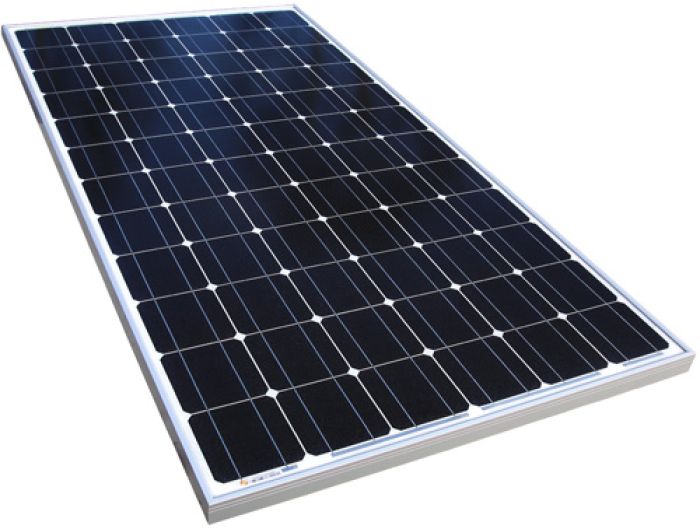

Stort solcellepanel for de som ønsker en ryddig hyttevegg uten flere små solcellepaneler. Større panel gir også en gunstigere pris per watt.
Høy spenning - krever MPPT laderegulator i 12Volt anlegg
Solcellepanelet opererer med en ladespenning ideelt rundt 32Volt. En vanlig laderegulator kan derfor ikke brukes, da spenningen er for høy. En MPPT laderegulator vil nedtransformere ladespenningen fra solcellepanelet til en passende ladespenning for batteriene. Laderegulatoren må takle en spenning på inntil 50Volt. MPPT laderegulatorer som ikke tåler høy innspenning, kan derfor ikke benyttes (gjelder f.eks. HB30 og mpp pcm 3012).
Ideell i 24Volt anlegg
Passer meget godt direkte i 24Volt anlegg med "vanlig" laderegulator.
230Volt anlegg
Passer også fint inn i store 230V anlegg. Man velger antall panel til man får en passelig spenning og effekt i forhold til ønsket størrelse på anlegget og plass til installasjonen.
Høy spenning - lavere krav til kabeldimensjon
Siden solcellepanelet opererer på en høyere spenning inn til laderegulator, vil strømmengden i ampere være lavere enn for tilsvarende 12Volt modul. Man trenger dermed ikke like tykk/dyr kabel som man ellers måtte benytte.
Tilkopling
Solcellepanelet leveres med solarkabel og MC4 plugger. Pluggene kan kuttes av og koples via koplingsboks eller man kan bruke kabel med MC4 plugger.
OBS! Dersom man ikke vil bruke ekstra koplingsboks, må man huske å kjøpe ekstra MC4 plugger eller kabel med dette.
Det følger ikke med festemateriell, dette kan kjøpes separat.
Solpanel 220W, detaljer
- Nominell effekt: 220 Watt
- Effekttoleranse: 0/+5Watt
- Maks ladestrøm: ca 6 A (ca 18,3A ladestrøm til batteri med MPPT regulator ved 12Volt)
- Kortslutningsstrøm: ca 6,5 A
- Spenning ved åpen krets: ca 43,25 Volt**
- Spenning ved maks effekt: ca 36,3 Volt**
- Lengde: ca 158 cm
- Bredde: ca 81 cm
- Tykkelse: 3,5 cm
- Antall celler: 72 stk
- Vekt: ca 15,5 kg
** Ved lavere temperaturer enn 25°C øker spenningen. Det må legges inn en sikkerhetsmargin på MINST 15% ved kalkulering av spenning og valg av laderegulator.
*** Ladestrøm er angitt med forenklinger, slik at reel ladestrøm kan avvike. Når ladespenning er høyere går ladestrøm i ampere ned, lading i watt er den samme. Tap i MPPT-regulator, solforhold, temperatur og lademottakelighet er ikke tatt med.
Det kan være naturlige fargevariasjoner mellom cellene i et solcellepanel, og variasjone mellom paneler.
Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
