Sikring, 10A, MC4 inline

195,00 kr
10+ på vårt lager
Sikring ferdig kapslet med MC4 plugger. Brukes til sikring mellom solcellepanel og regulator.
Normalt sendt etter: 48 timer
Sendes fra Norge
Sikker betaling
14 dagers angrerett

MC4 Inline Sikring 15A 1000V DC – Ferdigkapslet Strengsikring for Solcellepanel

Sikker, pålitelig og forskriftsmessig beskyttelse av solcellepaneler krever overstrømsvern som er konstruert spesifikt for de høye spenningene og særegne strømmønstrene som oppstår i fotovoltaiske anlegg. Denne ferdigkapslede inline-sikringen på 15 ampere er utstyrt med integrerte MC4-endeplugger, og er utviklet for direkte innkobling i serie på solcellekablene mellom panelene og laderegulatoren. Sikringen gir en vanntett, værbestandig og verktøyfri sikringsløsning som beskytter solcellepanelene mot skadelige feilstrømmer og tilbakeslag. Enten du har et parallellkoblet solcelleanlegg på hytta, flere paneler på taket av en bobil, eller et marint solcellesystem i en båt, leverer denne 15A MC4-sikringen en kompakt og profesjonell overstrømsbeskyttelse.

Beskytter solceller mot farlig tilbakeslagsstrøm ved parallellkobling

I enkle anlegg med kun ett enkelt solcellepanel er faren for overstrøm begrenset, da et panel ikke kan produsere mer strøm enn sin egen kortslutningsstrøm (Isc). Situasjonen endrer seg imidlertid dramatisk så snart to eller flere paneler eller panelstrenger kobles i parallell for å øke ladestrømmen.

Dersom det oppstår en intern kortslutning, en defekt diode eller en alvorlig skyggefeil i ett av panelene, vil de øvrige parallelle panelene begynne å mate strømmen sin bakover og inn i det defekte panelet. Dette fenomenet kalles tilbakeslagsstrøm (reverse current). Nesten alle solcellepaneler har en spesifisert maksimalgrense for seriekoblet sikring på databladet (Maximum Series Fuse Rating), som svært ofte er oppgitt til nøyaktig 15 ampere. Dersom tilbakeslagsstrømmen overstiger denne verdien, vil panelets interne ledere og koblingsboks raskt overopphetes, noe som kan forårsake glassprekk, smelting av bakfolien og i verste fall full antennelse. Denne 15A inline-sikringen kutter kretsen momentant dersom en slik feilstrøm oppstår, og eliminerer dermed brannfaren.

Ferdigkapslet plug-and-play design med MC4-koblinger

Å etablere tradisjonell sikringsbeskyttelse på en solcellestreng krever ofte at man monterer en separat utvendig koblingsboks med DIN-skinne og modulære sikringsholdere. Dette krever ekstra veggplass, kabling og kabelnipler.

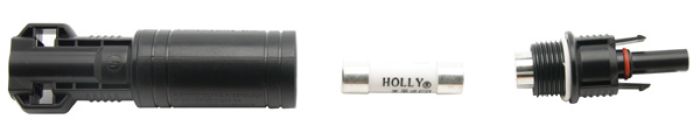

Denne inline-sikringen tilbyr en fullverdig plug-and-play-opplevelse. Sikringen leveres ferdig montert inni et robust, kapslet hus med en MC4-hannplugg i den ene enden og en MC4-hunnplugg i den andre. Du trenger bare å klikke sikringshylsen direkte inn i serie på kabelstrekket fra solcellepanelet, helt uten behov for avisolering, skrutrekkere eller spesialverktøy. Løsningen tar minimalt med plass, henger diskret under panelets aluminiumsramme, og gjør montasjearbeidet usedvanlig raskt og oversiktlig.

Vanntett og UV-bestandig kapsling for nordisk uteklima

Komponenter som monteres på tak og vegger utsettes for tøffe ytre påkjenninger gjennom alle fire årstider, inkludert piskende regn, fuktig sjøluft, snølast og intens solstråling.

Sikringshuset er produsert i en slagfast og flammehemmende teknisk termoplast (PPO) beriket med kraftige UV-stabilisatorer. Materialet blir ikke sprøtt, krakelerer ikke og bevarer sin mekaniske styrke over tiår med direkte soleksponering. Innvendig sørger fleksible silikonpakninger for at koblingshuset forsegles helt mot fuktinntrengning i henhold til høye IP-krav for utendørs bruk. Dette forhindrer effektivt at regnvann, kondens eller veistøv trenger inn til det innvendige smelteelementet, noe som sikrer korrosjonsfri drift og lang levetid.

Høy spenningstoleranse opp til 1000V DC

I motsetning til vanlige bilsikringer, som kun tåler 32V, er denne inline-sikringen konstruert for høyspente solcellesystemer med en spenningstoleranse på opptil 1000V DC.

Likestrøm under høy spenning genererer kraftige og vedvarende elektriske lysbuer i det øyeblikket en krets brytes under belastning. Det innvendige smelteelementet i denne sikringen er en spesialisert 10x38 mm fotovoltaisk smeltesikring (gPV) fylt med kvartssand. Kvartssanden kveler lysbuen umiddelbart og absorberer energien ved et brudd, slik at sikringen løser ut sikkert uten fare for at plasthuset eksploderer eller at strømmen brenner videre over kontaktgapet.

Betydningen av kontaktkompatibilitet og brannsikkerhet

For å oppnå en fullverdig, trygg og brannsikker installasjon er det helt avgjørende at MC4-pluggene som kobles sammen er fullt kompatible.

I henhold til internasjonale standarder for solcelleinstallasjoner skal man kun koble sammen plugger av samme type og fortrinnsvis fra samme anerkjente produsent. Selv om kontakter fra ulike fabrikanter tilsynelatende ser like ut på utsiden, kan små toleranseforskjeller i kontaktpinnenes dimensjoner, metallurgi eller plastlås føre til utilstrekkelig kontakttrykk. I et solcelleanlegg med høye likestrømmer kan en slik ubalanse skape overgangsmotstand, lokal oppvarming og i verste fall lysbuedannelse. Kontroller alltid at kontaktene smekker sammen med et tydelig mekanisk klikk, og koble aldri fra MC4-kontakter mens panelene er under aktiv belastning.

Allsidige bruksområder fra hytteanlegg til bobil og båt

Den kompakte og vanntette utformingen gjør denne 15A inline-sikringen velegnet i en lang rekke solcelleinstallasjoner:

  • Hytter med solcelleanlegg: Strengbeskyttelse for parallellkoblede solcellepaneler montert på tak eller hyttevegg, koblet opp mot en felles MPPT-laderegulator.
  • Bobil, vanlife og campingvogn: Sikker og plassbesparende kursbeskyttelse under panelene på biltaket før kablene føres gjennom takgjennomføringen.
  • Fritidsbåter og seilbåter: Fuktbestandig sikring for paneler montert på dekk, over kalesje eller på hekkstativ der saltvann og sjøsprøyt stiller høye tetthetskrav.
  • Bakkemonterte paneler: Enkel individuell sikring av frittstående paneler plassert i terrenget for optimal solvinkel.

Råd for installasjon og vedlikehold

Sikringen monteres som regel i serie på den positive lederen (plusskabelen) fra solcellepanelet, plassert så nær panelgruppen som praktisk mulig.

Dersom sikringen skulle løse ut som følge av en feil, kan hylsen skrus opp for inspeksjon og bytte av den innvendige 10x38 mm 15A gPV-sikringen. Før du åpner sikringshuset eller kobler fra MC4-pluggene, må solcellepanelene alltid tildekkes eller regulatoren kobles fra, slik at kretsen er helt strømløs. Sørg for at kablene klamres godt fast til underlaget eller panelrammen med UV-bestandige strips, slik at sikringshylsen ikke blir hengende fritt og slå mot taket under sterk vind.

Tekniske spesifikasjoner

  • Produkttype: Ferdigkapslet inline sikring for solcellepaneler
  • Format: Sylindrisk vanntett kapsling med integrerte MC4-endeplugger
  • Merkestrøm: 15 ampere kontinuerlig
  • Maksimal driftsspenning: 1000V DC
  • Sikringstype innvendig: Standard 10x38 mm gPV fotovoltaisk smeltesikring
  • Tilkoblingstype: 1 stk MC4 hannplugg og 1 stk MC4 hunnplugg med låsehaker
  • Kapslingsmateriale: Slagfast, flammehemmende og UV-stabilisert termoplast (PPO)
  • Tetthetsgrad: Høy utendørs kapslingsgrad med integrerte silikonpakninger
  • Funksjon: Strengsikring mot overstrøm og reversert tilbakeslagsstrøm
  • Bruksområde: Solcelleanlegg på hytte, bobil, caravan, båt og frittstående DC-systemer
