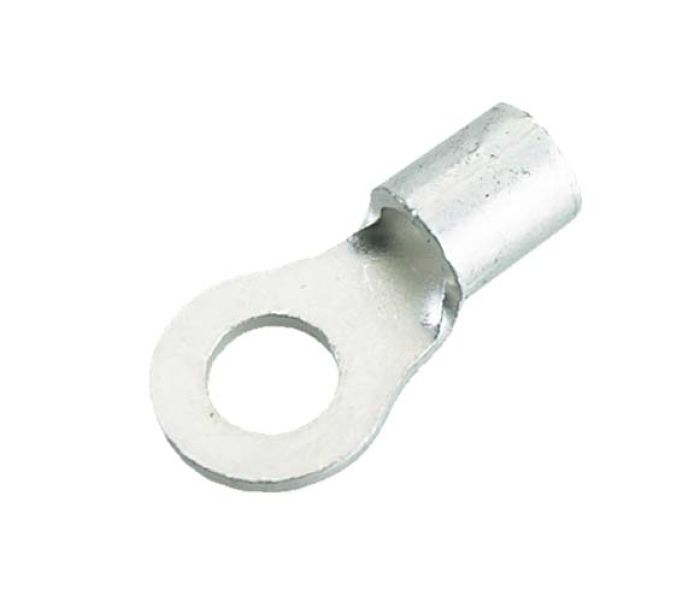

Ringkabelsko for 50 mm² Kabel M8 – Kraftig Fortinnet Rørkabelsko for Høystrøms DC-Anlegg

I kraftige elektriske anlegg med høye kontinuerlige strømmer er det mekaniske og elektriske kontaktpunktet mellom kabel og apparat helt avgjørende for anleggets sikkerhet og virkningsgrad. Denne robuste ringkabelskoen for 50 mm² kabel med M8 bolthull er en profesjonell rørkabelsko konstruert for krevende 12V, 24V og 48V likestrømsinstallasjoner (DC). Kabelskoen er fremstilt i massivt elektrolytisk kobber med et korrosjonsbeskyttende fortinnet belegg, og gir en perfekt overgang mellom grove 50 mm² strømkabler og tilkoblingspunkter med M8-bolter. Enten du skal koble opp en stor vekselretter i et solcelleanlegg på hytta, fornye hovedstrømskablene til en baugpropell eller ankervinsj i en fritidsbåt, eller bygge ut en kraftig litiumbatteribank i en bobil, sikrer denne kabelskoen en urokkelig, lavresistent og brannsikker forbindelse.

Massivt 50 mm² tverrsnitt for krevende strømoverføring

I lavvolts likestrømssystemer kan strømstyrken (ampere) nå voldsomme nivåer når store apparater er i drift. En vekselretter på mellom 2000 og 3000 watt vil under maksimal belastning kunne trekke mellom to hundre og tre hundre ampere fra en 12V batteribank. Ved slike strømnivåer er 50 mm² mangetrådet kobberkabel en etablert standard for å holde det elektriske spenningsfallet nede og unngå overoppheting av lederne.

Denne kabelskoen er nøyaktig dimensjonert for et 50 mm² ledertverrsnitt. Den innvendige rørhylsen har en konisk utvidet innføringskrage som gjør det enkelt å føre samtlige tynne kobberkordeler inn i hylsen uten at tråder bøyes bakover eller stritter på utsiden. Dette sikrer at samtlige kordeler i kabelen presses fast og deltar aktivt i strømoverføringen, noe som eliminerer farlige flaskehalser som ellers kan forårsake lokal varmgang og spenningsfall under tung last.

Presis M8 hullåpning for moderne batterier og kraftelektronikk

Festeøyet har et presisjonsstanset hull på cirka 8,5 millimeter, optimalt tilpasset standard M8 monteringsskruer og gjengebolter.

Dimensjonen M8 er den ubestridte standarden på moderne energilagringssystemer og likestrømselektronikk. Kabelskoen passer direkte inn på terminalene til moderne litiumbatterier (LiFePO4), AGM-batterier og Gel-batterier, samt på gjengeboltene til Mega- og MIDI-sikringsholdere, samleskinner (busbars), batterivelgere og kraftige DC-fordelingsblokker. Den brede og flate anleggsflaten sikrer maksimal metallisk kontakt mot underlaget når mutteren eller bolten strammes til, og forhindrer at kabelskoen vrir seg eller deformeres under det nødvendige tiltrekkingsmomentet.

Elektrolytisk fortinnet kobber motvirker oksidasjon og korrosjon

I fuktige og krevende miljøer, som i batterikasser, maskinrom i båter, eller i uoppvarmede tekniske rom på hytter, vil ubehandlet kobber over tid oksidere og danne et isolerende lag av irr. Dette belegget øker den elektriske overgangsmotstanden, noe som ved høye strømmer skaper uønsket varmeutvikling, brente koblinger og feilaktige spenningsfall.

Denne ringkabelskoen er produsert i massivt elektrolytisk kobber med overlegen ledeevne, og er belagt med et elektrolytisk tinnsjikt. Fortinningen etablerer en effektiv barriere mot fuktighet, saltholdig sjøluft, syredamp og kjemikalier. Samtidig forhindrer belegget galvanisk korrosjon når kabelskoen monteres mot andre metaller som syrefaste stålbolter eller messingterminaler. Dette garanterer at koblingen bevarer sin fulle elektriske ledningsevne gjennom tiår med aktiv drift.

Gass-tett pressforbindelse med integrert inspeksjonshull

For å oppnå en fullverdig og forskriftsmessig forbindelse må kabelskoen presses fast til kabelen ved hjelp av en mekanisk sekskantpresstang eller en hydraulisk kabelskotang.

Under pressingen komprimeres den tykkveggede kobberhylsen og lederne med så høyt trykk at metallet flyter sammen til en tilnærmet homogen enhet. Dette skaper en permanent, gass-tett kaldsveis der oksygen og fuktighet ikke slipper inn mellom kordelene. Pressforbindelsen gir en enestående mekanisk strekkfasthet som tåler kraftige vibrasjoner i båter i grov sjø eller i kjøretøy på ujevne veier, uten at forbindelsen svekkes. I bakkant av hylsen sitter det et praktisk inspeksjonshull som lar montøren kontrollere visuelt at kabelen er ført helt inn til bunnstoppen før pressingen utføres.

Sikker drift i 12V, 24V og 48V likestrømsanlegg

Selv om komponenten ofte benyttes i 12V-installasjoner, er den like velegnet i 24V- og 48V-systemer.

I moderne solcelleinstallasjoner og kraftpakker benyttes ofte 24V eller 48V systemspenning for å redusere strømstyrken ved store batteribanker. Med sitt massive gods håndterer denne 50 mm² kabelskoen spenninger opp til 48V DC med enorm sikkerhetsmargin. Den solide termineringen sikrer at følsom kraftelektronikk, som store vekselrettere og MPPT-laderegulatorer, mottar nøyaktige spenningssignaler uten spenningsfall som kan utløse feilaktige alarmer eller uønskede driftsstopp.

Allsidige bruksområder fra hyttekraft til båt og bobil

Takket være sin robuste industrikvalitet dekker denne 50 mm² M8 kabelskoen et bredt spekter av kritiske oppgaver:

Solcelleanlegg på hytter: Hovedstrømskabling mellom 12V, 24V eller 48V batteribanker, hovedsikringsholdere, samleskinner og vekselrettere på tekniske montasjetavler.
Båt og marint miljø: Hovedstrømstilkobling til kraftige lensepumper, ankervinsjer, baugpropeller, startmotorer og forbruksbatterier i fuktige omgivelser under dekk.
Bobil og campervan: Sikker kabling for store litiumbatterisystemer, kraftige DC-DC-ladere og omformere montert under sittekasser eller i tekniske lasterom.
Nyttekjøretøy og anleggsmaskiner: Grove jordingsforbindelser, tilkobling av hydraulikkpumper, elektriske vinsjer og ekstra batteripakker.

Råd for montasje, krymping og forsegling

Avisoler kabelenden nøyaktig tilpasset dybden på kabelskoens hylse, slik at kobberet bunner i hylsen uten at uisolert kordel stikker frem på utsiden. Inspiser gjennom kontrollhullet at lederen er helt i bunn.

Plasser kabelskoen i riktig 50 mm² pressbakke på presstangen og utfør en fullstendig pressyklus. Etter pressing anbefales det å trekke en bit med krympestrømpe med innvendig smeltelim over overgangen mellom kabelkappen og kabelskoens hylse. Når krympestrømpen varmes opp, forsegler limet skjøten fullstendig mot luft og fuktighet.

Ved montering på terminal skal kabelskoen legges direkte mot den strømførende polflaten. Skiver og låsemuttere skal alltid plasseres på oversiden av kabelskoen under mutteren eller boltehodet, aldri mellom kontaktflatene. Trekk til bolten med korrekt moment for M8-fester for å sikre optimal kontaktflate og minimal overgangsmotstand.

Tekniske spesifikasjoner

Produkttype: Rørkabelsko / ringkabelsko for pressforbindelse
Beregnet kabeltverrsnitt: 50 mm² mangetrådet kobberkabel
Boltdiameter: M8 (hulldiameter cirka 8,5 mm)
Materiale: Massivt elektrolytisk kobber med høy ledeevne
Overflatebehandling: Elektrolytisk fortinnet for optimal korrosjonsbeskyttelse
Kabelinnføring: Konisk utformet krage for enkel innføring av mangetrådet leder
Inspeksjon: Integrert inspeksjonshull i hylsen for kontroll av innstikkdybde
Monteringsmetode: Pressing / krymping med mekanisk eller hydraulisk verktøy
Spenningsområde: Etablert for 12V, 24V og 48V DC lavspenningssystemer
Leveringsform: Selges per stykk (enkeltvis)
Bruksområde: Solcelleanlegg, båt, bobil, caravan, bil, batteribanker, vekselrettere og vinsjer
