Ringkabelsko M10 for 95mm² kabel, 1stk

48,00 kr
10+ på vårt lager
Kabelsko til tykk kabel.
Normalt sendt etter: 48 timer
Sendes fra Norge
Sikker betaling
14 dagers angrerett

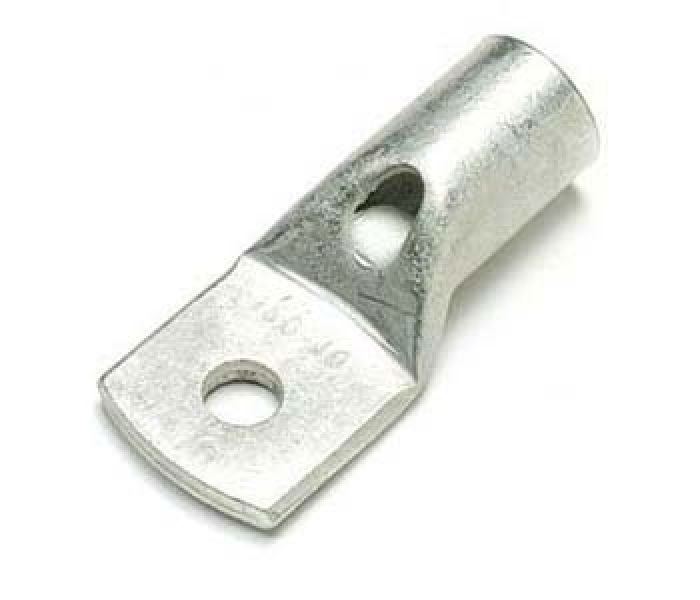

Ringkabelsko M10 for 95 mm² Kabel – Kraftig Fortinnet Rørkabelsko for Høystrømsanlegg

I krevende likestrømsanlegg med store batteribanker og kraftige omformere flyter det enorme strømmengder. Under slike driftsforhold representerer enhver svakhet i kablingen en alvorlig sikkerhetsrisiko og en kilde til store energitap. Denne solide ringkabelskoen for 95 mm² kabel med M10 bolthull er en profesjonell presskabelsko konstruert for tung kraftfordeling og krevende elektriske anlegg. Kabelskoen er fremstilt av sømløst, høyledende elektrolytisk kobberrør belagt med et beskyttende tinnsjikt. Med sitt integrerte inspeksjonshull, kraftige godstykkelse og presise M10-åpning gir denne rørkabelskoen en permanent, vibrasjonssikker og gass-tett terminering med lavest mulig overgangsmotstand. Enten du skal koble opp en 5000VA eller 10000VA vekselretter i et solcellesystem på hytta, forsyne en kraftig baugpropell i en båt, eller etablere hovedstrømslinjer i en bobil eller et industrielt nødstrømsanlegg, leverer denne 95 mm² kabelskoen maksimal pålitelighet.

Dimensjonert for massive strømmer i 95 mm² kabelstrekk

Et ledertverrsnitt på 95 mm² benyttes når strømstyrken i anlegget når ekstreme nivåer, ofte mellom to hundre og fire hundre ampere kontinuerlig, med kortvarige strømtopper som kan overstige tusen ampere. Typiske eksempler er store 12V- eller 24V-vekselrettere som driver induksjonstopper, varmtvannsberedere og elektroverktøy, eller kraftige elektriske motorer om bord i fartøy.

Denne kabelskoen er nøyaktig maskinert for å omslutte en 95 mm² mangetrådet kobberkabel. Den massive rørveggen gir tilstrekkelig metallisk tverrsnitt til å lede hele strømmengden uten å fungere som en elektrisk innsnevring. Dette forhindrer at koblingen utvikler farlig overskuddsvarme, og eliminerer spenningsfall som ellers kan føre til at kraftelektronikk kutter driften på grunn av kunstig lave spenningsmålinger ved tunge laststøt.

Presis M10 boltåpning for industristandard festepunkter

Monteringshullet i kabelskoens flate tunge måler cirka 10,5 millimeter, noe som gir en perfekt og slarkefri pasning for standardiserte M10 gjengebolter og maskinskruer.

Dimensjonen M10 er den etablerte industristandarden på komponenter beregnet for tunge strømlaster. Kabelskoen passer direkte inn på gjengeboltene i Victron Lynx Distributor, kraftige samleskinner (busbars), store ANL- og Mega-sikringsholdere, batterivelgere og kraftige hovedstrømbrytere. Den brede anleggsflaten sikrer maksimal kontakt mot underlaget når mutteren strammes til, og forhindrer at kabelskoen deformeres eller vris ut av posisjon under tiltrekking med høyt moment.

Elektrolytisk fortinnet kobber eliminerer korrosjon og varmegang

I fuktige maritime omgivelser, i uoppvarmede hytter eller i lukkede batterikasser vil bart kobber raskt begynne å oksidere. Oksidering danner et isolerende lag av irr som øker overgangsmotstanden betraktelig, noe som ved hundrevis av ampere raskt genererer lokal varmeutvikling, brente koblinger og spenningsfall.

Denne ringkabelskoen er produsert av massivt elektrolytisk kobber med renhet i toppklasse, og er overflatebehandlet med et jevnt, elektrolytisk tinnsjikt. Fortinningen etablerer en ugjennomtrengelig kjemisk barriere mot fuktighet, saltholdig sjøluft, syredamp og kjemikalier. Samtidig forhindrer belegget galvanisk tæring når kabelskoen monteres mot andre metaller, som forsinkede stålbolter eller messingterminaler. Dette sikrer at koblingen opprettholder full elektrisk ledningsevne gjennom flere tiår med kontinuerlig drift.

Inspeksjonshull og konisk krage sikrer feilfri pressing

For å garantere en trygg elektrisk forbindelse har kabelskoen to viktige konstruksjonsdetaljer som letter montasjearbeidet:

Hylsens inngang er utformet med en faset, konisk krage. Kragen fungerer som en trakt som styrer samtlige fine kobberkordeler i en 95 mm² kabel smidig inn i hylsen, uten at enkelttråder brettes bakover eller stritter på utsiden. Dette sikrer at hele kabelens nominelle tverrsnitt blir en aktiv del av forbindelsen.

I overgangen mellom hylsen og tungen finnes det et integrert inspeksjonshull. Dette siktehullet lar montøren kontrollere visuelt at kabelen er skjøvet helt inn til bunnstoppen før pressingen påbegynnes. Dette eliminerer risikoen for dårlig innstikkdybde, som ellers kan føre til at kabelen rykkes løs under mekanisk belastning.

Profesjonell hydraulisk krymping for en gass-tett forbindelse

En kabel på 95 mm² kan ikke presses forsvarlig med enkle håndtenger. For å oppnå en godkjent og varig forbindelse må kabelskoen presses med et egnet hydraulisk pressverktøy eller en kraftig mekanisk utvekslingstang med sekskantbakker tilpasset 95 mm².

Under pressingen komprimeres kobberrøret og kabelens tråder med flere tonns kraft, slik at metallet flyter sammen til en tilnærmet homogen enhet. Dette etablerer en permanent, gass-tett kaldsveis der luft og fuktighet ikke kan trenge inn mellom kordelene. Pressforbindelsen gir en enestående mekanisk strekkfasthet som tåler de voldsomme vibrasjonene som oppstår i båter i grov sjø, eller i store kjøretøy på ujevne anleggsveier, uten at kontakttrykket svekkes.

Sikker kraftoverføring i 12V, 24V og 48V anlegg

Selv om komponenten er svært utbredt i lavvoltsanlegg på 12V og 24V, er den like velegnet i høyeffektive 48V-systemer.

I moderne solcelle- og energilagringsinstallasjoner benyttes ofte 48V systemspenning for å drive store vekselrettere. Med sitt kraftige gods og høye isolasjonsavstander håndterer denne kabelskoen spenninger opp til angitte industrigrenser med enorm sikkerhetsmargin. Den solide termineringen sikrer at anleggets batteristyring og vekselrettere mottar stabile, uforstyrrede spenningssignaler uten spenningsdipp under tunge lastvekslinger.

Allsidige bruksområder for tung kraftelektronikk

Takket være sin robuste industristandard dekker denne 95 mm² M10 kabelskoen de tyngste oppgavene innen mobil og stasjonær elektro:

  • Solcelleanlegg og hyttekraft: Hovedkabling mellom store litiumbatteribanker, felles samleskinner og vekselrettere på 3000W til 8000W.
  • Båt og marint miljø: Hovedstrømtilførsel til kraftige hydraulikkpumper, elektriske baugpropeller, ankervinsjer og startmotorer for store dieselmotorer.
  • Bobil og ekspedisjonskjøretøy: Sikker forankring av grove tilførselskabler i tunge 12V- og 24V-bodelsinstallasjoner med høyt effektuttak.
  • Reservestrøm og industri: Pålitelige termineringer i stasjonære UPS-batterirack og industrielle likeretteranlegg for telekom og datasentre.

Råd for montasje, forsegling og tiltrekkingsmoment

Avisoler kabelenden nøyaktig tilpasset hylsens dybde, og kontroller via inspeksjonshullet at samtlige kordeler er ført helt inn.

Bruk en hydraulisk presstang med 95 mm² pressbakker og fullfør pressyklusen. Etter pressing anbefales det å trekke en kraftig krympestrømpe med innvendig smeltelim over overgangen mellom kabelkappen og hylsen. Limet forsegler skjøten fullstendig mot fuktighet og aggressive batterigasser.

Ved montering på terminal skal kabelskoen legges direkte mot den strømførende kontaktflaten. Skiver og sprengskiver skal alltid plasseres på oversiden av kabelskoen under mutteren, aldri mellom kontaktflatene. Trekk til M10-mutteren med et fast og kontrollert moment, normalt mellom 15 og 20 Nm avhengig av utstyrets spesifikasjoner, for å oppnå optimal kontaktflate.

Tekniske spesifikasjoner

  • Produkttype: Rørkabelsko / presskabelsko for høystrømskabel
  • Beregnet kabeltverrsnitt: 95 mm² mangetrådet kobberkabel
  • Boltdiameter: M10 (hulldiameter cirka 10,5 mm)
  • Materiale: Sømløst elektrolytisk kobberrør med høy ledeevne
  • Overflatebehandling: Elektrolytisk fortinnet for optimal korrosjonsbeskyttelse
  • Kabelinnføring: Konisk innføringskrage for enkel innføring av mangetrådet leder
  • Inspeksjon: Integrert inspeksjonshull i hylsen for kontroll av innstikkdybde
  • Monteringsmetode: Sekskantpressing med hydraulisk eller kraftig mekanisk presstang
  • Spenningsområde: 12V, 24V og 48V DC lavspennings- og kraftsystemer
  • Leveringsform: Selges per stykk (enkeltvis)
  • Bruksområde: Kraftige batteribanker, vekselrettere, samleskinner, baugpropeller, båt, bobil og solcelleanlegg
VarenummerSC95-10
FargeStål
Tverrsnitt (mm²)95
Tilgjengelighet48 timer
VarehusVårt lager
