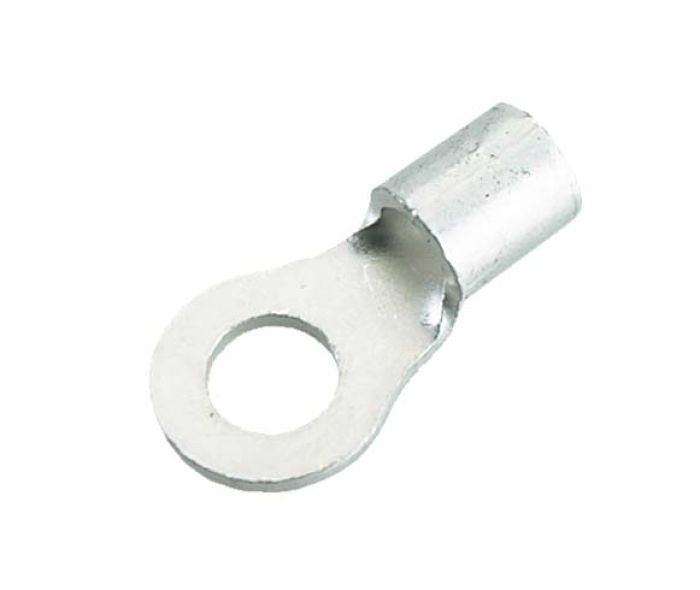

Ringkabelsko M10 for 50 mm² kabel er en kraftig rørkabelsko i elektrolyttisk kobber, utviklet for sikker, varig og tapssvak terminering av ekstra grove ledere i 12V-, 24V- og 48V-likestrømsanlegg (DC). Kabelskoen er utstyrt med en 10,5 mm ringåpning tilpasset M10-bolter, og gir en mekanisk urokkelig og elektrisk optimal overgang mellom en 50 mm² batteri- eller installasjonskabel og tilstøtende kraftelektronikk. Med sin massive godstykkelse og høye ledeevne er dette et opplagt valg ved kabling av store vekselrettere, batteribanker, samleskinner, shunter, baugpropeller og ankervinsjer i båt, bobil, hytte og profesjonelle solenergisystemer.
Optimal strømoverføring og lav overgangsmotstand
I lavspenningsanlegg med strømtrekk på flere hundre ampere er enhver form for kontaktmotstand en kilde til spenningsfall og kraftig varmeutvikling. En 50 mm² kabel benyttes typisk på hovedkurser der det flyter mellom 150 og 250 ampere kontinuerlig, for eksempel ved drift av en 2000W til 3000W vekselretter på 12V, eller opptil 6000W i et 24V-system. Denne ringkabelskoen er produsert i elektrolyttisk rent kobber med solid veggtykkelse. Rørhylsen omslutter de mange fintrådede kobberkordelene i kabelen, og den brede anleggsflaten rundt M10-øyet sikrer at strømmen overføres uhindret til kontaktflaten på batteriet eller samleskinnen. Dette eliminerer spenningstap og sikrer at tilkoblet utstyr mottar full systemspenning, selv under krevende oppstartsstrømmer.
Elektrolyttisk fortinnet for overlegen korrosjonsbeskyttelse
Kabelskoen er elektrolyttisk fortinnet, noe som gir en blank, slitesterk overflate med enestående motstandskraft mot korrosjon og oksidering. Ubehandlet kobber vil over tid danne et mørkt oksidsjikt når det utsettes for fuktighet, saltvannssprut eller syredamp fra batterier. Dette sjiktet fungerer som en elektrisk isolator som gradvis øker kontaktmotstanden og skaper farlig varmegang. Den galvaniske fortinningen beskytter metallet fullstendig og forhindrer galvanisk tæring, noe som er spesielt avgjørende i krevende maritime miljøer i fritidsbåt, i motorrom og i uoppvarmede batterikasser på hytta.
Skreddersydd for M10-bolter og kraftige terminaler
M10 er industristandarden for tilkoblingspunkter på kraftig kraftelektronikk. Grove samleskinner (busbars), industrielle batterimonitorshunter (som Victron SmartShunt 500A/1000A), kraftige hovedstrømbrytere og store vekselrettere er ofte utstyrt med M10-gjengebolter. Å forsøke å file eller bore opp en mindre M8-kabelsko svekker metallet og reduserer kontaktflaten dramatisk. Med denne fabrikkproduserte M10-kabelskoen oppnår du en perfekt, konsentrisk passform uten slark. Ringens brede flens sikrer fullt mekanisk kontakttrykk mot underlaget når mutteren tiltrekkes med korrekt moment.
Korrekt heksagonal pressing og fuktforsegling
For å oppnå en varig, gass- og oksidasjonstett forbindelse skal en 50 mm² kabelsko presses med et egnet mekanisk eller hydraulisk pressverktøy (kabelskotang med heksagonale pressbakker). Korrekt krymping deformerer rørhylsen og kobbertrådene til en homogen og kompakt metallmasse som motstår mekaniske rykk, strekk og motorvibrasjoner over tid. Etter pressingen anbefales det å etterisolere overgangen mellom kabelkappen og kabelskoens rørhals med en bit krympestrømpe med innvendig smeltelim. Limet smelter under oppvarming og forsegler kabelenden hermetisk mot fuktinntrenging langs kordelene, samtidig som det gir overlegen mekanisk strekkavlastning.
Allsidige bruksområder fra solceller til båt og kjøretøy
Kabelskoen selges enkeltvis, slik at du kan bestille nøyaktig det antallet du behøver til ditt prosjekt. Den er velegnet for alt fra sammenkobling av store litiumbatteribanker (LiFePO4) og AGM-batterier til opplegg av hovedkabler for baugpropeller, ankerspill, kraftige ladesystemer og DC-fordelinger i båter, bobiler og hytteanlegg.
Tekniske spesifikasjoner
- Produkttype: Rørkabelsko / ringkabelsko for pressing
- Kabeltverrsnitt: 50 mm²
- Boltdiameter: M10 (ringens indre diameter ca. 10,5 mm)
- Materiale: Elektrolyttisk kobber med høy renhet og ledeevne
- Overflatebehandling: Elektrolyttisk fortinnet for optimal korrosjonsbeskyttelse
- Tilkoblingstype: Klem- eller krympeforbindelse for pressverktøy
- Driftsspenning: Egnet for 12V, 24V, 48V DC samt lavspente AC-installasjoner
- Antall i pakken: 1 stk.
- Bruksområde: Hovedkabler, batteribanker, vekselrettere, shunter, samleskinner, båt, bobil og solcelleanlegg
