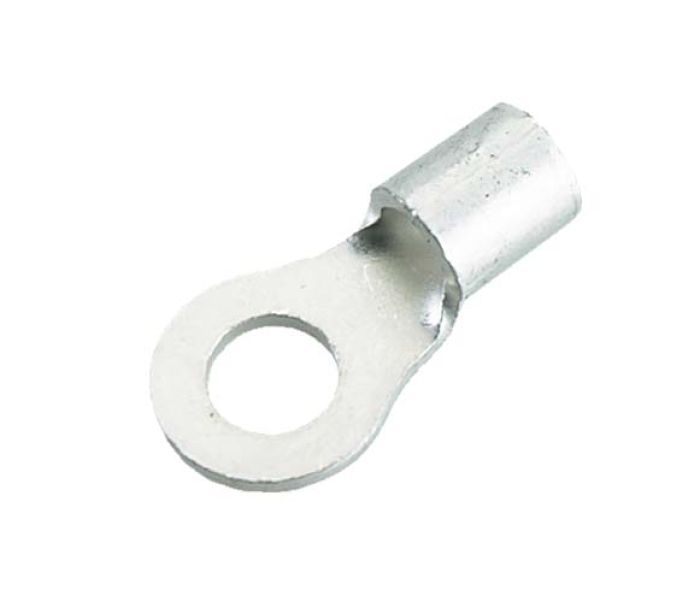

Ringkabelsko for 25 mm² Kabel M8 – Kraftig Fortinnet Rørkabelsko for Batteri og Solcelle

Sikker og pålitelig strømoverføring i kraftige likestrømsanlegg krever mekanisk urokkelige og elektrisk optimale termineringer. Denne solide ringkabelskoen for 25 mm² kabel med M8 bolthull er en profesjonell rørkabelsko utviklet for krevende 12V, 24V og 48V installasjoner. Kabelskoen er produsert i massivt elektrolytisk kobber med en beskyttende fortinnet overflate, og gir en perfekt overgang mellom kraftige strømledere og koplingspunkter med M8-bolter. Enten du skal bygge opp et solcelleanlegg på hytta, fornye kabelforbindelsene i en fritidsbåt, montere ekstra forbruksbatterier i en bobil, eller etablere trygge jordingsforbindelser i et kjøretøy, sikrer denne kabelskoen minimal overgangsmotstand og full beskyttelse mot spenningsfall og varmegang.

Optimal dimensjonering for 25 mm² strømkabler

I lavvolts likestrømsanlegg er spenningen lav og strømstyrken tilsvarende høy. Når store forbrukere som vekselrettere på 800W til 1500W, kraftige batteriladere, DC-DC-omformere eller trykkvannspumper er i drift, flyter det betydelige strømmer gjennom kretsen. For å unngå unødige effekttap benyttes ofte 25 mm² mangetrådet kobberkabel på disse strekkene.

Denne kabelskoen er nøyaktig tilpasset en 25 mm² leder. Den innvendige hylsen er utformet slik at den omslutter samtlige kobbertråder tett og jevnt. Hylsens inngang har en konisk utvidet krage som gjør innføringen av fintrådede kabler lekende lett, uten at enkeltkordeler brettes bakover eller stritter på utsiden. Dette garanterer at hele kabelens nominelle tverrsnitt bidrar aktivt i den elektriske overføringen, noe som gir maksimal strømføringsevne og eliminerer farlige flaskehalser i strømbanen.

Presis M8 boltåpning for universell kompatibilitet

Ringkabelskoens festeøye har en hulldiameter på cirka 8,5 millimeter, noe som gir en presis og sikker pasning for standardiserte M8 monteringsskruer, gjengebolter og klemmepunkter.

M8 er den ubestridte standarddimensjonen innen moderne energilagring og batterielektronikk. Kabelskoen passer direkte på innvendige M8 terminaler på moderne litiumbatterier (LiFePO4), AGM- og Gel-batterier, samt på gjengeboltene til Mega- og MIDI-sikringsholdere, samleskinner (busbars), batterivelgere og hovedstrømbrytere. Den flate, brede anleggsflaten gir maksimal metallisk kontaktflate mot underlaget når mutteren strammes til, noe som forhindrer at kabelskoen vrir seg eller deformeres under tiltrekking.

Elektrolytisk fortinnet kobber motvirker korrosjon og irr

I fuktige miljøer, som under dørken på en båt, i en uoppvarmet hyttebod eller i et batterirom i en bobil, vil bart kobber raskt begynne å oksidere. Oksidering danner et isolerende lag av irr som over tid øker overgangsmotstanden, noe som fører til uønsket varmeutvikling og feilaktige spenningsfall.

Denne ringkabelskoen er fremstilt av elektrolytisk kobber med maksimal renhetsgrad, og er overflatebehandlet med et jevnt lag av tinn. Fortinningen etablerer en ugjennomtrengelig kjemisk barriere mot fuktighet, saltholdig luft, syredamp og oljesøl. Belegget forhindrer samtidig galvanisk korrosjon når kobberet kommer i kontakt med andre metaller som rustfrie stålbolter eller forsinkede muttere. Dette garanterer at koblingen bevarer sin fulle elektriske ledningsevne gjennom hele anleggets levetid.

Konisk innføringskrage og profesjonell pressforbindelse

For å oppnå en fullverdig og forskriftsmessig forbindelse skal kabelskoen presses fast til lederen ved hjelp av et tilpasset mekanisk eller hydraulisk pressverktøy med sekskantbakker.

Under pressingen komprimeres hylsen og de innvendige kobbertrådene med så høyt mekanisk trykk at metallet flyter sammen til en tilnærmet homogen enhet. Dette skaper en permanent, gasstett forbindelse der oksygen og fuktighet ikke kan trenge inn mellom trådene. Pressforbindelsen gir en enestående mekanisk strekkfasthet som motstår kraftige rystelser og vibrasjoner under kjøring på ujevne grusveier eller ved gange i urolig sjø, uten at lederen løsner eller mister kontakttrykket. I bakkant av hylsen finnes det et praktisk inspeksjonshull som lar deg kontrollere visuelt at kabelen er ført helt inn til bunnstoppen før pressingen utføres.

Sikker drift i 12V, 24V og 48V likestrømsanlegg

Selv om komponenten primært benyttes i 12-volts anlegg i kjøretøy og båt, er den like velegnet i 24V- og 48V-systemer.

I moderne solcelleinstallasjoner benyttes ofte høyere systemspenning for å holde strømstyrken nede. Med sitt kraftige gods og høye isolasjonsavstander håndterer denne kabelskoen spenninger opp til 48V DC med enorm sikkerhetsmargin. Den solide termineringen sikrer at tilkoblet elektronikk, som MPPT-laderegulatorer og omformere, mottar stabile spenningssignaler uten spenningsfall som kan utløse feilmeldinger eller driftsavbrudd.

Allsidige bruksområder fra hyttekraft til båt og bobil

Takket være sin robuste industrikvalitet dekker denne 25 mm² M8 kabelskoen et bredt spekter av kritiske oppgaver:

Solcelleanlegg på hytter: Kabling mellom batteribank, hovedsikring, hovedstrømbryter og vekselretter på tekniske montasjetavler.
Båt og marint miljø: Hovedstrømstilkobling til lensepumper, ankervinsjer, baugpropellreléer og batterivelgere under dekk.
Bobil, vanlife og caravan: Sikker forankring av kabler fra 30A og 50A DC-DC-ladere og litiumbatterier i trange batterirom.
Bil og tilhenger: Solide jordingskabler til motorblokk og chassis samt tilkobling av kraftige ekstralysreléer og arbeidslys.

Råd for montasje, krymping og forsegling

Avisoler kabelenden med nøyaktig lengde tilpasset hylsen, slik at kobberet bunner i kabelskoen uten at uisolert kordel stikker frem på utsiden.

Plasser kabelskoen i riktig pressbakke på presstangen og utfør en fullstendig pressyklus. Etter pressing anbefales det å trekke en bit med krympestrømpe med innvendig smeltelim over overgangen mellom kabelens ytterkappe og kabelskoens hylse. Når krympestrømpen varmes opp, forsegler limet skjøten fullstendig mot luft og fuktighet.

Ved montering på terminal skal kabelskoen legges direkte mot den strømførende polflaten. Skiver og låsemuttere skal alltid plasseres på oversiden av kabelskoen, aldri mellom kontaktflatene. Trekk til bolten med korrekt moment for M8-fester for å oppnå optimal kontaktflate.

Tekniske spesifikasjoner

Produkttype: Rørkabelsko / ringkabelsko for pressforbindelse
Beregnet kabeltverrsnitt: 25 mm² mangetrådet kobberkabel
Boltdiameter: M8 (hulldiameter cirka 8,5 mm)
Materiale: Massivt elektrolytisk kobber med høy ledeevne
Overflatebehandling: Elektrolytisk fortinnet for optimal korrosjonsbeskyttelse
Kabelinnføring: Konisk utformet krage for enkel innføring av mangetrådet leder
Inspeksjon: Integrert inspeksjonshull i hylsen for kontroll av innstikkdybde
Monteringsmetode: Pressing / krymping med mekanisk eller hydraulisk verktøy
Spenningsområde: 12V, 24V og 48V DC lavspenningssystemer
Leveringsform: Selges per stykk (enkeltvis)
Bruksområde: Solcelleanlegg, båt, bobil, caravan, bil, batteribanker og tekniske fordelingskretser
