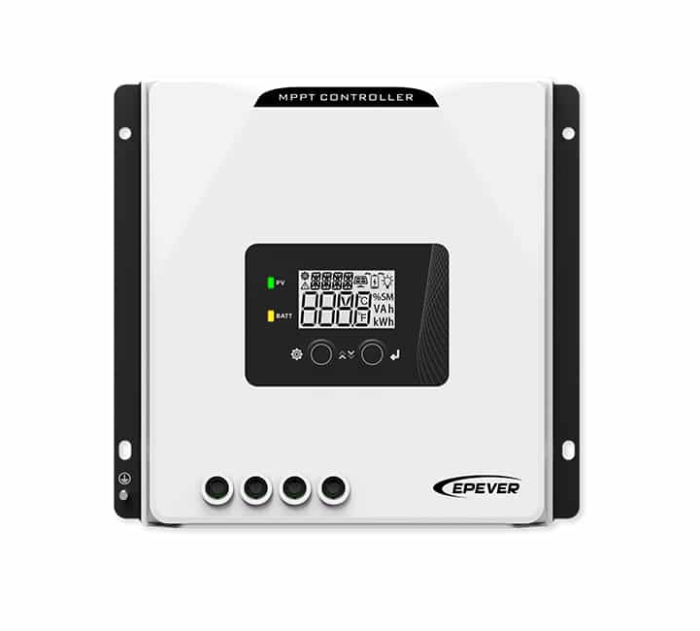

EPEVER TRC2206 er en moderne og effektiv 20 A MPPT solcelleregulator for 12 og 24 V batterisystemer. Regulatoren kombinerer avansert MPPT-teknologi med LCD-display, støtte for flere batterityper og mulighet for Bluetooth-overvåking. Med opptil 60 V tillatt PV tomgangsspenning gir den også god fleksibilitet ved oppbygging av mindre og mellomstore solcelleanlegg.
20 A MPPT-regulator for 12 og 24 V
TRC2206 registrerer automatisk om den er koblet til et 12 eller 24 V batterisystem. Maksimal ladestrøm er 20 A, og regulatoren støtter en maksimal ladeeffekt på 260 W ved 12 V og 520 W ved 24 V.
Dette gjør TRC2206 godt egnet til blant annet mindre solcelleanlegg på hytte, bobil, campingvogn og båt.
Effektiv MPPT-teknologi
MPPT-teknologien sørger for at regulatoren kontinuerlig søker etter solcellepanelenes optimale arbeidspunkt. TRC-serien har en maksimal MPPT-sporingseffektivitet på minst 99,5 %, mens maksimal konverteringseffektivitet for TRC2206 er oppgitt til hele 98,6 %.
Dette bidrar til å utnytte tilgjengelig solenergi effektivt, også når solforhold, temperatur og belastning varierer gjennom dagen.
Opptil 60 V solcellespenning
TRC2206 tillater en maksimal PV tomgangsspenning på 60 V ved laveste driftstemperatur. Ved 25 °C skal panelenes samlede tomgangsspenning ikke overstige 46 V.
MPPT-arbeidsområdet går fra batterispenningen + 2 V og opp til 36 V. Den relativt høye tillatte PV-spenningen gjør det mulig å seriekoble egnede solcellepaneler, noe som kan redusere strøm og spenningsfall i kabelen mellom panelene og regulatoren.
For AGM, GEL, bly/syre og litiumbatterier
TRC2206 kan brukes med flere forskjellige batterityper, inkludert AGM, GEL, åpne bly/syre-batterier og litiumbatterier. Det finnes også brukerdefinerte innstillinger der ladeparametrene kan tilpasses batteriet.
Regulatoren har en egen funksjon for aktivering av litiumbatterier. Dette kan være nyttig dersom et litiumbatteri har koblet ut på grunn av lav batterispenning og må aktiveres før normal lading kan starte.
LCD-display med lokal betjening
TRC2206 har innebygd LCD-display og betjeningsknapper. Her kan du følge med på solcelleanlegget og gjøre en rekke innstillinger direkte på regulatoren.
Displayet kan blant annet vise solcellespenning, solcellestrøm, aktuell solcelleeffekt, produsert energi, batterispenning, ladestrøm, batteritype, batteriets ladestatus og temperatur.
Bluetooth-overvåking

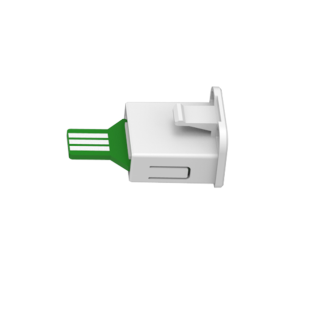

TRC2206 kan overvåkes og konfigureres trådløst via Bluetooth ved bruk av kompatibelt EPEVER Bluetooth-tilbehør. Dette gir enkel tilgang til aktuelle driftsdata og innstillinger fra mobiltelefon.
Bluetooth-tilbehør er ekstrautstyr dersom det ikke uttrykkelig er oppgitt at dette følger med regulatoren.
Kan brukes uten batteri
TRC-serien støtter også drift uten tilkoblet batteri. Når solcelleproduksjonen er tilstrekkelig, kan regulatorens batteriterminal forsyne en kompatibel DC/AC-inverter eller annen egnet belastning direkte fra solcellepanelene.
Ved denne typen installasjon må anlegget dimensjoneres spesielt for batteriløs drift, og tilgjengelig effekt vil til enhver tid være avhengig av solcelleproduksjonen.
Lavt egetforbruk
TRC-serien er utviklet med lavt egetforbruk, noe som er spesielt fordelaktig i mindre batteribaserte solcelleanlegg. For TRC2206 oppgir produsenten et egetforbruk på 8 mA ved 12 V og 5 mA ved 24 V når kommunikasjonen er deaktivert.
Effektiv kjøling og omfattende beskyttelse
TRC2206 benytter passiv kjøling og har en stor kjøleprofil på baksiden. Regulatoren er beregnet for drift fra -30 til +60 °C. Ved høy intern temperatur reduseres ladeeffekten automatisk for å beskytte elektronikken.
TRC-serien har omfattende elektroniske beskyttelsesfunksjoner, blant annet strømbegrensning på PV-inngangen, beskyttelse mot kortslutning og feil polaritet fra solcellepanelene, batterioverspenning og overtemperatur.
Kompakt utførelse
Med mål på bare 144 x 115,8 x 64,2 mm og en vekt på ca. 0,59 kg er TRC2206 en forholdsvis kompakt 20 A MPPT-regulator. Det gjør den godt egnet i installasjoner hvor tilgjengelig monteringsplass er begrenset.
Tekniske data
- Modell: EPEVER TRC2206
- Type: MPPT solcelleregulator
- Nominell batterispenning: 12/24 V DC, automatisk registrering
- Maksimal ladestrøm: 20 A
- Maksimal ladeeffekt ved 12 V: 260 W
- Maksimal ladeeffekt ved 24 V: 520 W
- Maksimal PV tomgangsspenning: 60 V ved laveste driftstemperatur
- Maksimal PV tomgangsspenning ved 25 °C: 46 V
- MPPT-spenningsområde: Batterispenning + 2 V til 36 V
- Maksimal PV inngangsstrøm: 20 A
- Maksimal MPPT-sporingseffektivitet: ≥99,5 %
- Maksimal konverteringseffektivitet: 98,6 %
- Utgangsspenningsområde: 8–31 V
- Batterityper: AGM, GEL, åpne bly/syre-batterier, litium og brukerdefinert
- Aktivering av litiumbatteri: Ja
- Drift uten batteri: Ja
- Display: LCD
- Bluetooth: Ja, med kompatibelt Bluetooth-tilbehør
- Egetforbruk ved deaktivert kommunikasjon: 8 mA ved 12 V / 5 mA ved 24 V
- Anbefalt maksimal kabelstørrelse PV: 6 mm² / 10 AWG
- Anbefalt maksimal kabelstørrelse batteri: 6 mm² / 10 AWG
- Driftstemperatur: -30 til +60 °C
- Lagringstemperatur: -40 til +70 °C
- Relativ luftfuktighet: ≤95 %, ikke-kondenserende
- Maksimal høyde over havet: <5000 m, effektreduksjon over 2000 m
- Kapslingsgrad: IP20
- Mål (L x B x H): 144 x 115,8 x 64,2 mm
- Vekt: 0,59 kg
