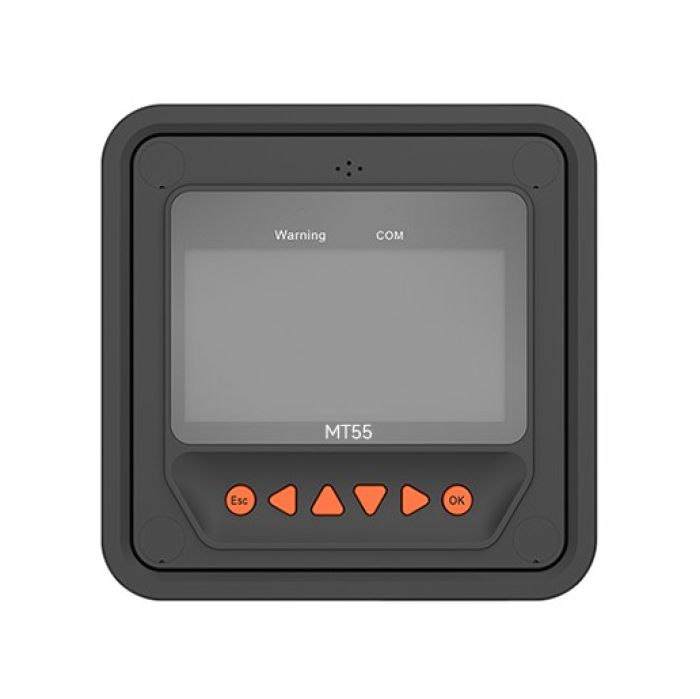

EPEVER MT55 er et eksternt LCD-display og betjeningspanel for kompatible EPEVER/EP Solar solcelleregulatorer og invertere med RS485-kommunikasjon. Displayet gir enkel tilgang til sanntidsdata, driftsstatus, feilmeldinger og innstillinger, og er spesielt praktisk når regulatoren eller inverteren er montert på et sted som er vanskelig tilgjengelig. MT55 kobles til med RJ45-kabel og får strøm direkte fra den tilkoblede enheten.
MT-55 er en oppgradert versjon av MT-50 og MT-52 som også er tilpasset de nye IT serien av laderegulatorene.
Følg anlegget fra et lett tilgjengelig sted
Med MT55 kan du plassere display og betjening på et mer praktisk sted enn selve solcelleregulatoren eller inverteren. Dette passer godt i blant annet hytter, bobiler, båter og tekniske installasjoner der hovedenheten gjerne er montert i et skap eller teknisk rom.
LCD-displayet gir oversikt over tilgjengelige sanntidsdata fra den tilkoblede enheten. Hvilke verdier som kan vises avhenger av produktet MT55 er koblet til, men kan blant annet omfatte spenning og strøm fra solcellepanel, batteri og last, samt informasjon om batteri- og driftsstatus.
Mer enn bare et eksternt display
MT55 kan også brukes til å konfigurere kompatible EPEVER-produkter. Ved hjelp av de seks knappene på fronten kan du navigere mellom menyer, kontrollere driftsdata og endre tilgjengelige parametere direkte fra displayet.
Avhengig av hvilken regulator eller inverter som er tilkoblet, kan tilgjengelige innstillinger blant annet omfatte batteritype, batterikapasitet, systemspenning, ladespenninger og andre kontrollparametere.
Støtte for bly- og litiumbatterier
Når MT55 brukes sammen med kompatibelt EPEVER-utstyr, kan displayet benyttes til å velge og konfigurere støttede batterityper. Dette inkluderer blant annet AGM, GEL, åpne bly/syre-batterier, LiFePO4 (LFP), NCM-litiumbatterier og brukerdefinerte batteriinnstillinger.
Hvilke batterityper og innstillingsmuligheter som faktisk er tilgjengelige bestemmes av regulatoren eller inverteren som MT55 er koblet til.
Visning av feil og alarmer
MT55 har egen feilindikator og kan vise feilmeldinger fra den tilkoblede enheten. Ved en feil blinker varsellampen, samtidig som aktuell feilinformasjon kan åpnes i displayet.
Displayet kan vise opptil 15 aktive feilmeldinger. Dette gjør feilsøking enklere, siden du kan lese av feilinformasjon uten å måtte koble til PC, app eller annet diagnoseutstyr.
RS485 med RJ45-tilkobling
Kommunikasjonen mellom MT55 og kompatibelt EPEVER-utstyr skjer via RS485. Displayet har RJ45-kontakt som brukes både til kommunikasjon og strømforsyning, slik at det normalt ikke er behov for separat strømtilkobling.
En 2 meter RS485 kommunikasjonskabel følger med som standard. Maksimal støttet kabellengde er 50 meter. Dersom produktet som skal kobles til ikke har standard RJ45-tilkobling, kan det være nødvendig med en annen kommunikasjonskabel.
Kompatibel med flere EPEVER-serier
MT55 er utviklet for en rekke nyere EPEVER solcelleregulatorer, invertere og inverter/ladere med kompatibel RS485-kommunikasjon. Blant de oppgitte produktseriene finner vi Tracer-AN G3, XTRA-N G3, IT-NC G3, TIS, ET-NC G3, TEP, TES, TRC, IPR, IPS, IPT, IP-PLUS, ICR og DUB.
MT55 støtter også enkelte andre EPEVER-serier med RS485, men kontakttype og nødvendig kommunikasjonskabel kan variere. Kontroller derfor kompatibiliteten mot den aktuelle regulatoren eller inverteren før bestilling.
Veggmontering eller innfelling
MT55 kan monteres på vegg ved hjelp av den medfølgende monteringsrammen, eller monteres direkte i et panel. Dette gjør displayet velegnet til fast montering i for eksempel bobil, båt, hytte eller kontrollpanel.
Frontpanelet måler 98 x 98 mm uten monteringsramme. Med monteringsrammen er de ytre målene 114 x 114 mm og total dybde 48,2 mm.
Tekniske data
- Modell: EPEVER MT55
- Produkttype: Eksternt display / lokal overvåkings- og betjeningsenhet
- Display: LCD med bakgrunnsbelysning
- Betjening: 6 knapper
- Kommunikasjon: RS485
- Tilkobling: RJ45
- Strømforsyning: Fra tilkoblet regulator eller inverter via RJ45
- Standard kommunikasjonskabel: 2 meter
- Maksimal kabellengde: 50 meter
- Egetforbruk med bakgrunnsbelysning: <23 mA
- Egetforbruk uten bakgrunnsbelysning: <15 mA
- Feilindikator: Ja
- Kommunikasjonsindikator: Ja
- Visning av sanntidsdata: Ja
- Visning av feilmeldinger: Ja
- Parameterinnstillinger: Ja, avhengig av tilkoblet enhet
- Tilbakestilling til fabrikkinnstillinger: Ja, for støttede tilkoblede enheter
- Språk i display: Engelsk / kinesisk
- Temperaturvisning: °C / °F
- Montering: Veggmontering eller panelmontering
- Panelmål uten ramme: 98 x 98 mm
- Ytre mål med monteringsramme: 114 x 114 x 48,2 mm
- Monteringsmål: 84 x 84 mm
- Monteringshull: Ø5 mm
- Driftstemperatur: -20 til +70 °C
- Vekt: 0,32 kg
