Kabel som brukes til EP Solar DuoRacer laderegulator for å koble opp til EP Solar Wifi- eller Bluetooth minidongle.
EP Solar DuoRacer Mini Dongle Adapter CC-4P-3.81-RJ45-J-150 – Kommunikasjonsadapter for Trådløs Overvåking
Moderne solcelleanlegg i kjøretøy og båter krever oversiktlig og enkel overvåking for at du til enhver tid skal ha kontroll på lading og batterikapasitet. Denne originale adapterkabelen fra EP Solar (EPEVER), med modellbetegnelsen CC-4P-3.81-RJ45-J-150-v1.1, er et spesialisert tilbehør utviklet for de avanserte DuoRacer MPPT-laderegulatorene. Adapteren bygger bro mellom regulatorens proprietære firepinners kommunikasjonsport og standardiserte RJ45-kontakter. Dette gjør det mulig å koble til EP Solars trådløse Bluetooth- eller WiFi-minidongler, slik at du kan fjernovervåke og konfigurere regulatoren direkte fra smarttelefonen din. Enten du har installert DuoRacer i en bobil, campingvogn eller fritidsbåt, gir denne adapterkabelen deg tilgang til et helhetlig digitalt kontrollpanel i lommen.
Løser koblingen mellom DuoRacer og trådløse moduler
EPEVERs anerkjente DuoRacer-serie skiller seg fra tradisjonelle laderegulatorer ved at den er konstruert for å lade to separate batteribanker samtidig, typisk et stort forbruksbatteri og et startbatteri til bil eller båtmotor. For å spare plass i det kompakte kabinettet er DuoRacer utstyrt med en kompakt firepinners terminalport med 3,81 mm rasteravstand (CC-4P-3.81) i stedet for en tradisjonell, plasskrevende nettverksport.

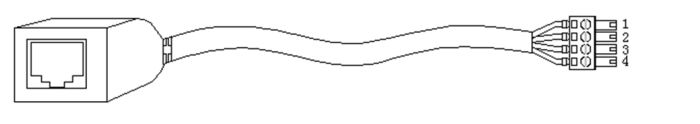

De fleste av EP Solars trådløse kommunikasjonsenheter, som eBox-BLE Bluetooth-adapter eller eBox-WIFI-moduler, benytter derimot en standard RJ45-plugg for dataoverføring. Adapterkabelen CC-4P-3.81-RJ45-J-150 løser dette grensesnittet på en elegant og driftssikker måte. Med en formstøpt firepinners kontakt i den ene enden og en solid RJ45-hunnkontakt i den andre, etableres full kompatibilitet mellom DuoRacer-regulatoren og det trådløse tilbehøret.
Full kontroll over to batteribanker via mobilappen
Når adapterkabelen og en trådløs modul er på plass, åpnes muligheten for å benytte EP Solars mobilapplikasjoner på Android eller iOS. Dette gir en helt ny brukeropplevelse sammenlignet med å tyde små ikoner på et fastmontert display i et mørkt skap.
Gjennom appen får du umiddelbar visuell oversikt over solcellepanelenes produksjon i sanntid, inkludert innkommende spenning, strøm og øyeblikkseffekt i watt. Samtidig kan du overvåke ladestatus, spenningsnivå og ladestrøm for både forbruksbatteriet (BATT1) og startbatteriet (BATT2) uavhengig av hverandre. Du kan også analysere historiske produksjonsdata over dager og uker, noe som gjør det enkelt å kartlegge det faktiske energiforbruket på turen og vurdere om solcellekapasiteten er tilstrekkelig.
Enkel konfigurasjon og parameterjustering
I tillegg til ren overvåking fungerer den trådløse koblingen som et kraftig konfigurasjonsverktøy. Å programmere ladekurver og spenningsgrenser via knapper på selve regulatoren kan ofte være tidkrevende og komplisert.
Via mobilappen lar adapterforbindelsen deg endre og finjustere batteriparametere med noen få tastetrykk. Du kan velge forhåndsdefinerte profiler for forseglede blybatterier, AGM, Gel eller moderne litiumbatterier (LiFePO4). For avanserte oppsett har du full frihet til å legge inn egendefinerte spenningsverdier for bulkspenning, absorpsjonsfase, vedlikeholdslading (float) og utkoblingsgrenser for lav spenning. Dette sikrer at batteriene dine lades med millimeterpresisjon etter batteriprodusentens spesifikasjoner, noe som forlenger levetiden på kostbare batteribanker betraktelig.
Integrert strømforsyning via bussen
En stor praktisk fordel med denne tilkoblingsløsningen er at den overfører både RS485-differensielle datasignaler og intern driftsspenning i samme kabel.
DuoRacer-regulatoren forsyner den tilkoblede Bluetooth- eller WiFi-dongelen med nødvendig fem volts matespenning direkte gjennom adapteren. Du slipper dermed å legge opp separate strømkabler, eksterne transformatorer eller montere ekstra sikringer for at det trådløse nettverket skal fungere. Systemet er helhetlig integrert og starter automatisk opp så snart regulatoren mottar strøm fra batteriet eller solcellepanelet.
Kompakt 15 cm utforming for trange rom
I bobiler, båter og campingvogner er teknisk utstyr ofte plassert i trange batterikasser, bak sittegrupper eller inni lukkede tekniske skap der hver centimeter teller.
Adapterkabelen har en totallengde på cirka 150 millimeter (15 centimeter). Denne kompakte lengden gir akkurat nok fleksibilitet til at den trådløse dongelen kan plasseres optimalt for gode radiosignaler, uten at det oppstår kveiler med overflødig ledning som fanger støv eller kommer i klem bak paneler. Kabelkappen er fleksibel og tåler vibrasjoner og bevegelse under kjøring uten at lederne svekkes.
Allsidige bruksområder i mobile solcellesystemer
Adapteren er uunnværlig for alle som ønsker moderne app-funksjonalitet på sitt DuoRacer-system:
Bobil og caravan: Gjør det mulig å sjekke ladingen av bodelsbatteriet og bilens startbatteri fra godstolen eller utenfor bobilen via telefonen.
Fritidsbåt: Lar deg lese av solcelleladingen og batterispenningen på forbruks- og motorbatteri direkte fra styreposisjonen eller brygga.
Camping og fricamping: Gir umiddelbar tilbakemelding på om solforholdene er gode nok til å drive kjøleboks og varmeapparat uten å tappe startbatteriet.
Råd for installasjon og tilkobling
Installasjonen er ren plug-and-play og krever ingen spesialverktøy. Sørg for at regulatoren er tilkoblet batteriene i henhold til vanlig installasjonsprosedyre.
Før firepinnerspluggen inn i kommunikasjonsporten merket for RS485 på DuoRacer-regulatoren, og påse at den sitter godt på plass.

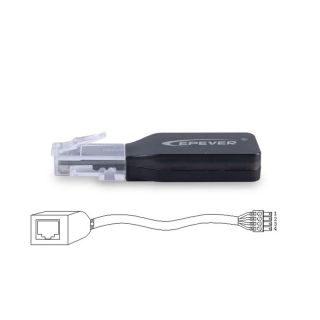

Koble deretter RJ45-hannpluggen fra din EP Solar Bluetooth- eller WiFi-minidongle inn i adapterens RJ45-hunnkontakt. Når dongelens lysdiode indikerer aktiv drift, åpner du EPEVER-appen på mobiltelefonen for å koble til enheten via trådløst søk.
Tekniske spesifikasjoner
- Produkttype: Kommunikasjonsadapter for laderegulator
- Produsent: EP Solar / EPEVER
- Modellbetegnelse: CC-4P-3.81-RJ45-J-150-v1.1
- Tilkobling regulator: CC-4P firepinners kontakt med 3,81 mm deling
- Tilkobling tilbehør: RJ45 hunnkontakt (RJ45-J)
- Kabellengde: Omtrent 150 mm (15 cm)
- Signalprotokoll: RS485 seriell datakommunikasjon med integrert 5V spenningstilførsel
- Kompatible regulatorer: EP Solar DuoRacer MPPT-serien for to batterier
- Kompatibelt tilbehør: EP Solar / EPEVER Bluetooth minidongle og WiFi minidongle
- Bruksområde: Trådløs fjernovervåking og oppsett via mobilapp i bobil, båt og caravan
