Flatstiftsikring 25A 32V Hvit og Klar – Standard ATO og ATC Bladsikring for Solcelle og Lavspent DC
Presis og pålitelig beskyttelse mot overbelastning og kortslutning er selve ryggraden i ethvert trygt lavspent likestrømsanlegg (DC). Denne standard flatstiftsikringen på 25 ampere i hvit og klar utførelse er konstruert spesifikt for 12V og 24V kretser med en maksimal driftsspenning på inntil 32V DC. Med sine kompakte standardmål på cirka 20 x 20 millimeter passer sikringen direkte inn i tradisjonelle sikringsholdere, fordelingsbokser og sikringspaneler. Enten du skal sikre forbrukskurser i et solcelleanlegg på hytta, beskytte elektriske apparater i en bobil, eller etablere trygge kurssikringer om bord i en fritidsbåt, gir denne 25A flatstiftsikringen en rask, sikker og oversiktlig overstrømsbeskyttelse.
Pålitelig overstrømsvern for 12V og 24V likestrømsanlegg
I lavvolts likestrømsinstallasjoner kan feil på elektrisk utstyr eller mekaniske skader på kabler føre til voldsomme kortslutningsstrømmer direkte fra batteribanken. Dersom en kabel klemmes eller en forbruker opplever en intern kortslutning, vil ubeskyttede ledninger raskt overopphetes, smelte og utgjøre en overhengende brannfare.
Flatstiftsikringen fungerer som kretsens bevisste svakeste punkt. Når strømstyrken i kretsen overstiger merkeverdien på 25 ampere i tilstrekkelig grad, smelter den interne metalltråden kontrollert av og bryter strømbanen før kabelen eller det tilkoblede utstyret rekker å ta skade. Den maksimale driftsspenningen på 32 volt DC sikrer at sikringen effektivt slukker lysbuen som dannes ved et brudd i både 12V- og 24V-systemer, også under aktive ladesykluser der spenningen fra solceller eller dynamo overstiger 14 eller 28 volt.
Gjennomsiktig og hvit kapsling for umiddelbar statuskontroll
En vesentlig fordel med denne sikringsmodellen er kombinasjonen av den etablerte hvite industrifargekoden og et transparent plasthus.
Fargekodingen i hvit eller klar utførelse er den internasjonale fargestandarden for 25 ampere flatstiftsikringer. Dette gjør det enkelt å identifisere riktig sikringsverdi ved et raskt blikk over sikringspanelet, selv under dunkle lysforhold i et teknisk skap eller under et dashbord.

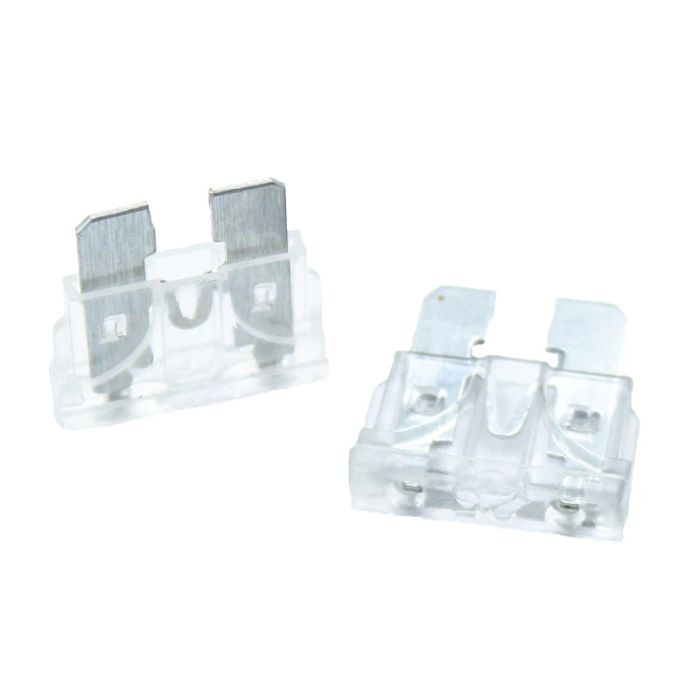

Det gjennomsiktige huset gir fullt innsyn til det innvendige smelteelementet. Ved feilsøking i anlegget ser du umiddelbart om sikringstråden er hel eller brent av, uten at du nødvendigvis behøver å trekke sikringen ut av sokkelen. I tillegg er toppen av sikringen utstyrt med små åpne testpunkter over hver kontaktstift, slik at du kan måle spenning og kontinuitet direkte med et multimeter mens sikringen står montert i kretsen.
Standardisert ATO og ATC format med universell kompatibilitet
Med ytre dimensjoner på omtrent 19 til 20 millimeter i bredden og tilsvarende i høyden representerer denne sikringen den mest utbredte ATO- og ATC-standardstørrelsen (ofte kalt normal eller standard flatstiftsikring).
Dette standardformatet sikrer universell kompatibilitet med et bredt spekter av elektrisk installasjonsmateriell:
Sikringen passer direkte inn i frittstående hengesikringsholdere montert på kabelstrekk, modulære 6-veis og 12-veis sikringsblokker med felles samleskinne, automotive sikringsbokser i kjøretøy, samt integrerte sikringsholdere på moderne MPPT-laderegulatorer og vekselrettere. De flate kontaktknivene glir med fast mekanisk motstand inn i terminalene, noe som forhindrer vibrasjonsslitasje og sikrer stabil kontakt over tid.
Optimal dimensjonering for 25 ampere forbrukskurser
En merkestrøm på 25 ampere tilsvarer en kontinuerlig belastningseffekt på inntil 300 watt i et 12V-anlegg, og opptil 600 watt i et 24V-anlegg.
Dette gjør 25A-størrelsen til et opplagt valg for en rekke middels tunge forbrukere. Den benyttes svært ofte som kurssikring for 20A MPPT-solcelleregulatorer, kraftige 12V trykkvannspumper med høyt startstrømtrekk, dieselvarmere under oppstarts- og glødefasen, kompressordrevne kjølebokser, kraftige LED-lyskastere på arbeidsbiler, og 12V-uttak beregnet for dekkpumper og omformere.
Slitesterkt smelteelement med høy korrosjonsbestandighet
Kontaktknivene og smeltebanen er produsert i en høykvalitets sinklegering med overlegen elektrisk ledningsevne. Metallet er nøye sammensatt for å gi en jevn og repeterbar smeltekarakteristikk som følger standardiserte tid-strøm-kurver for bladsikringer.
Overflaten er motstandsdyktig mot oksidasjon og korrosjon, noe som er spesielt viktig i fuktige maritime miljøer eller i kalde hytteboder der kondens og temperatursvingninger kan forekomme. Kapslingen er støpt i varmebestandig og flammehemmende termoplast som beholder sin mekaniske form selv under varmeutvikling like før sikringen løser ut.
Allsidige bruksområder fra hytte til maritimt miljø
Takket være sin robuste utforming og universelle formfaktor dekker sikringen et bredt spekter av applikasjoner:
- Solcelleanlegg på hytter: Beskyttelse av individuelle forbrukskurser til belysning, pumper og teknisk utstyr fra 12V eller 24V fordelingstavler.
- Bobil og caravan: Sikring av bodelsinstallasjoner, gassvarslere, trinnmotorer og ladekurser i kjøretøyets elektriske sentral.
- Båt og fritidsfartøy: Kurssikring i vanntette sikringspaneler for lensepumper, navigasjonslys, vindusviskere og dekksbelysning.
- Biler og tilhengere: Standard utskifting og feilsøking i bilens eksisterende sikringsbokser og ekstralysreléer.
Råd for montasje, dimensjonering og sikkerhet
Ved valg av sikring er det avgjørende å huske at sikringens primære oppgave er å beskytte kabelen bak sikringen mot overoppheting. Kursens kabeltverrsnitt må derfor være tilstrekkelig dimensjonert til å tåle 25 ampere kontinuerlig belastning, normalt minst 4 mm² eller 6 mm² avhengig av kabelens lengde og forlegningsmåte.
Dersom en sikring ryker, bør du alltid undersøke og utbedre årsaken til overbelastningen eller kortslutningen før en ny sikring settes inn. Erstatt aldri en utløst sikring med en sikring av høyere amperestørrelse enn det kabeltverrsnittet og kretsen er konstruert for, da dette fjerner anleggets brannbeskyttelse. Sørg for at sikringen trykkes helt ned i holderen slik at knivkontaktene oppnår full anleggsflate.
Tekniske spesifikasjoner
- Produkttype: Flatstiftsikring / bladsikring for likestrøm (DC)
- Formatstandard: Standard ATO / ATC
- Merkestrøm: 25 ampere
- Maksimal driftsspenning: 32V DC
- Fargekoding: Hvit og klar transparent utførelse
- Kapslingsmål: Cirka 20 mm bredde og 20 mm høyde
- Kroppsmateriale: Gjennomsiktig, varmebestandig og flammehemmende termoplast
- Kontaktmateriale: Høyledende og korrosjonsbestandig sinklegering
- Testpunkter: Integrerte målepunkter på sikringens overside for multimeterprober
- Bruksområde: Solcelleanlegg, 12V og 24V batterisystemer, bobil, båt, bil og elektriske fordelingstavler
