MC4 Y-Kobling 3-til-1 Par – Fleksibel Grenkobling for Parallellkobling av Solcellepanel

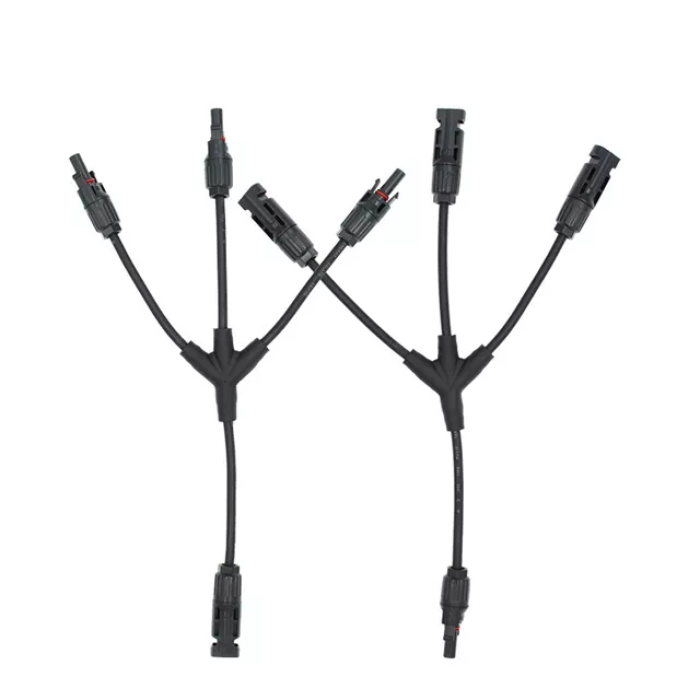

Sikker og ryddig sammenkobling av flere solcellepaneler er en forutsetning for at anlegget skal levere maksimal energi under skiftende lysforhold. Dette kabelbaserte MC4 Y-koblingssettet for tre til én krets er spesialkonstruert for parallellkobling av tre separate solcellepaneler til én felles hovedkabel. Settet leveres som et komplett par bestående av én forgrening for plusspolen (én hannkontakt til tre hunnkontakter) og én forgrening for minuspolen (én hunnkontakt til tre hannkontakter). Med fleksible solarkabelstumper og standardiserte MC4-hurtigkoblinger gir dette settet en uovertruffen kombinasjon av monteringsvennlighet, vanntett forsegling og driftssikkerhet i solcelleanlegg på hytter, bobiler og fritidsbåter.
Prinsippet og fordelene ved parallellkobling av tre paneler
Når flere solcellepaneler skal kobles sammen i et energisystem, kan dette gjøres enten i serie eller i parallell. Ved seriekobling summeres panelenes spenning, mens strømstyrken holdes uendret. Ved parallellkobling forblir derimot systemspenningen den samme, mens ladestrømmen (ampere) fra hvert enkelt panel legges sammen til en felles kurs.
Dersom du for eksempel parallellkobler tre like 100-watts paneler som hver leverer 18 volt og cirka 5,5 ampere, vil det samlede systemet etter Y-koblingen levere 18 volt og opptil 16,5 ampere inn på ledningsnettet.
Parallellkobling er den ideelle konfigurasjonen i anlegg med lavere inngangsspenningstoleranse på laderegulatoren, for eksempel enklere PWM-regulatorer eller mindre MPPT-modeller som ikke kan ta imot høyspente seriestrenger. Parallellkobling gjør det også lekende lett å utvide et eksisterende anlegg med flere paneler uten å overskride regulatorens maksimale spenningsgrense (Voc).
Fleksibel kabelbasert konstruksjon forenkler montasjen
I motsetning til stive, helstøpte blokkforgreninger, er dette 3-til-1 settet bygget opp med korte, høykvalitets solarkabler mellom forgreningspunktet og kontaktene.
Denne kabelbaserte oppbygningen gir en enorm praktisk fordel under fysisk montering på tak og vegger. Solcellepanelenes koblingsbokser og kabler er sjelden plassert med millimeterpresisjon i forhold til hverandre. De fleksible kabelgrenene gir tilstrekkelig bevegelsesfrihet til at kontaktene enkelt kan føres i ulike retninger under panelrammene, uten at kablene må tvinges inn i unaturlige og skarpe vinkler. Dette eliminerer mekanisk spenn på kontaktene og gjør det enkelt å koble sammen paneler som står montert med litt avstand, for eksempel på hver side av en takluke på en bobil eller rundt et takoppbygg på hytta.
Overlegen skyggetoleranse for hytte, bobil og båt
Den største funksjonelle fordelen med parallellkobling via en 3-til-1 forgrening er systemets uavhengighet ved delvis skyggelegging.
I et seriekoblet anlegg fungerer panelene som leddene i en kjede: Dersom et lite hjørne av ett enkelt panel havner i skyggen av et tre, en skorstein eller en båtmast, vil den innvendige motstanden i den skyggelagte cellen strupe strømproduksjonen for hele den seriekoblede strengen.
Ved parallellkobling arbeider derimot hvert enkelt panel helt uavhengig av de to andre. Dersom ett av panelene faller i skygge og mister produksjon, vil de to andre panelene fortsette å levere full strøm uhindret inn til laderegulatoren. Dette gjør parallellkobling til det desidert mest driftssikre valget for mobile installasjoner på bobiler og båter der solforholdene endrer seg kontinuerlig, samt for hytter omgitt av skog og vegetasjon.
Værbestandig og vanntett forsegling i tøft uteklima
Elektrisk materiell på et solcelletak utsettes for kontinuerlige påkjenninger gjennom alle årstider med piskende regn, fuktig sjøluft, snølast og intens solstråling.
Kablene i dette settet er produsert i spesialisert, dobbeltisolert solarkabel med fortinnede kobberkordeler som motstår oksidasjon og korrosjon. Ytterkappen er halogenfri, flammehemmende og beriket med kraftige UV-stabilisatorer som forhindrer krakelering og aldring over tid. Selve MC4-kontaktene og forgreningspunktene er utstyrt med elastiske silikonpakninger som slutter helt tett i sammenkoblet tilstand, og oppfyller høye krav til utendørs kapslingsgrad. Forseglingen forhindrer at regnvann, smeltevann eller veistøv trenger inn til de strømførende delene, noe som eliminerer overgangsmotstand og sikrer stabil drift i tiår fremover.
Viktigheten av kontaktkompatibilitet og brannsikkerhet
For å ivareta anleggets fulle elektriske sikkerhet og forebygge brannfare er det helt avgjørende at MC4-pluggene som kobles sammen er fullt kompatible.
I henhold til internasjonale retningslinjer for solenergiinstallasjoner skal MC4-kontakter kun kobles sammen med motstykker av samme type og fortrinnsvis fra samme anerkjente produsent. Selv om kontakter fra ulike fabrikanter tilsynelatende ser like ut på utsiden, kan små toleranseavvik i kontaktpinnenes dimensjoner, metallurgi eller låseklips føre til utilstrekkelig kontakttrykk. I et solcelleanlegg med høye likestrømmer kan dårlig kontakt skape overgangsmotstand, lokal oppvarming og i verste fall farlig lysbuedannelse.
Dersom du har solcellepaneler med eldre eller ukurante plugger, kan disse enkelt tilpasses ved å klemme på standardiserte MC4-hann- og hunnkontakter på panelkablene før de føres inn i Y-koblingen.
Dimensjonering av hovedkabel og laderegulator
Siden en 3-til-1 forgrening samler strømmen fra tre paneler inn i én felles kabel, er det viktig å ta hensyn til den økte strømstyrken i det videre anlegget.
Hovedkabelen som fører strømmen fra Y-koblingens fellesutgang og inn til laderegulatoren må ha et tilstrekkelig ledertverrsnitt, normalt minimum 6 mm² eller 10 mm² avhengig av kabelstrekkets lengde. Dette forhindrer uønsket spenningsfall og sikrer at all den produserte energien når frem til batteribanken. Kontroller samtidig at laderegulatoren er dimensjonert for å håndtere den totale kortslutningsstrømmen (Isc) og maksimale ladestrømmen fra de tre parallelle panelene til sammen.
Allsidige bruksområder fra takmontering til mobile anlegg
Kombinasjonen av parallellkobling og fleksible kabellengder gjør produktet velegnet i en lang rekke sammenhenger:
- Bobil og campervan: Sammenkobling av tre paneler plassert rundt takbokser, klimaanlegg og takluker for optimal utnyttelse av tilgjengelig takflate.
- Fritidsbåt og seilbåt: Parallellkobling av paneler montert på hyttetak og hekkstativ der bom, seil og rigg ofte kaster vandrende skygger.
- Hytter med solcelleanlegg: Sammenkobling av tre paneler montert på ulike fasadevegger (for eksempel øst, sør og vest) for å oppnå jevn strømproduksjon gjennom hele dagen.
- Bakkestativer og frittstående anlegg: Enkel forgrening ved oppsett av parallelle moduler i terrenget på hyttetomten.
Råd for installasjon, låsing og kabelføring
Før sammenkobling må solcellepanelene tildekkes eller kretsen gjøres spenningsløst for å forhindre gnistdannelse ved innsetting. Sørg for at pluggene er helt rene og tørre før de presses sammen.
Skyv kontaktene bestemt sammen til du hører og merker at låsehakene smekker i inngrep. Trekk lett i kabelen for å verifisere at forbindelsen er låst.
Kablene og forgreningspunktene bør festes godt under solcellepanelenes rammer ved hjelp av UV-bestandige strips eller kabelklips, slik at koblingene ikke blir hengende fritt og slå mot taket under sterk vind eller vibrasjoner fra kjøretøy. Unngå å plassere koblingene i forsenkninger der det kan samle seg stillestående vann under snøsmelting.
Tekniske spesifikasjoner
- Produkttype: MC4 Y-kobling / grenkobling for solceller
- Konfigurasjon: 3 til 1 (parallellkobling av tre kretser til én felles utgang)
- Leveringsomfang: Komplett par (1 stk hann-til-tre-hunn og 1 stk hunn-til-tre-hann)
- Konstruksjon: Fleksible kabelgrener med helstøpte forgreningspunkter
- Pluggstandard: MC4-kompatible kontakter med integrert låsemekanisme
- Kabeltype: Dobbeltisolert, UV-bestandig og værbestandig solarkabel med fortinnet kobber
- Tetningssystem: Integrerte silikonpakninger for høy utendørs fuktmotstand
- Maksimal systemspenning: 1000V DC
- Bruksområde: Solcelleanlegg på hytte, bobil, caravan, båt og frittstående DC-systemer
