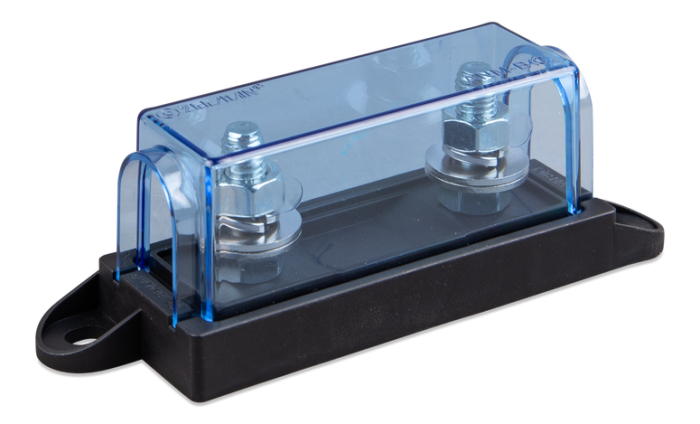

Victron Sikringsholder for MEGA-fuse – Robust Hovedsikringsholder for 12V og 24V DC-Systemer
Sikker, ryddig og brannsikker strømfordeling i kraftige likestrømsanlegg (DC) forutsetter installasjonsmateriell som er konstruert for å tåle høye strømmer uten mekanisk svikt eller overoppheting. Denne originale sikringsholderen fra Victron Energy er spesialutviklet for standardiserte MEGA-sikringer i 12-volts og 24-volts likestrømssystemer. Utstyrt med to kraftige M8 gjengebolter, en solid isolasjonsbase og et beskyttende deksel som er enkelt å åpne og lukke, gir holderen en urokkelig forankring av anleggets primære hovedsikring. Enten du skal sikre hovedkabelen mellom en batteribank og en MultiPlus-vekselretter i et hytteanlegg, beskytte kraftige forbrukere i en bobil, eller etablere en pålitelig DC-distribusjon i en båt, leverer denne Victron-holderen optimal kontaktflate og enkel serviceadgang.
Hvorfor en dedikert MEGA-sikringsholder er avgjørende i høystrømsanlegg
Store batteribanker, særlig moderne litium-jernfosfatbatterier (LiFePO4) og høytytende AGM-batterier, har en ekstremt lav indre motstand. Dersom en hovedstrømkabel klemmes, gnager mot en metallkant eller en komponent i anlegget opplever en intern kortslutning, kan batteriene levere tusenvis av ampere på et mikrosekund.
Dersom en høystrømssikring monteres i en spinkel holder med utilstrekkelig kontakttrykk, vil overgangsmotstanden generere intens varme som kan smelte plasthuset og utgjøre en alvorlig brannfare. Victron MEGA-sikringsholder er dimensjonert for å takle de store strømmengdene som flyter i kraftige DC-systemer. Den holder sikringen og tilkoblede kabelsko i et urokkelig grep med høyt klemmetrykk. Dette eliminerer overgangsmotstand, forhindrer spenningsfall og sørger for at sikringen løser ut nøyaktig i samsvar med sine definerte tid-strøm-karakteristikker dersom en feil skulle oppstå.
Solide M8 gjengebolter gir urokkelig kontakt og minimal overgangsmotstand
Holderen er utstyrt med to kraftige M8 gjengebolter i metall, komplett med tilhørende underlagsskiver, låseskiver og muttere.
Senteravstanden på boltene er nøyaktig tilpasset de standardiserte monteringshullene på MEGA-sikringer (cirka 50,8 mm / 2 tommer). Boltene har tilstrekkelig lengde og styrke til å klemme fast både sikringens brede kontaktflater og kraftige rørkabelsko for kabeltverrsnitt på 25 mm², 35 mm², 50 mm² eller 70 mm² på samme bolt. Den brede anleggsflaten sikrer at kabelskoen presses flatt og hardt mot sikringens metalltunge når mutterne trekkes til. Dette etablerer en gass-tett og vibrasjonssikker overgang som forhindrer at overgangsmotstand eller løse koblinger utvikler seg over tid.
Avtakbart beskyttelsesdeksel for full berøringssikkerhet og enkel inspeksjon
Å ha åpne, ubeskyttede høystrømstilkoblinger i et trangt batterirom eller et teknisk skap utgjør en betydelig fare for utilsiktet kortslutning. Dersom et metallverktøy som en fastnøkkel eller skrutrekker faller ned over uisolerte terminaler, vil det oppstå en eksplosjonsartet lysbue direkte fra batteribanken.
Victron MEGA-sikringsholder leveres med et formtilpasset, isolerende beskyttelsesdeksel. Dekselet etablerer en trygg fysisk barriere som hindrer utilsiktet berøring og beskytter sikringen mot støv, smuss og ytre påvirkning. Samtidig er dekselet konstruert for enkel betjening: Det kan enkelt åpnes eller vippes av for hånd når sikringen skal inspiseres eller byttes ut under service, uten behov for spesialverktøy. Romslige kabelutsparinger i kappen gir ren og uanstrengt innføring for grove batterikabler fra begge sider.
Kompatibel med alle standardiserte MEGA-sikringer
Holderen følger den internasjonale standarden for MEGA-formatet og er fullt kompatibel med hele spekteret av Victrons originale MEGA-sikringer, samt tilsvarende industrisikringer i samme format.
Dette gir full fleksibilitet til å bestykke holderen med nøyaktig den amperestørrelsen ditt system krever, fra mindre kurssikringer på 60A eller 80A, opp til kraftige hovedsikringer på 100A, 125A, 150A, 175A, 200A, 250A og oppover. Dersom strømbehovet ditt endrer seg som følge av utvidelser i batteribanken eller montering av en større vekselretter, kan sikringen oppgraderes til en høyere verdi i samme holder, forutsatt at kabeltverrsnittet er tilstrekkelig dimensjonert.
Formstabil og flammehemmende sokkel for krevende miljøer
Holderens sokkel er produsert i en slagfast, formstabil og flammehemmende teknisk termoplast med høye isolasjonsegenskaper.
Materialet er kjemikaliebestandig og motstår påvirkning fra syredamp, motorolje og fuktighet, noe som er spesielt viktig i motorrom på båter og i lukkede batterikasser. Sokkelen har integrerte monteringshull for direkte fastskruing til underlaget. Dette gjør det enkelt å forankre holderen solid til en montasjeplate i et teknisk skap, på hytteveggen, på innsiden av en batterikasse eller mot et skott i en båt eller bobil. Fast forankring forhindrer at kabelens egenvekt og kjøretøyets rystelser overfører mekanisk strekk til sikringen.
Allsidige bruksområder fra hyttekraft til båt og bobil
Takket være sin robuste industrikvalitet og høye pålitelighet dekker denne holderen mange kritiske oppgaver i lavvoltsanlegg:
- Solcelleanlegg og hyttekraft: Hovedsikringsholder montert rett ved 12V eller 24V batteribankens plusspol for å sikre hovedkabelen til vekselretteren.
- Båt og marint miljø: Kursbeskyttelse for tunge baugpropeller, ankervinsjer, ladefordelere og primære DC-fordelingstavler under dekk.
- Bobil og campervan: Sikker forankring av hovedsikringen mellom bodelsbatteriet og bilens sentrale 230V-inverteranlegg eller DC-DC-ladere.
- Nyttekjøretøy og anleggsmaskiner: Pålitelig overstrømsvern for hydraulikkpumper, varsellysbjelker og arbeidsbelysning.
Råd for forskriftsmessig montasje, plassering og tiltrekking
En hovedsikringsholder skal alltid monteres på anleggets positive hovedleder (plusskabelen) så nær batteribankens plusspol som fysisk mulig, normalt innenfor tretti til førti centimeter. Dette sikrer at den ubeskyttede kabelstrekningen holdes på et absolutt minimum for maksimal brannbeskyttelse.
Bruk alltid riktig dimensjonerte rørkabelsko tilpasset kabeltverrsnittet med 8,5 mm hullåpning (M8). Legg kabelskoen og sikringens metallflate direkte mot hverandre for optimal kontakt. Skiver og sprengskiver skal alltid plasseres på oversiden av kabelskoen under mutteren, aldri mellom kontaktflatene.
Trekk til M8-mutrene bestemt med en passende fastnøkkel eller pipe (normalt med et moment på mellom 10 og 14 Nm) for å oppnå en vibrasjonssikker og gass-tett overgang med minimal overgangsmotstand. Klikk til slutt beskyttelsesdekselet godt på plass før anlegget spenningssettes.
Tekniske spesifikasjoner
- Produkttype: Sikringsholder for enkel MEGA-sikring
- Produsent: Victron Energy
- Sikringskompatibilitet: Standard MEGA høystrømssikringer (alle amperestørrelser)
- Nominell systemspenning: Tilpasset 12V og 24V DC likestrøm (opptil 32V / 58V avhengig av sikring)
- Tilkoblingstype: M8 metalliske gjengebolter med muttere og skiver
- Senteravstand bolter: Standard cirka 50,8 mm (2 tommer)
- Beskyttelse: Avtakbart isolerende deksel for berøringssikkerhet og enkel service
- Monteringstype: Festehull i basen for overflatemontering på vegg, panel eller montasjeplate
- Sokkelmateriale: Slagfast, formstabil og flammehemmende termoplast
- Kabelkompatibilitet: Tilpasset rørkabelsko for batterikabler opptil 70 mm² og 95 mm²
- Bruksområde: Solcelleanlegg, 12V og 24V batteribanker, vekselrettere, ladere, båt og bobil
