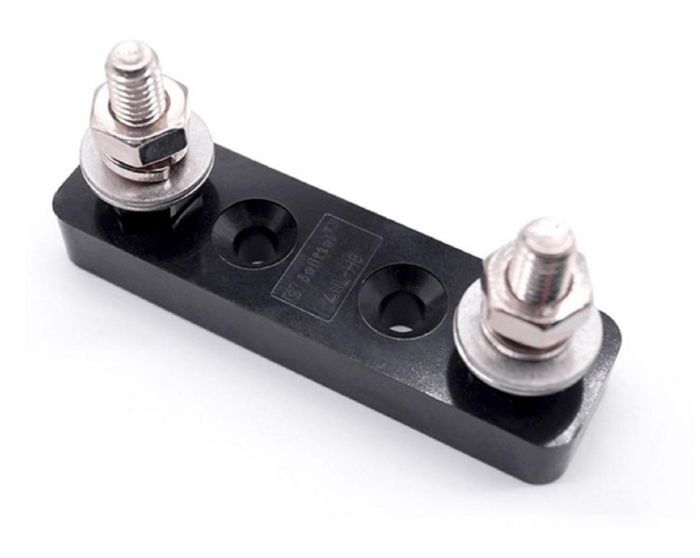

Sikringholder for ANL-Sikring Modell ANL-H8 500A 80V – Høystrøms Hovedsikringsholder for DC-Anlegg
Trygg og driftssikker håndtering av massive likestrømmer (DC) krever installasjonsmateriell som forener kompromissløs klemkraft med overlegen mekanisk og termisk holdbarhet. Sikringholder for én ANL-sikring, modell ANL-H8, er en kraftig høystrømsholder utviklet for profesjonell forankring av anleggets primære hovedsikring. Holderen håndterer sikringsstørrelser helt opp til 500 ampere og er konstruert for systemspenninger inntil 80 volt likestrøm. Med sine kraftige M8 gjengebolter, en solid isolasjonsbase og et beskyttende deksel gir modell ANL-H8 en brannsikker og lavresistent forbindelse i kraftige likestrømskretser. Enten du skal sikre hovedtilførselen mellom en 48V litiumbatteribank og en stor vekselretter i et hytteanlegg, beskytte inntaket fra en vindgenerator, sikre et tungt bilstereoanlegg med kraftige forsterkere, eller forsyne baugpropeller og ankervinsjer i en båt, leverer denne holderen optimal sikkerhet og kontaktflate.
Ekstrem strømføringsevne på inntil 500 ampere
I kraftige lavvolts- og mellomspenningsanlegg representerer store batteribanker en enorm energireserve med evne til å mate tusenvis av ampere inn i en eventuell kortslutning. Når kraftelektronikk som vekselrettere på tre, fem eller åtte kilowatt opererer under full spisseffekt, flyter det vedvarende strømmer på flere hundre ampere gjennom hovedkablene.
Dersom sikringsholderen er underdimensjonert eller har for spinkle kontaktpunkter, vil den elektriske overgangsmotstanden generere voldsom varme som kan smelte plasten og forårsake lysbuedannelse og brann. Modell ANL-H8 er dimensjonert for kontinuerlige belastninger opp til 500 ampere. De massive metalliske kontaktflatene sikrer at strømmen passerer med minimal resistans. Dette forhindrer unødig oppvarming og eliminerer skadelig spenningsfall i kretsen, slik at tilkoblet utstyr mottar full batterispenning og yter med maksimal virkningsgrad.
80V DC spenningstoleranse ideell for 12V, 24V og 48V batteribanker
Mange tradisjonelle sikringsholdere på markedet er kun sertifisert for 32 volt DC. Dette skaper betydelige sikkerhetsutfordringer i moderne 48-volts batterisystemer, der ladespenningen fra solcelleregulatorer, aggregater og nettlader ofte overstiger 58 volt under absorpsjons- og utjevningsfaser.
Sikringholder ANL-H8 har en nominell spenningstoleranse på inntil 80V DC. Den høye spenningsgrensen gir en betryggende sikkerhetsmargin mot elektrisk overslag og sikrer at interne isolasjonsavstander ivaretas fullt ut. Holderen er dermed et fremtidsrettet og universelt valg som fungerer like optimalt i et standard 12V-oppsett som i krevende 24V- og høyeffektive 48V-litiumsystemer på hytter, i næringsbygg og i maritime installasjoner.
Kraftige M8 gjengebolter gir urokkelig kontakt og lav motstand
Sikringholderen er utstyrt med to kraftige M8 gjengebolter i metall, komplett med solide muttere og låseskiver.
Senteravstanden på boltene er nøyaktig tilpasset de åpne gaffelslissene på standard ANL-sikringer. Boltene har tilstrekkelig gjengelengde til å klemme fast både sikringstungen og kraftige rørkabelsko for kabeltverrsnitt på 35 mm², 50 mm², 70 mm² eller 95 mm² på samme bolt. Den brede metalliske anleggsflaten sørger for at kabelskoene presses flatt og hardt mot sikringen når mutterne trekkes til. Dette etablerer en gasstett og vibrasjonssikker forbindelse som forhindrer at overgangsmotstand bygger seg opp over tid.
Isolerende base og integrert beskyttelsesdeksel
Å ha åpne, strømførende høystrømstilkoblinger i et batterirom eller et teknisk skap utgjør en betydelig kortslutningsfare. Dersom et metallverktøy som en fastnøkkel eller skrutrekker faller ned over uisolerte poler, vil det oppstå en eksplosjonsartet kortslutning direkte fra batteribanken.
Modell ANL-H8 er utstyrt med et formtilpasset, isolerende beskyttelsesdeksel som kneppes fast over sikringen og boltene. Dekselet etablerer en trygg fysisk barriere mot utilsiktet berøring og beskytter mot støv, smuss og fallende gjenstander. Samtidig gjør den transparente eller halvgjennomsiktige utformingen det mulig å inspisere sikringens smelteelement visuelt på et brøkdels sekund, slik at du raskt kan verifisere om sikringen er intakt uten å måtte demontere anlegget. Romslige kabelåpninger i begge ender sørger for en ren og uanstrengt kabelføring.
Sikker overflatemontering med integrerte festehull
Holderens sokkel er produsert i en slagfast, formstabil og flammehemmende termoplast med høye dielektriske isolasjonsegenskaper.
Sokkelen har integrerte monteringshull i basen for direkte fastskruing til underlaget. Dette gjør det enkelt å forankre holderen solid til en montasjeplate i et teknisk skap, på en trevegg, på innsiden av en batterikasse eller mot et skott i en båt eller bobil. Fast forankring forhindrer at kabelens egenvekt og kjøretøyets rystelser overfører mekanisk strekk til sikringen, noe som sikrer en varig og stabil installasjon.
Allsidige bruksområder fra hyttekraft til båt, bobil og bilstereo
Takket være sin robuste konstruksjon og høye kapasitet er ANL-H8 velegnet i en rekke krevende installasjoner:
- Solcelleanlegg på hytter: Hovedsikringsholder montert rett ved 12V, 24V eller 48V batteribank for å sikre tilførselskabelen til store vekselrettere og kraftelektronikk.
- Vindgeneratorer og fornybar energi: Pålitelig overstrømsvern på inngangskursen fra vindturbinens laderegulator mot batteribanken.
- Bilstereo og tunge lydbygg: Klassisk hovedsikringsholder plassert nær bilens start- eller ekstrabatteri for å beskytte grove strømkabler frem til tunge effektforsterkere.
- Båt og yrkesfartøy: Kursvern for tunge baugpropeller, ankervinsjer og primære DC-hovedfordelere under dekk.
- Bobil og ekspedisjonskjøretøy: Sikker forankring av hovedsikringen mellom store litiumbatterier og kjøretøyets sentrale 230V-inverteranlegg.
Råd for profesjonell montasje, kabling og plassering
Hovedsikringsholderen skal alltid monteres på anleggets positive hovedleder (plusskabelen) så nær batteribankens plusspol som praktisk mulig, normalt innenfor tretti til førti centimeter. Dette sikrer at den ubeskyttede kabelstrekningen holdes på et absolutt minimum, noe som gir maksimal brannbeskyttelse for resten av anlegget.
Bruk alltid riktig dimensjonerte rørkabelsko tilpasset kabeltverrsnittet med 8,5 mm hullåpning (M8). Legg kabelskoen og sikringens kontaktflate direkte mot hverandre for optimal kontakt. Skiver og sprengskiver skal alltid plasseres på oversiden av kabelskoen under mutteren, aldri mellom kontaktflatene.
Trekk til M8-mutrene bestemt med en passende fastnøkkel eller pipe for å oppnå en urokkelig forbindelse med minimal overgangsmotstand. Monter til slutt det beskyttende dekselet godt på plass før anlegget spenningssettes.
Tekniske spesifikasjoner
- Produkttype: Sikringsholder for enkel ANL-sikring
- Modellbetegnelse: ANL-H8
- Maksimal tillatt merkestrøm: Opptil 500 ampere kontinuerlig
- Maksimal driftsspenning: 80V DC likestrøm (egnet for 12V, 24V og 48V systemer)
- Sikringskompatibilitet: Standard ANL høystrømssikringer
- Tilkoblingstype: M8 metalliske gjengebolter med muttere og skiver
- Beskyttelse: Avtakbart isolerende deksel for berøringssikkerhet og visuell kontroll
- Monteringstype: Festehull i basen for overflatemontering på vegg, panel eller montasjeplate
- Sokkelmateriale: Slagfast, isolerende og flammehemmende termoplast
- Kabelkompatibilitet: Tilpasset rørkabelsko for kraftige batterikabler opptil 95 mm²
- Bruksområde: Solcelleanlegg, 12V, 24V og 48V batteribanker, vindgeneratorer, bilstereo, båt og bobil
