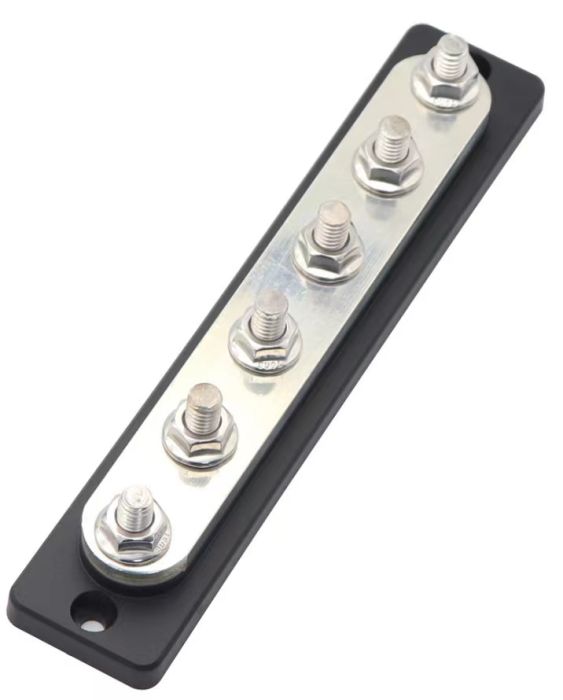

Strømskinne Busbar 70V 150A med 6 x M6 Terminaler – Profesjonell Samleskinne for Batteri og Solcelle
En ryddig, oversiktlig og sikker strømfordeling er selve hjørnesteinen i ethvert profesjonelt likestrømsanlegg (DC). Denne robuste strømskinnen (busbar) er spesifisert for systemspenninger opp til 70 volt med en maksimal kontinuerlig strømkapasitet på 150 ampere. Utstyrt med seks uavhengige M6-skrueterminaler fungerer skinnen som et sentralt fellespunkt for samling og fordeling av store strømmer mellom batteribanker, ladere, vekselrettere og forbrukerkurser. Enten du skal parallellkoble flere batterier i et 12V-, 24V- eller 48V-solcelleanlegg på hytta, organisere ledningsnettet i en bobil, eller etablere en vibrasjonssikker felles jordings- eller pluss-skinne i en båt, gir denne samleskinnen en stabil, balansert og varig forbindelse.
Slutt på overfylte batteripoler og ujevn belastning
En svært vanlig og risikabel praksis i mange hjemmesnekrede batteriinstallasjoner er å stable fire eller fem grove kabelsko oppå hverandre på den samme batteripolbolten. En slik opphopning skaper ujevnt klemmetrykk, reduserer den metalliske kontaktflaten og fører ofte til at mutteren løsner over tid. Dette resulterer i høy overgangsmotstand, spenningsfall og i verste fall farlig varmgang og nedsmelting av batteripolen.
Denne strømskinnen løser problemet ved å etablere et dedikert fordelingspunkt adskilt fra selve batteriet. Hver enkelt kabel forsynes med sin egen uavhengige M6-terminal. Dette sikrer at hver kabelsko får full, flat metallisk kontakt mot den strømførende skinnen med korrekt tiltrekkingsmoment. Tilkoblingene blir enkle å inspisere, vedlikeholde og feilsøke, samtidig som anlegget fremstår ryddig og profesjonelt.
Høy spenningstoleranse opp til 70V DC for alle anlegg
Mange enkle samleskinner på markedet er kun dimensjonert for opptil 32 eller 48 volt. Dette kan skape utfordringer i moderne 48V-systemer der ladespenningen fra solcelleregulatorer og aggregatladere gjerne overstiger 58 volt under absorpsjons- og utjevningsfaser.
Denne strømskinnen er konstruert med en nominell spenningstoleranse på hele 70V DC. Den sjenerøse spenningsgrensen gir en solid sikkerhetsmargin som forhindrer krypstrømmer og isolasjonssvikt. Skinnen er dermed et fremtidsrettet valg som fungerer optimalt i konvensjonelle 12V-installasjoner, i 24V-båtanlegg, og i høyeffektive 48V litium- og solcelleanlegg på hytter og i næringsbygg.
Solid strømkapasitet på 150 ampere kontinuerlig
Med en kontinuerlig merkestrøm på 150 ampere håndterer skinnen betydelige effektnivåer på tvers av ulike spenningstrinn:
- I et 12V-system tillater skinnen en kontinuerlig belastning på opptil 1800 watt.
- I et 24V-system håndterer den en samlet effekt på inntil 3600 watt.
- I et 48V-system overfører den trygt over 7200 watt kontinuerlig effekt.
Selve lederkjernen er produsert i en kraftig, høyledende metallprofil med minimal indre resistans. Dette forhindrer at skinnen blir varm selv under tung og langvarig belastning fra store vekselrettere, lensepumper eller ladere, og sørger for at spenningsfallet over koblingspunktet holdes tilnærmet lik null.
Seks M6 gjengebolter gir maksimal fleksibilitet
Skinnen er utstyrt med seks kraftige M6 gjengebolter i rustfritt stål eller fortinnet metall, komplett med tilhørende muttere og låseskiver.
De seks terminalene gir rikelig med tilkoblingsmuligheter for et komplett energisystem. Du kan for eksempel benytte to terminaler for parallellkobling av to batterier, én terminal for hovedtilførsel til vekselretteren, én terminal for solcelleregulatoren (MPPT), én for en DC-DC-lader fra bilens dynamo, og én for sikringsboksen til belysning og generelle forbrukere. Boltene gir god gjengedybde og tåler et fast tiltrekkingsmoment som sikrer at kabelskoene sitter urokkelig fast under rystelser og vibrasjoner.
Isolerende sokkel og berøringssikker konstruksjon
Selve monteringsbasen er støpt i en glassfiberforsterket, flammehemmende termoplast med høye isolerende egenskaper. Sokkelen gir en trygg elektrisk barriere som forhindrer overslag mot underlaget, enten skinnen skrus fast på en trevegg, en metallplate eller i et teknisk skap.
Skinnen leveres med et formtilpasset beskyttelsesdeksel som kneppes fast over terminalene. Dekselet hindrer utilsiktet berøring av de spenningsførende delene, og etablerer et livsviktig vern mot kortslutning dersom du skulle miste en fastnøkkel eller en skrutrekker under fremtidig arbeid i det tekniske rommet. Dekselet har utsparinger på sidene som gir ren og uanstrengt kabelinnføring fra flere retninger.
Allsidige bruksområder fra hyttekraft til båt og bobil
Takket være sin robuste industrikvalitet og høye kapasitet er skinnen en nøkkelkomponent i mange ulike oppsett:
- Solcelleanlegg på hytter: Hovedsamleskinne for felles pluss eller felles minus i tekniske skap, der kabler fra solcelleregulator, batteribank og vekselretter samles.
- Bobil og campervan: Ryddig knutepunkt for parallellkoblede bodelsbatterier og fordeling til tunge forbrukere under setekasser eller i lasterom.
- Fritidsbåt og seilbåt: Vibrasjonssikker felles jordsamler eller plussfordeler i motorrom og batterikasser som motstår fuktig sjøluft.
- Reservestrøm og UPS: Stabil fordelingsskinne i modulære batterirack for nødstrømsinstallasjoner og telekomutstyr.
Råd for montasje og dimensjonering
Monter alltid strømskinnen på et plant og stabilt underlag ved hjelp av skruehullene i sokkelens ytterkanter.
Bruk alltid riktig dimensjonerte rørkabelsko med 6,5 mm hullåpning (M6) på samtlige tilkoblede ledere. Kabelskoen skal legges direkte an mot den strømførende skinnen for optimal kontakt. Eventuelle underlagsskiver og fjærskiver skal alltid plasseres på oversiden av kabelskoen under mutteren, aldri mellom kabelskoen og skinnen.
Trekk til M6-mutrene med et fast og kontrollert moment. Husk at tilkoblede kabler må sikres forskriftsmessig med forankoblede sikringer (som Mega- eller MIDI-sikringer) tilpasset kabeltverrsnittet for å opprettholde anleggets brannsikkerhet.
Tekniske spesifikasjoner
- Produkttype: Strømskinne / samleskinne (Busbar) for likestrøm (DC)
- Maksimal kontinuerlig strøm: 150 ampere
- Maksimal driftsspenning: 70V DC
- Antall terminaler: 6 stk M6 gjengebolter med muttere og skiver
- Lederkjerne: Høyledende, korrosjonsbestandig metallprofil
- Sokkelmateriale: Slagfast, glassfiberforsterket og flammehemmende termoplast
- Beskyttelse: Avtakbart isolerende deksel for berøringssikkerhet og kortslutningsvern
- Kabelinnføring: Flere uttak i dekselet for fleksibel tilgang
- Bruksområde: Solcelleanlegg, 12V, 24V og 48V batteribanker, båt, bobil, caravan og tekniske fordelingsskap
