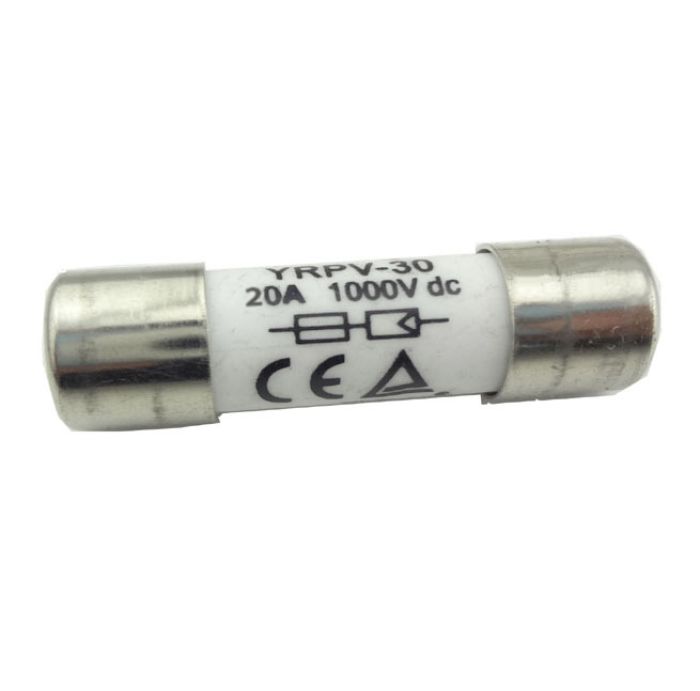

Sikring 10x38mm, 20A

39,90 kr
10+ på vårt lager

Ekstra 20A sikring tilpasset sikringholder med MC4 plugger. Brukes til sikring mellom solcellepanel og regulator.

Normalt sendt etter: 48 timer
Sendes fra Norge
Sikker betaling
14 dagers angrerett

10x38mm

Sikring 10x38 mm 20A 1000V DC – Standard PV Strengsikring for Solcelleanlegg

Sikker drift og pålitelig beskyttelse av solcellepaneler og laderegulatorer krever overstrømsvern konstruert spesifikt for de unike elektriske egenskapene i fotovoltaiske systemer. Denne 10x38 mm sylindersikringen på 20 ampere er en profesjonell DC-sikring spesifisert for spenninger helt opp til 1000 volt likestrøm (1000 VDC). Sikringen er utviklet for å plasseres i solcellekretsen mellom solcellepanelene og laderegulatoren eller vekselretteren. Med sitt standardiserte 10x38 mm format er sikringen optimalisert for bruk i vanntette MC4-sikringsholdere på kabelstrekk, samt i modulære DIN-skinneholdere i utvendige strengbokser og fordelingstavler. Enten du skal sikre parallelle solcellestrenger på hyttetaket, beskytte et moderne solcelleoppsett på en bobil, eller etablere overstrømsvern i et større nettilknyttet solcelleanlegg, gir denne 20A-sikringen en robust og presis beskyttelse mot farlige feilstrømmer.

Dedikert solcellesikring for høyspente DC-kretser

Solcellepaneler oppfører seg elektrisk helt annerledes enn tradisjonelle strømkilder. Mens et ordinært strømnett eller en batteribank kan levere enorme kortslutningsstrømmer, har et solcellepanel en naturlig begrensning der kortslutningsstrømmen (Isc) bare er marginalt høyere enn normal driftsstrøm (Imp).

Ordinære glassikringer og smeltesikringer for vekselstrøm er ikke konstruert for å reagere på disse moderate overstrømmene, og vil ofte ikke løse ut i tide ved en intern feil i et panel. Denne 10x38 mm sikringen er produsert med en spesialisert gPV-karakteristikk tilpasset solceller. Den overvåker kretsen med høy presisjon og bryter strømmen kontrollert dersom strømstyrken overstiger merkeverdien på 20 ampere, slik at kabler, dioder og kraftelektronikk skjermes mot overbelastning.

Kritiske krav til 1000V DC spenningstoleranse og lysbueslukking

I moderne solcelleinstallasjoner seriekobles ofte flere paneler for å oppnå høyere systemspenning, noe som reduserer kabeltap og gir bedre utnyttelse av solenergien tidlig på morgenen og sent på kvelden. Når flere paneler kobles i serie, kan strengspenningen raskt nå flere hundre volt, og i større anlegg opp mot tusen volt.

Ved slike spenningsnivåer representerer likestrøm en enorm lysbuefare. Likestrøm mangler vekselstrømmens naturlige nullgjennomgang, noe som betyr at en lysbue som tennes over en smeltet sikringstråd vil fortsette å brenne med ekstrem varme dersom sikringen ikke har tilstrekkelig isolasjonsavstand og slukkemiddel.

Denne sikringen er klassifisert for 1000V DC. Kapslingen er fylt med spesialbehandlet kvartssand som smelter rundt lysbuen i bruddøyeblikket og omdannes til en isolerende glassperle. Dette kveler lysbuen momentant og forhindrer at sikringshuset eksploderer eller smelter, selv ved maksimal systemspenning.

Optimal beskyttelse mot tilbakeslag og feilstrømmer

Den viktigste oppgaven for en strengsikring oppstår når to eller flere strenger med solcellepaneler kobles i parallell inn mot samme inngang på laderegulatoren.

Dersom det oppstår en kortslutning eller en jordfeil i et av panelene i den ene strengen, vil de andre parallelle strengene begynne å mate all sin strøm baklengs inn i den defekte strengen. Denne tilbakeslagsstrømmen kan raskt overskride panelenes maksimale toleransegrense for reversert strøm, noe som kan føre til overoppheting av silisiumcellene, svidde koblingsbokser og i verste fall takbrann. Ved å plassere denne 20A sikringen på hver enkelt streng brytes den defekte kretsen umiddelbart før feilstrømmen forårsaker skade på de uskadede panelene.

Standardisert 10x38 mm sylinderformat for MC4- og DIN-holdere

Sikringen følger den universelle 10x38 millimeter industristandarden, som er den mest utbredte formfaktoren for solcellesikringer globalt:

Kabelmontering med MC4: Sikringen passer direkte inn i standard vanntette MC4-sikringsholdere med integrerte hann- og hunnkontakter. Dette gjør det mulig å montere sikringen direkte på solarkabelen like under panelene på taket, helt uten behov for verktøy eller ekstra fordelingsskap.

Skapmontering på DIN-skinne: Sikringen passer like perfekt inn i modulære 10x38 mm sikringsholdere for 35 mm DIN-skinne inni utvendige strengbokser (combiner boxes) eller tekniske tavler på hytta.

De forniklede endestykkene gir lav elektrisk overgangsmotstand og motstår korrosjon og irr i fuktige utemiljøer, noe som sikrer optimal kontaktflate og minimal varmeutvikling i sikringsholderen over tid.

Presis 20 ampere kapasitet for moderne solcellepaneler

Moderne høyeffektive solcellepaneler med store silisiumceller leverer i dag typisk en driftsstrøm på mellom 10 og 14 ampere under optimale solforhold.

En sikringsstørrelse på 20 ampere gir en perfekt sikkerhetsmargin. Den tillater at store enkeltpaneler eller strenger leverer maksimal produksjon uten uønskede feilutløsninger under kalde, klare dager med ekstra sterk solinnstråling (såkalt cloud-edge effekt), samtidig som den bryter raskt dersom strømmen stiger over trygt nivå.

Allsidige bruksområder fra hytter til større solcelleinstallasjoner

Kombinasjonen av 20A merkestrøm og 1000V DC spenningstoleranse gjør sikringen velegnet i mange ulike solenergianlegg:

  • Frittstående hytteanlegg: Sikring av kabelstrekket mellom store seriekoblede solcellepaneler og MPPT-laderegulatoren i teknisk rom.
  • Bobil og ekspedisjonskjøretøy: Ekstra kretsbeskyttelse i vanntett MC4-holder på taket foran takgjennomføringen til bodelen.
  • Nettilknyttede solcelleanlegg på bolighus: Strengbeskyttelse i utvendige DC-koblingsbokser tilknyttet hybridinvertere.
  • Maritime installasjoner: Trygg avsikring av solcellerekker på seilbåter og yrkesfartøy der fuktbestandighet og høy sikkerhet er påkrevd.

Råd for dimensjonering, montasje og vedlikehold

Før sikringen monteres, må det kontrolleres at panelenes maksimale seriekoblede sikringsverdi (oppgitt som Series Fuse Rating på panelets dataskilt) tilsier bruk av 20A sikring.

Sørg alltid for at solcellekretsen er gjort spenningsløs, enten ved å dekke til panelene eller koble fra hovedbryteren, før sikringen settes inn eller skiftes i en MC4- eller DIN-holder. Dette forhindrer farlig gnistdannelse under innsetting.

Sjekk jevnlig at sikringsholderens pakninger er intakte for å forhindre fuktinntrengning, og ha alltid noen ekstra 10x38 mm 20A sikringer liggende klare i anleggets reservesortiment for rask utskifting dersom en feil skulle oppstå.

Tekniske spesifikasjoner

  • Produkttype: DC sylindersikring for solcelleinstallasjoner (gPV)
  • Sikringsformat: Standard 10 x 38 millimeter
  • Nominell merkestrøm: 20 ampere kontinuerlig
  • Maksimal driftsspenning: 1000V DC likestrøm
  • Karakteristikk: gPV spesialkarakteristikk for fotovoltaiske systemer
  • Slukkemedium: Kvartssand for sikker og kontrollert lysbueslukking
  • Endestykker: Maskinert kobberlegering med korrosjonsbeskyttende belegg
  • Kompatibilitet: MC4 inline sikringsholdere og 10x38 mm modulære DIN-skinneholdere
  • Bruksområde: Solcelleanlegg, PV-strenger, hyttekraft, bobil, båt og energilagringssystemer
VarenummerPTV-FUS-20A
Tilgjengelighet48 timer
VarehusVårt lager
