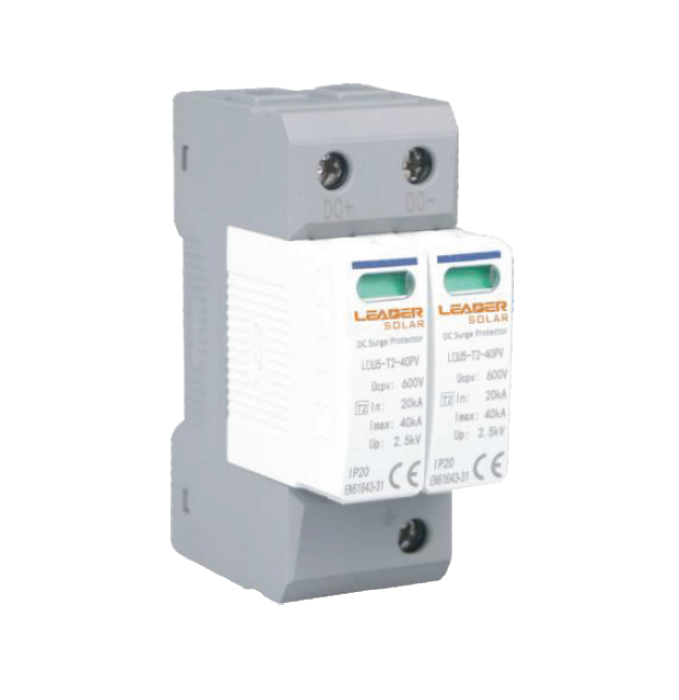

Overspenningsvern DC 600V, Leader

Overspenningsvern DC 600V Leader – beskyttelse for solcelleanlegg

Overspenningsvern DC 600V fra Leader er beregnet for bruk i likestrømsanlegg, blant annet solcelleinstallasjoner der det er behov for ekstra beskyttelse mot skadelige overspenninger. Vernet monteres på DC-siden av anlegget og kan bidra til å beskytte tilkoblet utstyr mot spenningsstøt som blant annet kan oppstå ved lynnedslag eller induserte overspenninger i kablene.

I et solcelleanlegg er solcellepanelene koblet til en laderegulator eller inverter via kabler som kan være utsatt for elektriske forstyrrelser. Et egnet DC-overspenningsvern er derfor en viktig komponent å vurdere når du planlegger et robust og driftssikkert solcellesystem. Dette 2-polede overspenningsvernet fra Leader er laget for likespenning opptil 600 V DC og har en oppgitt maksimal strømkapasitet på 40 kA.

Overspenningsvern for solcellepanel og laderegulator

Overspenningsvern brukes for å begrense virkningen av kortvarige spenningsøkninger i elektriske anlegg. I solcelleinstallasjoner kan slike overspenninger oppstå som følge av lynnedslag i nærheten eller andre elektriske hendelser. Overspenninger kan forplante seg gjennom kabler og utsette laderegulatorer, invertere og annet tilkoblet utstyr for belastninger de ikke er konstruert for.

Leader DC 600V er særlig aktuelt for solcelleanlegg der vernet plasseres mellom solcellepanelene og laderegulatoren. Det kan også være relevant i nettilknyttede solcelleinstallasjoner, forutsatt at vernet passer til anleggets elektriske spesifikasjoner og den aktuelle installasjonsløsningen.

Behovet for overspenningsbeskyttelse avhenger blant annet av anleggets utforming, kabellengder, plassering og risikovurdering. Lange kabelstrekk mellom solcellepaneler og elektronisk utstyr kan gjøre det særlig aktuelt å vurdere beskyttelse mot induserte overspenninger.

Det er viktig å merke seg at et overspenningsvern reduserer risikoen for skader, men ikke gir en absolutt garanti mot skade ved lynnedslag. Riktig dimensjonering, jording og installasjon er avgjørende for at beskyttelsen skal fungere etter hensikten.

2-polet DC-vern med spenningsgrense på 600 V

Overspenningsvernet har en 2-polet utførelse og er beregnet for likespenning opptil 600 V DC. Spenningsgrensen gjør det aktuelt for passende solcelleanlegg med høyere DC-spenning enn tradisjonelle 12- og 24-volts batterisystemer.

Før du velger overspenningsvern, må du kontrollere at maksimal spenning fra solcellepanelene under aktuelle temperaturforhold ikke overskrider vernets spesifiserte grense. Solcellepanelenes åpne kretsspenning, ofte angitt som Voc, kan øke når temperaturen synker. Derfor må den samlede strengspenningen beregnes etter panelprodusentens data og gjeldende dimensjoneringsregler.

Den oppgitte maksimale strømkapasiteten på 40 kA er en viktig produktopplysning, men bør ikke forveksles med anleggets normale driftsstrøm eller en generell garanti for beskyttelsesnivået. Ved valg av overspenningsvern må også relevante spesifikasjoner for vernet, systemspenningen og installasjonsforholdene vurderes.

Enkel montering på DIN-skinne

Leader DC 600V er utformet for montering på DIN-skinne. Dette er en vanlig monteringsstandard for elektriske komponenter i fordelings- og sikringsskap, og gjør det mulig å plassere overspenningsvernet sammen med annet kompatibelt DIN-montert utstyr.

Ved planlegging av installasjonen bør du sørge for tilstrekkelig plass, egnede tilkoblinger og en løsning som gjør det mulig å utføre kontroll og vedlikehold. Kapsling, kabeldimensjoner, tilkoblingspunkter og eventuell forankoblet beskyttelse må velges etter produsentens dokumentasjon og kravene som gjelder for anlegget.

Overspenningsvernet bør inngå som en del av en helhetlig beskyttelsesløsning. Riktig plassering og korte, hensiktsmessige forbindelser til jordingssystemet kan ha betydning for hvor effektivt vernet begrenser overspenninger.

Egnet for ulike typer solcelleinstallasjoner

Overspenningsvern DC 600V Leader kan være aktuelt i flere typer solcelleanlegg, så lenge elektriske spesifikasjoner og installasjonskrav er oppfylt.

Typiske bruksområder omfatter:

• Solcelleanlegg med laderegulator: Beskyttelse på DC-siden mellom solcellepanelene og regulatoren, der dette er riktig for systemet.
• Solcelleanlegg med inverter: Overspenningsbeskyttelse på likestrømssiden i kompatible installasjoner.
• Anlegg med lange kabelstrekk: Vurdering av ekstra beskyttelse når kablene kan påvirkes av induserte overspenninger.
• Faste solcelleinstallasjoner: Integrering i et egnet elektrisk fordelings- eller beskyttelsessystem.

Det er ikke tilstrekkelig å velge vern ut fra spenningsverdien alene. Kontroller at produktet passer til systemets oppbygning, jordingsløsning og krav til overspenningsbeskyttelse. I enkelte installasjoner kan det være nødvendig med flere beskyttelsestiltak på forskjellige deler av anlegget.

Viktig om sikkerhet og installasjon

Elektriske installasjoner med høy DC-spenning krever særlig omtanke. Likestrøm fra solcellepaneler kan være farlig, og en solcellestreng kan fortsatt produsere spenning når det er dagslys, selv om annet utstyr er koblet fra.

Arbeid med fast elektrisk installasjon skal utføres av en registrert installasjonsvirksomhet når regelverket krever det. Sparelys opplyser at fast installasjon med spenning over 48 V eller 200 VA kun kan installeres av en registrert installasjonsvirksomhet.

Følg alltid produsentens monteringsanvisning, kontroller anleggets maksimale DC-spenning, og sørg for korrekt jording og koordinering med øvrig beskyttelsesutstyr. Bruk ikke et overspenningsvern i et system som overskrider de angitte spesifikasjonene.

Produktspesifikasjoner

• Produkt: Overspenningsvern DC 600V
• Merke: Leader
• Type: Overspenningsvern for likestrøm (DC)
• Antall poler: 2
• Nominell spenningsgrense: Opptil 600 V DC
• Oppgitt maksimal strømkapasitet: 40 kA
• Montering: DIN-skinne
• Bruksområde: Solcelleanlegg og kompatible DC-installasjoner
• Varenummer: 1028953
• Datablad

Kontroller den aktuelle produktoppføringen og produsentens dokumentasjon for fullstendige elektriske data, inkludert øvrige vernparametere som er nødvendige for å vurdere kompatibiliteten med anlegget.

Et viktig tillegg til riktig dimensjonert solcellebeskyttelse

Overspenningsvern DC 600V Leader er et alternativ for deg som trenger overspenningsbeskyttelse på likestrømssiden i et kompatibelt solcelleanlegg. Med 2-polet utførelse, støtte for opptil 600 V DC og DIN-skinne-montering er det beregnet for integrering i egnede elektriske installasjoner.

For å oppnå best mulig beskyttelse bør vernet velges som del av en samlet vurdering av solcellepaneler, laderegulator eller inverter, kabelstrekk, jording og øvrige beskyttelseskomponenter. Kontroller alltid at alle spesifikasjoner stemmer med anlegget før bestilling og installasjon.

Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
