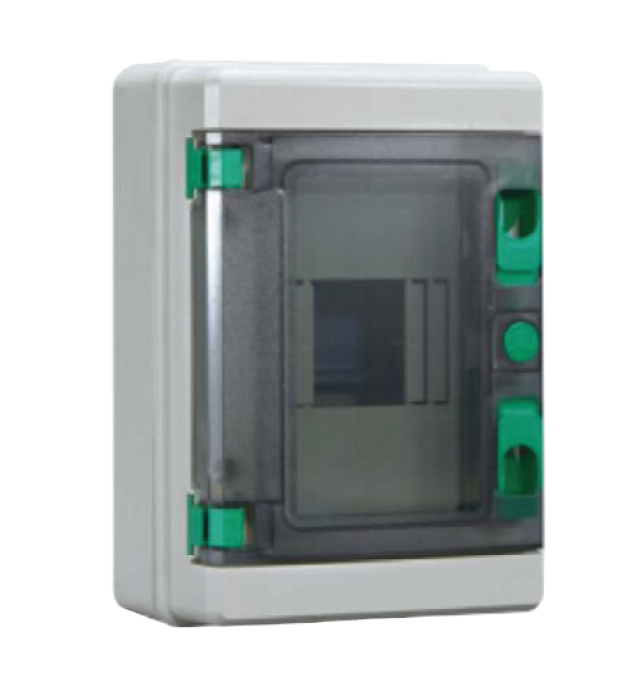

Sikringsskap HA-4 IP65 – Vanntett Fordelingsskap med 4 DIN-Modulplasser

Sikker og ryddig kapsling av elektriske komponenter er en forutsetning for lang levetid og trygg drift, spesielt i krevende omgivelser. Dette kompakte fordelingsskapet HA-4 er et robust, utenpåliggende sikringsskap med plass til fire standard DIN-moduler. Skapet har en solid IP65-kapsling som gir full beskyttelse mot vannsprut, støv og mekanisk påvirkning. Dette gjør det til et opplagt valg for solcelleinstallasjoner, hytter, fritidsbåter, bobiler, garasjer og landbruksbygg der det kreves en pålitelig underfordeling eller en dedikert strengboks for likestrøm (DC) eller vekselstrøm (AC).

Hvorfor IP65-kapsling er avgjørende i fuktige og støvete miljøer

I uoppvarmede hytteboder, tekniske rom, motorrom eller utendørs på en hyttevegg vil temperaturforskjeller, luftfuktighet og kondens raskt kunne skade elektrisk materiell. Dersom sikringer og koblingsklemmer utsettes for fuktighet, oppstår det overgangsmotstand, korrosjon og i verste fall kortslutninger og krypstrømmer.

Sikringsskap HA-4 er sertifisert i henhold til industristandarden IEC 62208 for tomme kapslinger og leverer en beskyttelsesgrad på IP65. Det første sifferet, 6, garanterer at skapet er fullstendig støvtett, slik at verken sagflis i verkstedet, støv på låven eller sandpartikler slipper inn til elektronikken. Det andre sifferet, 5, betyr at skapet motstår kraftig spyling og vannsprut fra alle kanter. En kraftig pakning i formstøpt elastomer mellom lokk og bunndel sørger for at fukt holdes ute selv under kraftig regnvær og krevende norske vinterforhold.

Fire standard DIN-moduler gir stor fleksibilitet

Innvendig er skapet utstyrt med en ferdig montert 35 mm DIN-skinne i metall, som gir universell kompatibilitet med alle standardiserte modulære komponenter. Kapasiteten på fire moduler (18 mm bredde per modul) gir en rekke praktiske kombinasjonsmuligheter:

Du kan montere opptil fire 1-polede DC- eller AC-automatsikringer for separat sikring av belysnings- og forbrukskurser i et 12V- eller 24V-anlegg.
Du kan installere en 2-polet hovedbryter sammen med en 2-polet DC-sikring for sikker manuell utkobling av solcellepaneler.
Skapet har perfekt størrelse for å romme et 2-polet overspenningsvern (SPD) og en modulær sikringsholder for 10x38 mm sylindersikringer, noe som gir en komplett og profesjonell overspennings- og strengbeskyttelse for solcelleanlegg.

Formatet egner seg også ypperlig for montering av digitale energimålere, tidsur eller modulære releer i mindre automasjonsløsninger.

Gjennomsiktig inspeksjonsluke og integrert kabelhåndtering

Skapet er utstyrt med en hengslet, røyksotet inspeksjonsluke med integrert pakning og klikklås. Den transparente fronten gjør at du umiddelbart kan sjekke driftsstatusen på anlegget og se om en sikring eller et overspenningsvern har løst ut, uten å måtte skru opp skapet eller bryte den vanntette forseglingen.

Innvendig gir skapets dybde på 100 mm rikelig med arbeidsrom for legging og bøying av grove kabler, noe som er spesielt viktig når man arbeider med stive installasjonskabler eller grove batterikabler på 16 mm² og 25 mm². Både topp, bunn og bakside er utstyrt med utstansbare svekninger (knockouts) tilpasset standard metriske kabelnipler, slik at du enkelt kan føre inn kabler med optimal strekkavlastning og full tetthet.

Allsidige bruksområder fra solceller til båt og bobil

Den kompakte konstruksjonen og de fysiske målene på 210 x 143 mm gjør HA-4 svært lettplassert:

Solcelle- og hytteanlegg: Ideell som utvendig eller innvendig strengboks (combiner box) mellom solcellepanelene og laderegulatoren, der sikringer og overspenningsvern må stå beskyttet mot vær og vind.
Bobil og vanlife: Gir en ryddig og brannsikker samling av 12V-hovedsikringer og skillereleer i lasterommet eller under setekassene.
Båt og maritimt miljø: Perfekt fordelingstavle for lensepumper, dekksbelysning og navigasjonsutstyr i fuktige oppbevaringsrom eller under dekk.
Garasjer, verksteder og pumpehus: Gir pålitelig innkapsling av sikringer og styrestrøm til borehullspumper, vanningsanlegg og utendørs lysanlegg.

Råd for montasje og vedlikeholdsfri kabling

For å opprettholde IP65-tettheten og sikre optimal levetid, bør skapet monteres i henhold til god installasjonspraksis.

Monter skapet vertikalt på et stabilt underlag ved hjelp av de utvendige festepunktene, slik at skruene ikke trenger gjennom det indre forseglingrommet.

Bruk alltid korrekte IP68-kabelnipler med gummipakning i de utstansede kabelinnføringene, og tilpass pakningene etter kabelens ytre diameter.

Det anbefales å føre tilførselskablene inn i bunnen av skapet der det er mulig. Dette etablerer en naturlig dryppnese på kablene og forhindrer at vann ledes mot pakningene.

Sørg for at den røyksotede frontluken trykkes ordentlig igjen etter inspeksjon, slik at låseklipsen går i inngrep og klemmer pakningen flatt mot kapslingen.
