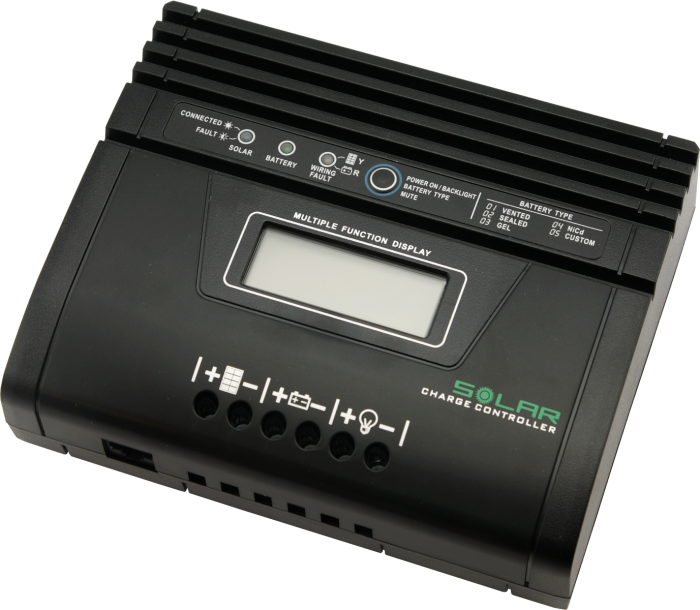

En rimelig regulator med innebygget display.
Hva er en MPPT laderegulator?
Når man kopler et solcellepanel til en batteribank via en normal laderegulator må solcellepanelene produsere strøm med en spenning som er tilpasset batteriene. I et 12V system vil det si 10,5V - 14,5V alt etter ladetilstanden til batteriene. Et solcellepanel på 120W har typisk en strømproduksjon på inntil 7A, ved 10,5V batterispenning blir dette 73,5Watt lading (10,5V x 7A = 73,5W). Den mest effektive spenningen for et solcellepanel er imidlertid typisk rundt 17,15V, hvor det kan gi en lading på 120W (17,15V x 7A = 120W).
Det en MPPT laderegulator gjør er med jevne mellomrom å måle den optimale ladespenningen fra solcellepanelene og la solcellepanelene levere strøm i denne spenningen. MPPT laderegulatoren transformerer så ned denne strømmen til en spenning som er ideell å lade batteriene med. Dermed kan spenningen som kommer inn fra solcellepanelene til laderegulatoren ligge på 17,15V og spenningen som går ut fra laderegulatoren til batteriene ligge på f.eks. 14,1V.
Man ser raskt at en MPPT laderegulator skiller seg fra en vanlig laderegulator. Den er betydelig tyngre og større for å få plass til omformeren som skal transformere ned spenningen.
Flere forbrukskurser
Laderegulatoren har en tilkopling til forbruk. Her kan man kople til flere kurser som vil gå på regulatorens "automatsikring" i fellesskap. Dersom man ønsker å dele opp i flere kurser med sikring på hver kurs, kan man benytte Strømfordelingsblokk for 6 flatstiftsikringer, 202-06U med tilhørende flatstiftsikringer eller Ferdigkoplet sikringsskap med automatsikringer. Begge gjør samme jobben.
Tekniske spesifikasjoner:
- Maks ladestrøm: 25A (300 watt solcellepanel)
- Solcellespenning: 15-37 volt**
- Ikke egnet til solcellepanel med spenning over 37 volt (f.eks. vårt 200 watt panel)
- Egetforbruk: mindre enn 1W
- Inntil 97% effektiv omforming
- Batterispenning: 12 volt
- Batterivelger for GEL/AGM, Åpne blysyrebatteri og Lukkede blysyrebatteri
- Temperaturkompensasjon
- Overladingsvern
- Beskyttet mot feil polaritet fra solcellepanel
- Beskyttet mot feil polaritet fra batteri
- "Automatsikring" (regulatoren kopler fra dersom forbruk/lading er høyere enn regulatorens kapasitet)
- Kapslingsgrad: IP43
- Dimensjon: 135 x 170 x 58mm
- Vekt: ca 920 gram
** Ved lavere temperaturer enn 25°C øker spenningen fra solcellepanelene. Det må legges inn en sikkerhetsmargin på MINST 15% ved kalkulering av spenning og valg av laderegulator.
Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
