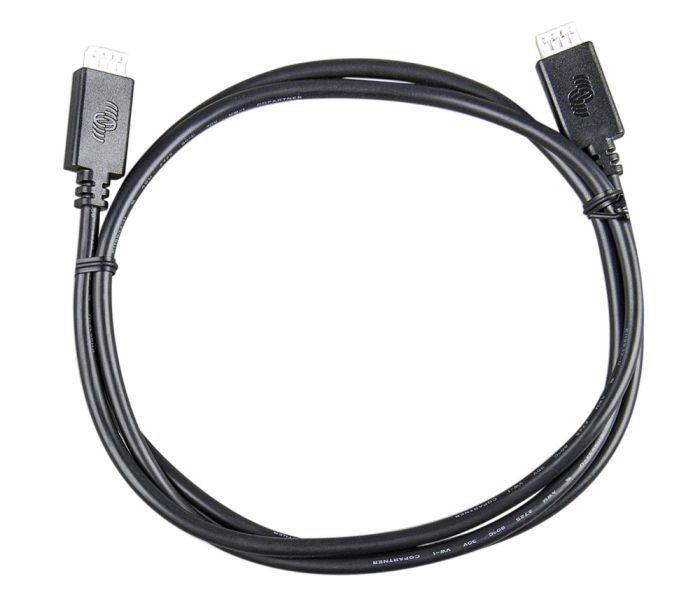

Victron VE.Direct Kabel 0,9 Meter – Datakabel for GX-Enheter, MPPT og Batterimonitorer
Presis overvåking og sømløs kommunikasjon mellom de ulike kraftelementene er avgjørende for å oppnå maksimal ytelse og levetid i et Victron Energy-anlegg. Denne originale VE.Direct-kabelen på 0,9 meter (90 centimeter), levert under produsentens artikkelnummer ASS030530209, er en spesialisert firespors datakabel utviklet for direkte dataoverføring mellom kompatible Victron-enheter. Kabelen etablerer en driftssikker forbindelse mellom solcelleregulatorer, batterimonitorer og vekselrettere til sentrale styringsenheter som Color Control GX, Cerbo GX eller Venus GX. Med en lengde på nitti centimeter er kabelen skreddersydd for installasjoner der utstyret er montert i umiddelbar nærhet av hverandre, som i et teknisk skap, bak et kontrollpanel eller på en felles montasjeplate i båt, bobil eller hytte.
Hva er VE.Direct og hvordan fungerer dataoverføringen?
VE.Direct er Victron Energys egenutviklede serielle kommunikasjonsprotokoll, konstruert spesifikt for å overføre detaljerte driftsdata og styringskommandoer med minimalt energiforbruk og høy støyimmunitet. Kabelen er utstyrt med en kompakt 4-pinners kontakt i hver ende som etablerer en toveis datalinje mellom kraftelektronikken og systemets overvåkingsenhet.
Gjennom kabelen overføres kritiske sanntidsdata kontinuerlig. Dette inkluderer solcellepanelenes øyeblikkseffekt i watt, ladespenning, ladestrøm i ampere, batteribankens nøyaktige ladetilstand (SoC) i prosent, samt historiske logger og feilkoder. Tilkoblingen er helautomatisk og ren plug-and-play: Så snart pluggene settes inn i de respektive VE.Direct-portene, gjenkjenner systemet apparatet automatisk uten behov for manuell konfigurering, nettverksinnstillinger eller installasjon av eksterne drivere.
Optimal 0,9 meters lengde gir ryddige tekniske rom
Plasseringen av elektroniske komponenter i mobile installasjoner og tekniske skap krever ofte fleksibilitet i kabellengdene. En ultrakompakt kabel på tretti centimeter kan ofte bli akkurat for kort dersom regulatoren og skjermen er montert med en liten avstand, mens kabler på to eller tre meter skaper store mengder unødvendig ledningskveiler.
En lengde på 0,9 meter representerer den gylne middelvei for mange montører. Nitti centimeter gir tilstrekkelig rekkevidde til å føre kabelen pent gjennom kabelkanaler, bak skillevegger eller mellom komponenter plassert på tilstøtende montasjeskinner, uten at kabelen står i mekanisk spenn. Samtidig slipper du overskytende kabelkveiler som tar opp verdifull plass, fanger støv og kan hindre fri luftsirkulasjon rundt kjøleribbene på ladere og vekselrettere.
Sømløs integrasjon mot GX-enheter og VRM-portalen
Kabelen fungerer som det fysiske bindeleddet som mater måleverdier inn i Victrons operativsystem (Venus OS) på Color Control GX, Cerbo GX eller Ekrano GX.
Når dataene er samlet i GX-enheten, vises all systeminformasjon samlet på en oversiktlig lokal skjerm. Dersom anlegget kobles til internett via WiFi, kablet nettverk eller en 4G-ruter, overføres all telemetri automatisk til Victron Remote Management (VRM-portalen). Dette gjør det mulig å sitte hjemme i stuen og overvåke ladestatus, strømforbruk og solinnstråling på hytta eller i båten via mobiltelefon eller datamaskin. Du kan også motta automatiske push-varsler ved lav batterispenning og utføre fjernevaluering av anleggets tilstand.
Bred enhetskompatibilitet i Victron-universet
Kabelen er utstyrt med standardiserte 4-pinners kontakter og kan benyttes mot alle Victron Energy-produkter med en dedikert VE.Direct-kommunikasjonsport:
SmartSolar og BlueSolar MPPT-laderegulatorer: Overfører nøyaktig solenergiproduksjon, spenningskurver og aktive ladefaser direkte til systemskjermen.
BMV-batterimonitorer: Full integrasjon med BMV-700, BMV-702 og BMV-712 Smart for presis visning av strømforbruk, gjenstående amperetimer og batterihelse.
SmartShunt: Perfekt forbindelse fra den kompakte måleshunten i batterikassen og inn til sentralenheten.
Phoenix Inverter VE.Direct: Gir mulighet for å overvåke vekselretterens belastning og spenning, samt styre av- og påslaging direkte fra overvåkingspanelet.
Robust 4-pinners kontakt med mekanisk styrespor
Pluggene på kabelen er støpt i formstabil termoplast og har integrerte styrespor som gjør det fysisk umulig å sette kontakten inn feil vei i apparatet.
Pluggene har en presis pasning som sitter fast og sikkert i kontakthuset på enhetene. Dette sikrer en vibrasjonssikker forbindelse som forhindrer periodiske kontaktbrudd under rystelser på ujevne veier i en bobil, eller ved stampesjø i en fritidsbåt. Kabelkappen er fleksibel og tåler gjentatt bøying ved montering i trange hulrom uten at de innvendige lederne svekkes.
Allsidige bruksområder
Den allsidige lengden på 90 centimeter gjør kabelen velegnet i mange ulike installasjonsmiljøer:
- Fritidsbåt og seilbåt: Sammenkobling av SmartShunt og MPPT-regulator til en Cerbo GX plassert i navigasjonshjørnet eller under kartbordet.
- Bobil og vanlife: Ryddig forbindelse mellom kraftelektronikk i garasjerommet eller under setekassen og et betjeningspanel på veggen.
- Hytteanlegg med solceller: Forbindelse mellom flere solcelleregulatorer og en felles GX-sentral montert på en montasjeplate i det tekniske rommet.
- Nødstrømsanlegg og industri: Pålitelig telemetrioverføring i modulære reservestrømsskap for telekom og sikkerhetssystemer.
Råd for montasje og føring
Installasjonen er helautomatisk og krever ingen spesialverktøy. Orienter pluggen i henhold til styresporet i apparatets VE.Direct-port, og trykk den bestemt inn til den har full kontakt i bunnen av kontakthuset.
Selv om kabelen har god immunitet mot forstyrrelser, anbefales det å legge den med litt avstand til grove 230V-vekselstrømsledninger og kraftige batterikabler der det er mulig. Ved kryssing av høystrømskabler bør dette gjøres vinkelrett for å minimere risikoen for indusert interferens. Fest kabelen langs føringsveien med lette klammer eller strips slik at den ikke blir liggende og gnage mot skarpe metallkanter.
Tekniske spesifikasjoner
- Produkttype: Seriell kommunikasjonskabel for likestrømsanlegg
- Produsent: Victron Energy
- Produsentens artikkelnummer: ASS030530209
- Kabellengde: 0,9 meter (90 cm)
- Tilkoblingstype: 4-pinners VE.Direct-kontakt i begge ender
- Signalprotokoll: VE.Direct toveis seriell datakommunikasjon
- Kappefarge: Sort
- Enhetskompatibilitet: Color Control GX, Cerbo GX, Venus GX, SmartSolar MPPT, BlueSolar MPPT, BMV-70x-serien, SmartShunt og Phoenix Inverter VE.Direct
- Bruksområde: Systemkommunikasjon og telemetrioverføring i båt, bobil, hytte og tekniske skap
