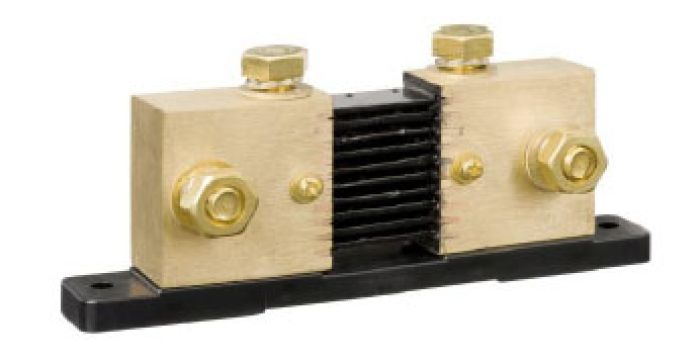

1000A shunt til Victron enheter.
- Victron art.nr.: SHU102050200
- Kapasitet: 1000A
- Mål: 80x30x168mm
Heavy duty shunt for måling av strøm opp til 1000A. Dette er en 1000A/50mV shunt, andre er tilgjengelige opptil 6000 ampere
Utdrag fra BMV instruksjonsbok om bruk av alternative shunter
BMV leveres med en 500A / 50mV shunt. For de fleste bruksområder bør dette passe. BMV kan imidlertid konfigureres til å fungere med et bredt spekter av forskjellige shunter. Shunter på opptil 9999A, og/eller 75mV kan brukes. Når du bruker en annen shunt enn den som følger med BMV, vennligst fortsett som følger:
1. Skru løs PCB fra den medfølgende shunten.
2. Monter PCB på den nye shunten, og sørg for at det er god elektrisk kontakt mellom PCB og shunt.
3. Koble til shunten og BMV som vist i hurtiginstallasjonsveiledningen.
4. Følg oppsettsveiviseren (seksjon 1.1 og 1.2).
5. Etter at installasjonsveiviseren er fullført, still inn riktig shuntstrøm og shuntspenning i henhold til avsnitt 4.2.5, innstillingsnummer 65 og 66.
6. Hvis BMV leser en strøm som ikke er null selv når det ikke er last og batteriet ikke lades: kalibrer nullstrømavlesningen (se avsnitt 4.2.1, innstillingsnummer 09)
