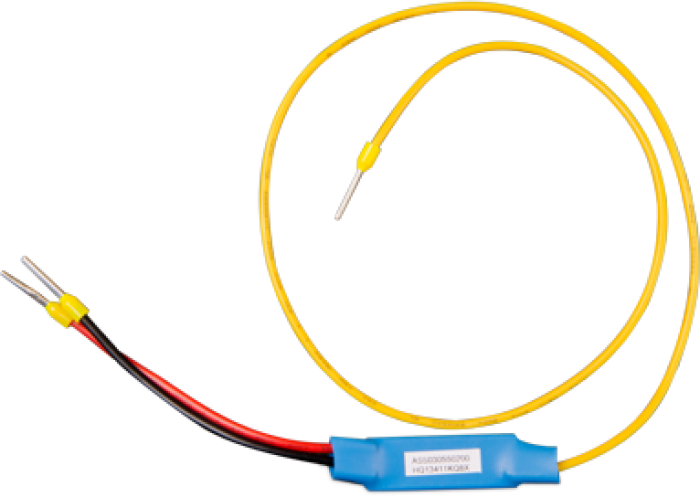

Victron Non-inverting Remote On-Off Cable – Intelligent BMS-Styringskabel for Victron Systemer
Optimal utnyttelse og pålitelig beskyttelse av moderne litiumbatterier krever presis samhandling mellom batteriets overvåkingssystem og ladekildene i anlegget. Denne originale Victron Non-inverting Remote On-Off-kabelen er et spesialisert grensesnitt utviklet for å koble Victrons batteristyringssystemer (BMS) direkte sammen med laderegulatorer, batteriladere og vekselrettere. Kabelen oversetter styresignalene fra et aktivt høyt BMS-signal, slik at tilkoblede apparater slås av og på elektronisk på en trygg og kontrollert måte. Dette gjør den til en uunnværlig komponent i avanserte 12V, 24V og 48V solcelle- og batterianlegg i hytter, båter, bobiler og næringsbygg.
Hva er en non-inverting styrekabel og hvordan fungerer logikken?
Begrepet non-inverting betyr at kabelen ikke inverterer eller snur det elektriske styresignalet den mottar. Den opprettholder en direkte én-til-én logikk mellom styreenheten og apparatet som kontrolleres.
Når et Victron BMS-system har normale driftsbetingelser på batteribankens celler, sender det ut et aktivt høyt signal (Charge Disconnect eller Load Disconnect). Så lenge dette signalet er høyt, sørger den non-inverting kabelen for at det tilkoblede apparatet holdes slått på og i full drift.
Dersom en battericelle opplever overspenning, underspenning eller for lav temperatur, vil BMS-enheten umiddelbart trekke styresignalet lavt (bryte signalet). Den non-inverting kabelen reagerer momentant på dette spenningsfallet og slår av det tilkoblede apparatet. Dette sikrer at ladingen eller forbruket stanses umiddelbart før batteriet tar permanent skade.
Essensiell beskyttelse for litiumbatterier (LiFePO4)
Litium-jernfosfat-batterier har overlegen syklustoleranse og lav vekt sammenlignet med tradisjonelle blybatterier, men de er ekstremt sårbare for overoppheting ved overlading samt celleskader ved dyp utlading. En ekstern BMS må derfor ha uinnskrenket autoritet til å stanse alle energikilder inn og ut av batteribanken.
Uten en slik logisk styrekabel måtte man ha koblet inn store, mekaniske høystrømsreleer eller kraftige kontaktorer på hovedkablene for å kutte strømmen fysisk ved en feilsituasjon.
Ved å benytte denne non-inverting kabelen slipper du store kontaktorer. Kabelen kobles rett inn i apparatets eksisterende fjernstyringsinngang (Remote On-Off). Ladingen fra en solcelleregulator eller en landstrømlader stanses dermed på det interne elektroniske kontrollnivået, noe som er langt sikrere, mer elegant og vesentlig mer energieffektivt.
Skånsom utkobling uten lysbuer og unødig slitasje
Når en kraftig ladestrøm på flere titalls ampere brytes mekanisk under full belastning, dannes det lett destruktive lysbuer over kontaktflatene på mekaniske releer. Dette kan føre til fastbrenning av kontaktene og overspenningstransienter i likestrømssystemet.
Den elektroniske signalstyringen via Victron Non-inverting kabelen eliminerer denne utfordringen fullstendig. Solcelleregulatoren eller laderen struper strømproduksjonen kontrollert ned til null før den går i hvilemodus. Dette skåner både kraftelektronikken, kablene og batteripolene, samtidig som systemet ikke trekker unødig tomgangsstrøm fra batteriet når anlegget er midlertidig utkoblet.
Bred enhetskompatibilitet i Victron Energy-universet
Kabelen er konstruert for sømløs integrasjon i Victrons modulære økosystem og fungerer optimalt sammen med et bredt spekter av enheter:
Batteristyringsenheter: Fullt kompatibel med Victron VE.Bus BMS, miniBMS, smallBMS og Smart BMS, der kabelen typisk kobles til utgangen for ladestans (Charge Disconnect).
Solcelleregulatorer: Ideell for styring av SmartSolar MPPT og BlueSolar MPPT-modeller som er utstyrt med en to-polet fjernstyringsterminal (Remote Terminal).
Nettdrevne ladere: Velegnet for styring av industrielle batteriladere, inkludert Skylla-TG og Skylla-IP44-seriene.
Vekselrettere og utstyr: Kan benyttes mot utvalgte Phoenix vekselrettere og andre enheter med tilsvarende fjernstyringslogikk der lasten skal kobles ut ved lav batterispenning.
Råd for installasjon og feilfri tilkobling
Installasjonen er rask og krever kun grunnleggende forståelse for koblingsskjemaet til den aktuelle BMS- og ladermodellen.
Kabelens inngangsside kobles til den relevante utgangen på batteristyringen, for eksempel Charge Disconnect-klemmen på en miniBMS.
Pluggenden settes inn i den dedikerte fjernstyringsporten på solcelleregulatoren eller laderen, etter at den opprinnelige fabrikkmonterte kortslutningsbøylen på terminalen er fjernet.
Etter tilkobling bør funksjonen verifiseres, enten ved å observere lysdiodene på ladeenheten eller via VictronConnect-appen over Bluetooth. Når BMS-en er aktiv og batteriet er friskt, skal laderegulatoren lyse for aktiv lading. Dersom styresignalet kobles fra manuelt under test, skal regulatoren umiddelbart skifte status til avslått eller deaktivert.
Tekniske spesifikasjoner
- Produkttype: Fjernstyringskabel for batteristyringssystem (BMS)
- Produsent: Victron Energy
- Produsentens artikkelnummer: ASS030550320
- Modell: Non-inverting remote on-off cable
- Logikktype: Ikke-inverterende styring (høyt signal inn gir påslått apparat)
- Inngangsspenningsområde: Kompatibel med 12V, 24V og 48V systemer
- Tilkobling: Plugg for apparatinngang og frie ledere for BMS-tilkobling
- Kappefarge: Sort
- Bruksområde: Styring av laderegulatorer, ladere og inverters fra Victron BMS
Ofte stilte spørsmål
Hva er forskjellen mellom en inverting og en non-inverting kabel fra Victron?
Forskjellen ligger i hvordan apparatet reagerer på signalet. En non-inverting kabel slår apparatet på når styresignalet er høyt, og av når signalet forsvinner. En inverting kabel gjør det motsatte, og slår apparatet av når den mottar et høyt signal. Hvilken kabel du trenger avhenger av den interne logikken i apparatet som skal styres og hvilken utgang på BMS-en du benytter.
Kan denne kabelen benyttes i et 24V eller 48V solcelleanlegg?
Ja, kabelen håndterer de standardiserte spenningssignalene på tvers av 12V, 24V og 48V Victron-systemer, så lenge komponentene tilhører samme referansejord.
Trenger jeg denne kabelen hvis jeg bruker SmartSolar MPPT sammen med en VE.Bus BMS?
Ja, dersom du har et Victron litiumsystem med ekstern BMS og ønsker at BMS-en skal kunne stanse ladingen fra solcelleregulatoren ved celleubalanse eller kulde, er denne kabelen den enkleste og mest driftssikre måten å koble regulatorens fjernstyringsport sammen med BMS-ens Charge Disconnect-utgang.
