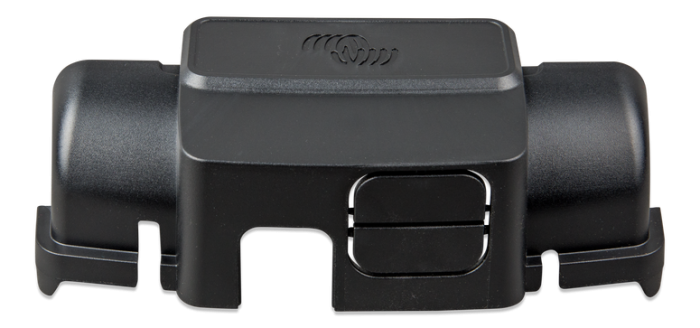

Victron MPPT WireBox-L MC4 – Kapsling og Berøringsbeskyttelse for Solcelleregulatorer
En trygg og estetisk tiltalende solcelleinstallasjon handler ikke bare om høyteknologisk elektronikk, men også om solid fysisk kapsling og beskyttelse av spenningsførende forbindelser. Victron Energy MPPT WireBox-L MC4, levert under artikkelnummer MPPA000300100, er et formsydd kabeldeksel konstruert spesifikt for Victrons større laderegulatorer i størrelse L utstyrt med fabrikkmonterte MC4-solcellekontakter. Dekselet monteres direkte under laderegulatoren og omslutter samtlige DC-tilkoblinger for både solcellepaneler og batteribank. Dette forhindrer utilsiktet berøring av elektriske kontakter, beskytter mot mekaniske skader og kortslutninger fra mistet verktøy, og gir hele montasjeveggen en ryddig og profesjonell avslutning. Enten du bygger opp et kraftig 150V-solcelleanlegg på hytta, installerer et energisystem i en bobil, eller monterer utstyr i en fritidsbåt, gir WireBox-L MC4 essensiell trygghet og en fabrikkmessig finish.
Livsviktig berøringsbeskyttelse ved høye spenninger opp til 150V
I moderne solcelleanlegg seriekobles ofte panelene for å redusere kabeltap og sikre at laderegulatoren starter tidlig på morgenen og lader effektivt selv i overskyet vær. Victron SmartSolar- og BlueSolar-regulatorer i 150V-serien opererer med inngangsspenninger på opptil 150 volt likestrøm (DC).
Ved spenningsnivåer over 60V DC representerer ubeskyttede terminaler og kontakter en reell fare for elektrisk støt og kraftige lysbuer. Dersom en skrutrekker eller et annet metallisk verktøy glipper under service i det tekniske rommet, eller hvis en gjenstand faller ned over tilkoblingene, kan det oppstå en massiv kortslutning med påfølgende brannfare.
Victron WireBox-L MC4 etablerer en isolerende og robust fysisk barriere som forsegler tilkoblingsområdet fullstendig. Dekselet gjør anlegget berøringssikkert og bidrar til at installasjonen oppfyller gjeldende sikkerhetskrav i henhold til internasjonale standarder for faste elektriske anlegg.
Skreddersydd for Victron L-chassis med MC4-tilkobling
Det er viktig å skille mellom Victrons Tr-modeller med skruterminaler og modellene med MC4-kontakter. WireBox-L MC4 er spesialtilpasset regulatorene som har integrerte MC4-hurtigkontakter på solcelleinngangen og tradisjonelle skruterminaler på batteriutgangen:
- SmartSolar MPPT 150/45 MC4
- SmartSolar MPPT 150/60 MC4
- SmartSolar MPPT 150/70 MC4
- BlueSolar MPPT 150/45 MC4
- BlueSolar MPPT 150/60 MC4
- BlueSolar MPPT 150/70 MC4
Dekselet er konstruert med millimeterpresisjon for å passe over de utstikkende MC4-hann- og hunnkontaktene i bunnen av regulatoren. Det integreres sømløst med det blå og sorte metallkabinettet og skrus fast i regulatorens originale monteringsspor ved hjelp av medfølgende skruer. Monteringen krever ingen modifikasjoner eller boring i selve regulatoren, noe som bevarer apparatets opprinnelige garanti og kapslingsgrad.
Ryddig kabelskjuling og mekanisk strekkavlastning
Uten et dekkende bunndeksel vil MC4-pluggene, kabelslyngene og de grove batterikablene henge synlig under regulatoren. Dette kan gi et uryddig inntrykk, og gjør ledningsnettet sårbart for mekanisk drag dersom noen hekter seg fast i kablene under transport eller lagring i samme rom.
WireBox-L MC4 er utstyrt med utstansbare kabelåpninger (knockouts) i bunnen og på sidene. Disse åpningene gjør det enkelt å føre kablene strukturert inn i koblingsrommet, og gir mulighet for å benytte standard kabelnipler eller gummigjennomføringer for solid mekanisk strekkavlastning. Dekselet skjuler de stive batterikablene og de voluminøse MC4-kontaktene fullstendig, og etterlater en ren og ryddig montasjeflate der ingen ubeskyttede koblinger er synlige.
Slagfast og flammehemmende konstruksjon for tøffe miljøer
Kabeldekselet er produsert i en høykvalitets teknisk termoplast med fremragende mekaniske egenskaper. Materialet er slagfast, formstabilt og flammehemmende, spesielt utviklet for å tåle krevende miljøer i tekniske rom, motorrom og batterikasser.
Kappen fungerer som et effektivt vern mot fallende gjenstander, byggestøv, spon og kondensdrypp som kan oppstå i uoppvarmede hytteboder eller maritime omgivelser. Plasten beholder sin mekaniske seighet over tid og sprekker ikke under vibrasjoner eller store temperatursvingninger mellom streng vinterkulde og varme sommerdager.
Allsidige bruksområder fra hyttekraft til båt og bobil
Takket være sin høye beskyttelsesgrad er WireBox-L MC4 velegnet i en lang rekke solcelleinstallasjoner:
- Solcelleanlegg på hytter: Sikrer tekniske rom og skap mot berøring, samtidig som montasjeveggen fremstår ryddig og oversiktlig for hele familien.
- Bobil og ekspedisjonskjøretøy: Beskytter regulatorkoblingene mot bagasje, verktøy og utstyr som fraktes i lasterom eller under sittebenker under kjøring på ujevne veier.
- Fritidsbåt og seilbåt: Gir en ekstra beskyttelse mot fuktighet, vibrasjoner og utilsiktet mekanisk kontakt i trange tekniske kasser eller under dørken.
- Næringsbygg og reservestrøm: Sikrer profesjonell standardheving som tilfredsstiller strenge krav til berøringssikkerhet i industrielle kontrolltavler.
Råd for enkel montering og ettermontering
WireBox-L MC4 kan monteres både under førstegangsinstallasjon og som en oppgradering på allerede monterte regulatorer.
Før monteringen starter, må solcellepanelene dekkes til eller kobles fra, og batteritilførselen må brytes slik at hele systemet er spenningsløst.
Fjern de utstansbare åpningene i bunnen av dekselet som passer til dine batterikabler. Før batterikablene gjennom åpningene og stram skruterminalene godt til. Koble deretter solcellepanelenes MC4-kontakter inn i regulatorens integrerte MC4-porter til de smekker i lås.
Skyv deretter WireBox-L opp på plass under regulatorens underdel slik at den griper inn i festesporene, og skru den fast med de medfølgende festeskruene. Kontroller at ingen kabler ligger i klem mot skarpe kanter før anlegget spenningssettes igjen.
Tekniske spesifikasjoner
- Produkttype: Kabeldeksel og berøringsbeskyttelse for laderegulator
- Produsent: Victron Energy
- Modellbetegnelse: MPPT WireBox-L MC4
- Produsentens artikkelnummer: MPPA000300100
- Størrelse: L (Large)
- Tilkoblingstype regulator: MC4 (for modeller med fabrikkmonterte MC4-porter på solcelleinngangen)
- Materiale: Slagfast og flammehemmende teknisk termoplast
- Farge: Sort finish tilpasset undersiden på Victron-regulatorer
- Kabelinnføring: Utstansbare knockouts i bunn og sider for fleksibel kabling og nipler
- Kompatibilitet: SmartSolar og BlueSolar MPPT 150/45 MC4, 150/60 MC4 og 150/70 MC4
- Bruksområde: Solcelleanlegg på hytte, bolig, båt, bobil og tekniske installasjoner
