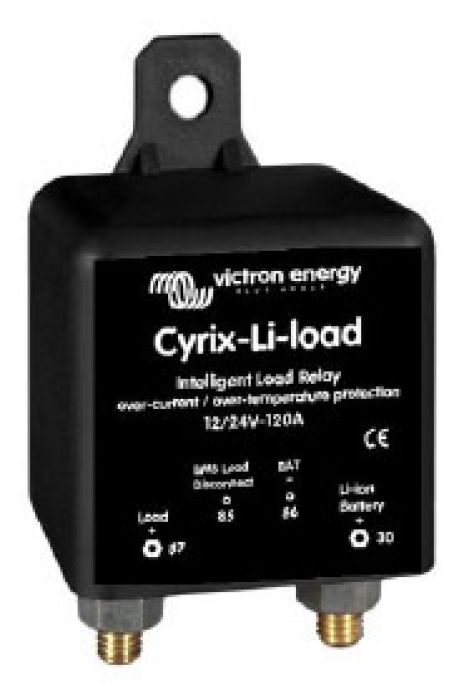

Victron Cyrix-Li-load 12/24V 120A CYR010120450 – Intelligent Lastrele for Litiumbatterier
Moderne litium-jernfosfatbatterier (LiFePO4) representerer det ypperste innen energilagring for mobile og stasjonære anlegg, men krever kompromissløs beskyttelse mot dyputlading. Victron Energy Cyrix-Li-load 12/24V 120A, levert under artikkelnummer CYR010120450, er et avansert mikroprosessorstyrt lastrele utviklet for sømløst samvirke med Victrons batteristyringssystemer (BMS). Releet overvåker styresignalene fra batteristyringen og kobler automatisk ut alle tilkoblede likestrømsforbrukere dersom en enkeltcelle i litiumbanken når sin kritiske nedre spenningsgrense. Med en kontinuerlig strømføringsevne på 120 ampere og automatisk spenningsgjenkjenning for både 12V- og 24V-systemer, gir Cyrix-Li-load en urokkelig sikkerhetsbarriere i båter, bobiler, ekspedisjonskjøretøy og hytter med litiumbatterier.
Hvorfor et dedikert lastrele er livsviktig for litiumbatterier
I tradisjonelle bly- og AGM-batterianlegg synker spenningen gradvis etter hvert som batteriet tappes, noe som gir en viss forvarsel før anlegget stopper helt opp. Litiumbatterier holder derimot en nesten konstant og flat spenningskurve gjennom hele utladingssyklusen, før spenningen stuper brått i det øyeblikket batteriet er tomt.
Dersom en enkeltcelle i en litiumbank utlades under sin absolutte minimumsgrense, vil det oppstå irreversible kjemiske skader i cellestrukturen. Dette fører til varig tap av kapasitet, økt indre motstand og i verste fall totalt batterihavari. I et 12V- eller 24V-anlegg er det uforsvarlig å stole på at forbrukere huskes slått av manuelt. Cyrix-Li-load fungerer som et automatisert sikkerhetsnett som griper inn og kutter strømmen til forbrukerne i samme sekund som batteristyringen varsler om kritisk lavt spenningsnivå.
Intelligent BMS-samhandling og forsinket gjeninnkobling
Releet er konstruert for å operere i direkte tospann med Victrons batteristyringsenheter, som VE.Bus BMS, smallBMS eller miniBMS. Disse enhetene overvåker spenningen og temperaturen på hver enkelt celle i batteribanken via batteriets integrerte balansekabler.
Når alle cellene har normal driftsspenning, holdes utgangen for lastutkobling (Load Disconnect) på BMS-en aktivt høy. Cyrix-Li-load forblir da lukket slik at strømmen flyter uhindret fra batteriet og ut til forbrukerne.
Så snart en celle faller under den kritiske spenningsterskelen, bryter BMS-en styresignalet. Cyrix-Li-load reagerer momentant og åpner kontaktsettet, slik at all tapping av batteriet stanses før cellene tar skade.
Når ladekilder som solceller, landstrømlader eller dynamo senere lader batteribanken opp igjen og cellene gjenvinner sikker spenning, kobler releet automatisk inn igjen. Innkoblingen skjer med en programmert tidsforsinkelse for å sikre at batterispenningen har stabilisert seg, noe som forhindrer skadelig av-og-på-veksling dersom spenningen vipper rundt terskelverdien.
Automatisk 12V og 24V spenningsgjenkjenning med 120A kapasitet
En stor teknisk fordel med denne modellen er dens brede spenningstoleranse og automatiske oppsett. Releet har innebygd automatisk gjenkjenning av systemspenningen og konfigurerer seg selv til drift på enten 12 volt eller 24 volt likestrøm uten behov for manuelle innstillinger.
Releet håndterer en kontinuerlig belastningsstrøm på hele 120 ampere. Dette tilsvarer en kontinuerlig forbrukseffekt på over 1400 watt i et 12V-anlegg og mer enn 2800 watt i et 24V-anlegg. I tillegg håndterer det kortvarige startstrømmer og strømtopper på opptil 180 ampere i fem sekunder. Dette sikrer at kraftige forbrukere med høyt innslagstrinn, som trykkvannspumper, kjølebokser eller mindre vekselrettere, starter problemfritt uten at releet løser ut.
Ekstremt lavt egetforbruk og termisk overvåking
Mange tradisjonelle høystrømsreleer trekker betydelig spoleeffekt så lenge de holdes innkoblet, og produserer dermed varme og unødig tapping av batteriet. Cyrix-Li-load benytter avansert mikroprosessorstyring som reduserer driftsforbruket til et absolutt minimum.
Dersom releet løser ut som følge av tomt batteri, faller egetforbruket til tilnærmet null. Dette sikrer at selve sikkerhetsreleet ikke bidrar til å tappe de gjenværende restene av energi ut av den allerede sårbare batteribanken under lengre fravær. Releet er i tillegg utstyrt med en integrert temperatursensor. Dersom utilstrekkelig kabeltiltrekking eller ekstrem omgivelsestemperatur skulle forårsake overoppheting av kontaktsettet, kobler releet automatisk ut for å forhindre termisk skade på kapslingen, og reaktiveres først når temperaturen har sunket til et trygt nivå.
Solide M6 terminaler for vibrasjonssikker kabling
Hovedstrømtilkoblingene på Cyrix-Li-load består av kraftige M6 gjengebolter i massiv, korrosjonsbestandig messing, komplett med tilhørende muttere og skiver.
Den generøse boltstørrelsen gir en solid metallisk anleggsflate for rørkabelsko på 16 mm², 25 mm² eller 35 mm². Kapslingen er produsert i slagfast, flammehemmende termoplast som tåler røffe påkjenninger i motorrom, batterikasser og under dørken på båter.
Allsidige bruksområder fra båt og bobil til hytteanlegg
- Cyrix-Li-load 120A dekker et bredt spekter av kritiske oppgaver i moderne litiuminstallasjoner:
- Bobil og campervan: Sikker frakobling av bodelsforbrukere (belysning, pumper, kjøleskap, USB-uttak og varmeapparat) fra et 12V eller 24V litiumbatteri ved fricamping over lengre perioder.
- Fritidsbåt og seilbåt: Beskytter forbruksbanken mot utilsiktet dyputlading fra navigasjonsinstrumenter, kjølebokser og lensepumper ved langvarig fortøyning i uthavn.
- Hytteanlegg med solceller: Automatisk laststyring for 12V og 24V fordelingskurser tilknyttet Victron Smart LiFePO4-batterier og VE.Bus BMS.
- Stasjonære reservestrømsanlegg: Pålitelig batteribeskyttelse i modulære UPS-systemer for telekom og sikkerhetsutstyr.
Råd for montasje, styresignal og kabling
Monter releet på et plant underlag i nærheten av batteribanken. Hovedstrømtilkoblingen gjøres ved å koble batteribankens positive pol til boltterminal 30, mens forbrukskursene (lastene) kobles til boltterminal 87. Benytt alltid mangetrådet batterikabel med tilstrekkelig tverrsnitt, og stram M6-mutrene med korrekt tiltrekkingsmoment slik at kabelskoene får full kontaktflate.
Den tynne minusledningen fra releet kobles til anleggets felles batteriminus for å forsyne den interne styreelektronikken med referansespenning.
Styreinngangen på releet (merket Control) kobles direkte til Load Disconnect-utgangen på din Victron VE.Bus BMS eller smallBMS. Monter alltid en hovedsikring tilpasset kabeltverrsnittet på plussledningen nær batteriet for å ivareta anleggets overordnede kortslutningssikkerhet. Følg anvisningene i den medfølgende engelskspråklige brukerveiledningen under installasjonen.
Tekniske spesifikasjoner
- Produkttype: Intelligent lastrele (Load Disconnect) for litiumbatterier
- Produsent: Victron Energy
- Produsentens artikkelnummer: CYR010120450
- Nominell systemspenning: 12V eller 24V DC (automatisk gjenkjenning)
- Kontinuerlig strømbelastning: 120 ampere
- Korttidsstrøm / startstrøm: 180 ampere (opptil 5 sekunder)
- Styreinngang: Tilpasset Load Disconnect-signal fra Victron VE.Bus BMS, smallBMS og miniBMS
- Hovedterminaler: M6 gjengebolter i messing
- Kapslingsmateriale: Slagfast og flammehemmende termoplast
- Sikkerhetsfunksjoner: Underspenningsutkobling via BMS og integrert termisk overopphetingsvern
- Dokumentasjon: Leveres med engelsk brukermanual
- Bruksområde: Beskyttelse mot dyputlading i 12V og 24V LiFePO4-batterisystemer i båt, bobil, caravan og hytteanlegg
