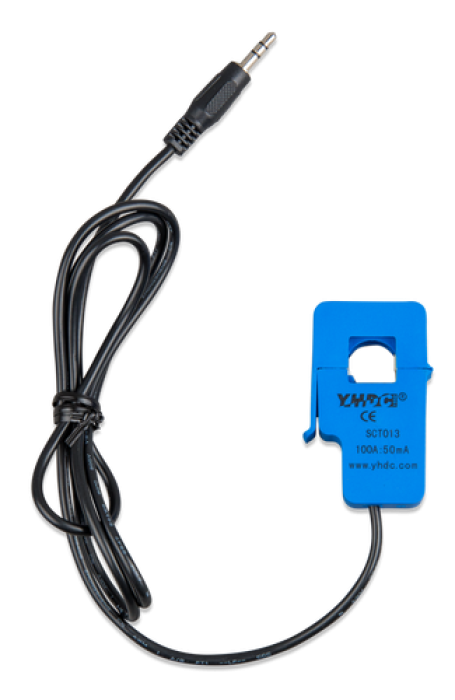

Victron Strømtransformator 100A:50mA med 20 Meter Kabel – Ekstern Strømføler for MultiPlus-II og ESS
Presis overvåking av strømflyten mellom det offentlige strømnettet og bygningsmassen er en forutsetning for å oppnå maksimal energiøkonomisering med et moderne batterilagringssystem. Denne originale strømtransformatoren fra Victron Energy med et omsetningsforhold på 100A til 50mA er utstyrt med en ekstra lang fabrikkmontert kabel på hele 20 meter. Transformatoren er spesialkonstruert for bruk sammen med vekselretterne MultiPlus-II og MultiGrid-II, og gjør det mulig å måle hele byggets strømforbruk direkte ved hovedsikringen eller strømmåleren. Med denne informasjonen kan systemet styre avanserte funksjoner som PowerControl, PowerAssist og optimalisering av egetforbruk i et Victron Energy Storage System (ESS). Den 20 meter lange kabelen gir full frihet til å plassere vekselretteren og batteribanken i et annet rom eller en annen bygning enn der hovedsikringsskapet befinner seg.
Generøs 20 meters kabellengde gir full plasseringsfrihet
I mange boliger, næringsbygg og hytter er det elektriske inntaksskapet plassert i en entré, i en gang eller på en utvendig fasadevegg der det verken er plass til eller ønskelig å montere en stor vekselretter og tunge batterimoduler. Kraftelektronikken plasseres som regel i en garasje, et teknisk kjellerrom, et vaskerom eller i et frittstående uthus som kan ligge ti til femten meter unna hovedinntaket.
Standardversjonen av denne strømtransformatoren leveres med en kort ledning som krever manuell skjøting dersom avstanden er stor. Manuell skjøting av svake 50mA målesignaler medfører alltid en risiko for støyforstyrrelser, dårlige koblinger og unøyaktige målinger. Med denne fabrikkmonterte 20-metersutgaven slipper du all form for skjøting. Den ubrutte, skjermede kabelen trekkes direkte fra hovedsikringsskapet og helt frem til MultiPlus-II, noe som sparer betydelig installasjonstid og garanterer fabrikk-kalibrert målenøyaktighet.
Nøkkelen til optimalisering av egetforbruk og energilagring (ESS)
Når en MultiPlus-II monteres som et parallellkoblet energilagringssystem i et hus med solceller, kan enhetens interne sensorer kun måle strømmen som flyter direkte gjennom selve apparatet. Dersom det finnes andre kurser i huset som forsyner komfyr, vaskemaskin eller elbillader foran MultiPlus-enheten, vil vekselretteren normalt ikke vite om dette strømforbruket.
Ved å montere denne eksterne strømtransformatoren på hovedfasen ved inntaket til bygget, får systemet sanntidsdata om den totale strømmengden som importeres fra eller eksporteres til strømnettet. I et Victron ESS-oppsett bruker vekselretteren disse dataene til dynamisk å regulere utladingen fra batteribanken. Systemet mater nøyaktig like mye energi inn på husets nett som det huset forbruker i øyeblikket, med mål om å holde strømkjøpet fra nettet på null watt. Dette maksimerer utnyttelsen av egenprodusert solstrøm og reduserer strømregningen betraktelig.
Implementering av PowerControl og PowerAssist ved inntaket
Mange hytter og boliger har begrenset kapasitet på hovedinntaket, for eksempel en 25A eller 32A hovedsikring. Når flere store forbrukere som induksjonstopp, varmtvannsbereder og elbillader starter samtidig, oppstår det en overhengende fare for at hovedsikringen overbelastes og løser ut.
Med denne strømtransformatoren tilkoblet kan MultiPlus-II overvåke inntaket og aktivere Victrons velprøvde styringsteknologier:
PowerControl overvåker kontinuerlig den totale inntaksstrømmen og reduserer automatisk batteriladerens effekt dersom andre apparater i bygget trekker mye strøm, slik at hovedsikringen aldri overbelastes.
PowerAssist tar funksjonaliteten et skritt videre: Dersom husets samlede strømforbruk overstiger hovedsikringens grense, henter MultiPlus-II lynraskt ekstra energi fra batteribanken og mater denne parallelt inn på anlegget. Dette gjør det mulig å barbere strømtopper (peak shaving) og drive tunge maskiner selv på en begrenset nettilkobling.
Splittkjerne-design for rask montasje uten frakobling
En stor fordel med transformatorens mekaniske oppbygning er splittkjerne-konstruksjonen (split-core). Transformatorens magnetiske ring er hengslet og kan åpnes og lukkes ved hjelp av en solid låseklemme.
Dette betyr at montasjen kan utføres helt uten å koble fra, kappe eller demontere den eksisterende hovedstrømkabelen i sikringsskapet. Transformatoren klipses ganske enkelt rundt den isolerte faselederen og smekkes igjen med et klikk. Dette gjør monteringen usedvanlig rask, trygg og ren, og eliminerer behovet for å gjøre hele bygget strømløst under den fysiske innfestingen.
Presis 100A:50mA målesignal direkte inn på MultiPlus-II
Transformatoren måler vekselstrømmer opp til 100 ampere og omformer dette til et proporsjonalt sekundærsignal på 50 milliampere (100A:50mA).
De to lederne i enden av den 20 meter lange kabelen kobles direkte inn i den dedikerte eksterne strømsensorinngangen på kretskortet inni MultiPlus-II eller MultiGrid-II. Dette etablerer en analog målesløyfe som oppdateres umiddelbart uten forsinkelser. Løsningen fungerer som et svært kostnadseffektivt og plassbesparende alternativ til separate, eksterne Modbus-energimålere (som Carlo Gavazzi) i enfasede systemer, da den ikke opptar verdifull DIN-skinneplass i sikringsskapet.
Allsidige bruksområder fra boliger til hytter og næringsbygg
Den lange rekkevidden på 20 meter gjør denne strømtransformatoren spesielt velegnet i komplekse installasjoner:
- Solcelleboliger med ekstern vekselretter: Perfekt når MultiPlus-II og batteribanken er plassert i en frittstående garasje, kjellerbod eller vaskerom et godt stykke unna inntaksskapet.
- Hytter med begrenset hovedsikring: Gjør det mulig å overvåke en 16A, 25A eller 32A inntakskurs og bistå med batteristrøm under store forbrukstopper.
- Næringsbygg og landbruk: Overvåking av tekniske kurser og spisslastbarbering for å redusere kapasitetsleddet på nettleien.
- Nødstrømsanlegg og UPS: Sikrer presis overgang til batteridrift ved spenningsfall eller overbelastning på hovednettet.
Råd for montasje, retningspil og oppsett
Transformatoren skal monteres rundt den innkommende isolerte faselederen (L1) mellom hovedsikringen eller strømmåleren og byggets første forgrening.
Vær nøye med å observere transformatorens fysiske retningspil. Transformatoren må orienteres i riktig retning i henhold til pilens markering for at MultiPlus-II skal kunne skille mellom importert strøm og eksportert solenergi.
Den 20 meter lange kabelen bør føres pent i kabelkanaler eller trekkerør, og holdes med en viss avstand til parallelle 230V-høystrømsledninger der det er mulig for å minimere risikoen for indusert interferens. Etter fysisk montering aktiveres den eksterne strømsensoren enkelt i systemets programvare via VEConfigure eller VictronConnect. Vær oppmerksom på at inngrep i faste 230V-installasjoner og sikringsskap skal utføres av en registrert elektroinstallatør i samsvar med gjeldende regelverk.
Tekniske spesifikasjoner
- Produkttype: Ekstern strømtransformator / strømføler (Current Transformer)
- Produsent: Victron Energy
- Modellbetegnelse: Current Transformer 100A:50mA with 20m cable
- Kompatibilitet: Victron MultiPlus-II og MultiGrid-II vekselrettere og ladere
- Strømforhold: 100A primærstrøm til 50mA sekundærstrøm (100A:50mA)
- Kabellengde: 20 meter integrert toleder kabel
- Kjerneteknologi: Splittkjerne (split-core) med mekanisk låseklemme for enkel innklipsing
- Tilkobling: To frie ledere for direkte tilkobling til MultiPlus-II måleinngang
- Maksimal nominell kursbelastning: Tilpasset anlegg med inntil 32A og oppover til 100A primærstrøm
- Støttede funksjoner: Energy Storage Systems (ESS), PowerControl og PowerAssist
- Bruksområde: Solcelleanlegg, energilagring i bolig, hyttekraft, spisslastbarbering og nødstrøm
