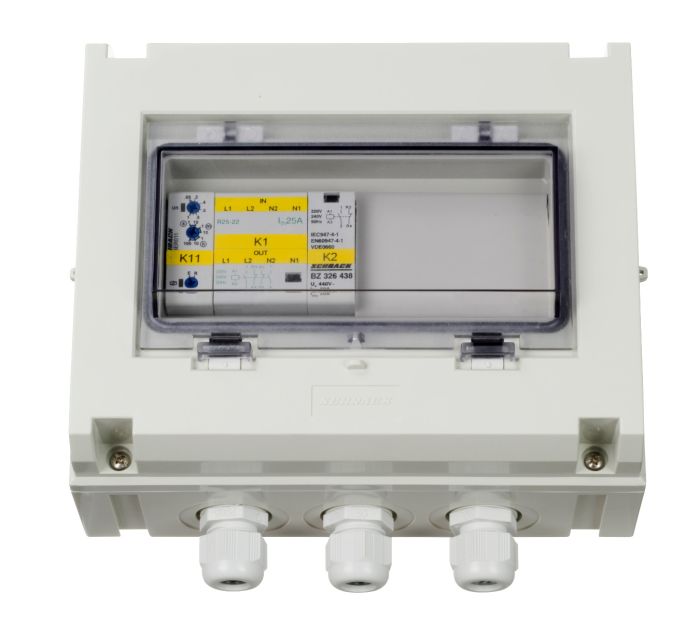

Victron VE Transfer Switch 10kVA – Helautomatisk Kildevelger for Aggregat, Nettstrøm og Vekselretter

I avanserte 230V vekselstrømsanlegg på hytter, i båter eller i reservestrømsystemer har man ofte tilgang til mer enn én strømkilde. Typiske eksempler er en kombinasjon av fast strømaggregat og landstrøm, eller en batteridrevet vekselretter supplert med et nødstrømsaggregat. Å styre disse kildene med manuelle vendebrytere krever manuell tilstedeværelse og skaper rom for menneskelige feil. Kobles to vekselstrømkilder sammen i motfase, kan det få fatale konsekvenser for utstyret. Victron VE Transfer Switch 10kVA løser dette problemet fullstendig ved å fungere som en intelligent og helautomatisk overføringsbryter. Enheten overvåker spenningen kontinuerlig og overfører automatisk tilgjengelig 230V vekselstrøm til forbrukerne dine, helt uten behov for manuell betjening.

Dobbel sikkerhet med mekanisk og elektrisk forrigling

Når to uavhengige vekselstrømkilder opererer, er de tilnærmet aldri synkronisert i frekvens eller fase. Dersom strøm fra et bensinaggregat og det offentlige strømnettet skulle møtes på samme fordelingskurs, vil det oppstå en voldsom kortslutning med øyeblikkelig ødeleggelse av generatorviklinger, brente kretskort og høy brannrisiko.

Sikkerhetsnivået i denne overføringsbryteren er ivaretatt gjennom et kraftig industrikontaktorsett utstyrt med både elektrisk og mekanisk forrigling. Den mekaniske sperren fungerer som en fysisk lås mellom de to kontaktorene, noe som gjør det fysisk umulig for begge kontaktorene å ligge inne samtidig. Selv ved en eventuell intern komponentfeil, spenningssvikt på styrekretsen eller manuell påvirkning kan de to inngangene aldri oppnå kontakt med hverandre. Dette gir en ubetinget trygghet for både anlegget, bygningsmassen og tilkoblet elektronikk.

Innebygd forsinkelse for stabilisering av aggregatspenning

En forbrenningsmotor trenger alltid litt tid fra den starter opp til den oppnår stabilt driftsturtall, jevn oljesmøring og riktig motortemperatur. I oppstartsfasen vil turtallet svinge, noe som fører til ujevn frekvens og skadelige spenningstransienter. Følsomt teknisk utstyr, datamaskiner, moderne batteriladere og kompressorkjøleskap tåler slik ustabil spenning svært dårlig.

Victron VE Transfer Switch har en integrert tidsforsinkelse på aggregatinngangen. Når aggregatet starter og leverer spenning inn på bryteren, venter systemet kontrollert i noen sekunder til motorgangen er helt jevn og spenningen har stabilisert seg innenfor sikre grenseverdier. Først når forsyningen er ren og stabil, kobler kontaktoren inn og slipper strømmen videre til utgangen. Dersom aggregatet stanser eller går tomt for drivstoff, veksler bryteren umiddelbart tilbake til den alternative tilgjengelige kilden.

Gir MultiPlus samme fleksibilitet som en Quattro

I Victrons sortiment er den anerkjente kombinerte vekselretteren og batteriladeren MultiPlus utstyrt med kun én enkelt 230V AC-inngang. Dersom man har et anlegg der man ønsker å kunne mate systemet med både landstrøm og et strømaggregat, har man tradisjonelt måttet oppgradere til den vesentlig større og mer kostbare Victron Quattro-serien, som har to innebygde AC-innganger.

Ved å montere en VE Transfer Switch i forkant av en MultiPlus oppnår du nøyaktig samme funksjonelle fordel til en brøkdel av kostnaden. Landstrøm eller nettstrøm kobles til den ene inngangen på bryteren, mens aggregatet kobles til den andre. Utgangen fra overføringsbryteren føres deretter direkte inn på AC-inngangen til MultiPlus. Systemet vil da automatisk prioritere nettstrøm når denne er tilgjengelig, og sømløst hente strøm fra aggregatet når dette startes opp, uten at vekselretteren trenger å byttes ut.

Høy ytelse på 10 kVA for tunge laster

Med en dimensjonerende kapasitet på hele 10 kVA ved 230 volt, tilsvarende omtrent 43 til 45 ampere kontinuerlig belastning, er denne modellen bygget for krevende oppgaver. Den håndterer store forbrukere som kraftige batteriladere, varmtvannsberedere, induksjonstopper, trykkvannspumper og tyngre elektrisk verktøy uten problemer med varmegang eller kontaktslitasje.

Kapslingen er produsert i slagfast og flammehemmende termoplast, utformet for ryddig veggmontering i tekniske rom eller fordelingstavler. Innvendig gir romslige skruterminaler god plass for grove kabeltverrsnitt, noe som er nødvendig for å redusere overgangsmotstand og spenningsfall over koplingspunktene.

Allsidige bruksområder fra hytteanlegg til marine installasjoner

Dimensjoneringen og den solide mekaniske oppbygningen gjør enheten svært anvendelig i en rekke ulike installasjoner.

I frittstående solcelleanlegg på hytter fungerer bryteren som bindeleddet mellom primær vekselretter og backup-aggregat, slik at tunge laster kan forsynes direkte fra aggregatet ved behov.
I båter og marine miljøer gir den automatisk overgang mellom landstrøm ved kai og skipets generator under gange, uten behov for manuelle brytermanøvrer under dekk.
I større bobiler og ekspedisjonskjøretøy sørger bryteren for automatisk prioritering av ekstern campingstrøm når tilførselskabelen plugges inn, og kobler over til generator eller batteriinverter ved fricamping.
I næringsbygg og beredskapsinstallasjoner sikrer enheten at kritiske kurser overføres trygt til nødstrømsaggregat ved utfall på det offentlige strømnettet.

Råd for montasje og sikker tilkobling

Bryteren skal monteres vertikalt på et stabilt og vibrasjonsfritt underlag med god luftsirkulasjon. Tilførselskablene til begge inngangene må sikres forskriftsmessig med forankoblede kurssikringer tilpasset kabelens tverrsnitt og bryterens merkestrøm. Ved bruk av mangetrådet installasjonskabel skal det alltid benyttes pressehylser på lederne for å oppnå maksimal kontaktflate og forhindre varmgang over tid. Vær oppmerksom på at inngrep og tilkobling i faste 230V-installasjoner skal utføres av en registrert elektroinstallatør.
