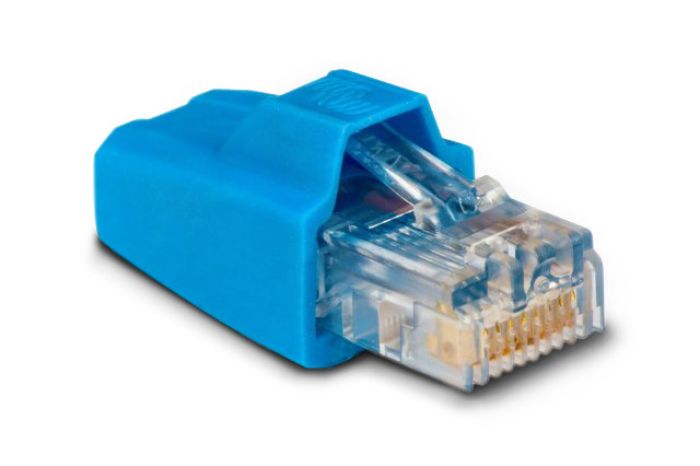

VE.Can RJ45 terminator (bag of 2)

119,40 kr
5+ på vårt lager
2 stk RJ45 terminatorplugger for Victron VE.Can kommunikasjon. Benyttes i begge ender av alle sammenkoblede VE.Can produkter (der man har en ledig VE.Can port) for å avslutte kretsen.
Normalt sendt etter: 48 timer
Sendes fra Norge
Sikker betaling
14 dagers angrerett

Victron VE.Can RJ45 Terminator 2-pk ASS030700000 – Essensielle Termineringsplugger for CAN-bus Nettverk

Pålitelig og lynrask datakommunikasjon mellom batterier, laderegulatorer og overvåkingssentraler er selve nervetråden i et moderne Victron Energy-strømanlegg. Disse originale VE.Can RJ45-terminatorpluggene fra Victron, levert under artikkelnummer ASS030700000, er et sett bestående av to identiske termineringsplugger konstruert spesifikt for CAN-bus baserte datanettverk. Pluggene settes inn i de ledige RJ45-portene i hver sin ytterende av en VE.Can- eller BMS-Can-kommunikasjonslinje for å terminere bussen med korrekt elektrisk motstand. Enten du bygger et avansert 48V solcelleanlegg på hytta, integrerer et Lynx Smart BMS-system i en bobil, eller setter opp et omfattende overvåkingsnettverk i en båt, er disse to pluggene helt uunnværlige for å forhindre datakorrupsjon, periodiske signalfeil og systemstopp.

Hvorfor termineringsmotstander er livsviktige i et CAN-bus nettverk

I motsetning til enkle serielle tilkoblinger eller analoge sensorer benytter Victron Energys VE.Can- og BMS-Can-systemer den internasjonale CAN-bus industristandarden (Controller Area Network). Denne teknologien overfører store datamengder i høye hastigheter, typisk 250 eller 500 kilobit per sekund, gjennom et tvunnet lederpar (CAN-H og CAN-L).

I et høyhastighets digitalt nettverk oppfører de elektriske signalene seg som bølger i en kanal. Når en signalbølge når enden av en kabel uten en passende motstand, kan den ikke forlate kabelen. Bølgen vil da sprette tilbake langs lederne i form av en signalrefleksjon. Denne ekkoeffekten kolliderer med nye, innkommende datapakker og skaper elektrisk støy og datakorrupsjon. Konsekvensen er at overvåkingsenheter som Cerbo GX mister kontakten med laderegulatorer, batteridata fra BMS forsvinner, eller systemet utløser uforklarlige kommunikasjonsalarmer. Termineringspluggene absorberer signalbølgen i endepunktene og forhindrer enhver form for refleksjon.

Eksakt 120 ohm motstand gir optimal 60 ohm linjeimpedans

Innvendig i hver av disse RJ45-pluggene sitter en presisjonsmotstand på nøyaktig 120 ohm, koblet direkte mellom pinnene for CAN-High og CAN-Low.

I henhold til CAN-bus spesifikasjonen (ISO 11898) krever en korrekt terminert buss at det er montert nøyaktig én 120-ohms motstand i hver ytterende av en sammenhengende seriekobling (daisy-chain). Når to 120-ohms motstander står parallelt i hver sin ende av databussen, oppnås en samlet linjeimpedans på nøyaktig 60 ohm. Denne impedansen matcher kabelens karakteristiske motstand perfekt, noe som sikrer krystallklare spenningsdifferanser mellom lederne og en kompromissløs dataoverføring over både korte og lange kabelstrekk.

Standardisert RJ45 formfaktor for lynrask montering

Terminatorene er bygget i formstøpt, slitesterk plast med standardisert RJ45-grensesnitt.

Dette gjør monteringen usedvanlig enkel og intuitiv. Du trenger verken loddebolt, skrutrekkere eller koblingsbokser for å terminere nettverket: Pluggen skyves ganske enkelt inn i den ledige RJ45-porten på det første og det siste apparatet i rekken til låsetappen smekker på plass med et tydelig klikk. Den faste mekaniske låsingen sikrer at terminatoren forblir på plass selv under kraftige vibrasjoner i båter i grov sjø eller bobiler på ujevne grusveier. Pluggens distinkte form og farge gjør det samtidig enkelt å verifisere visuelt at bussen er korrekt avsluttet i begge ender.

Komplett pakke med to plugger for begge bussens ender

Produktet leveres som en praktisk pose med to ferdige terminatorplugger (bag of 2).

Dette gir deg nøyaktig det antallet som kreves for å ferdigstille én komplett datalinje. Siden en CAN-bus alltid må avsluttes i begge fysiske ender for å fungere stabilt, sørger denne to-pakningen for at du har begge pluggene for hånden ved førstegangsinstallasjon eller ved utvidelse av et eksisterende anlegg.

Bred kompatibilitet i hele Victron Energy økosystemet

Termineringspluggene kan benyttes i alle Victron-produkter som er utstyrt med standardiserte RJ45 VE.Can- eller BMS-Can-porter:

Overvåkingssentraler: Cerbo GX, Ekrano GX, Color Control GX (CCGX) og Venus GX.

Batteristyringssystemer (BMS): Lynx Smart BMS, Lynx Shunt VE.Can og Lynx Ion BMS.

Solcelleregulatorer: Samtlige SmartSolar MPPT- og BlueSolar MPPT-modeller med integrerte VE.Can-porter (for eksempel 150/70, 150/85, 150/100, 250/70, 250/85 og 250/100 VE.Can).

Batteriladere: Industrielle ladesystemer som Victron Skylla-i, Skylla-IP44 og Skylla-TG.

CAN-bus litiumbatterier: Tilkobling av tredjeparts kompatible batterier via BMS-Can porten på GX-enheten.

Allsidige bruksområder fra litiumsystemer til store solcelleanlegg

Disse små komponentene er kritiske i en rekke installasjoner:

  • Avanserte hyttekraftpakker: Sikrer stabil kommunikasjon i 48V solcelleanlegg der flere store SmartSolar VE.Can regulatorer er kjedet sammen for synkronisert flerregulator-lading.
  • Bobil og vanlife: Trygg overføring av kritiske batteridata fra Lynx Smart BMS inn til Cerbo GX i kjøretøyets tekniske sentral.
  • Marine systemer og yrkesbåt: Feilfri integrasjon mot båtens NMEA 2000-nettverk og overvåkingspaneler under tøffe maritime forhold.
  • Stasjonær reservestrøm og ESS: Sikker telemetrioverføring i industrielle energilagringssystemer for boliger og bedrifter.

Råd for korrekt plassering og feilsøking i CAN-bussen

En CAN-bus skal alltid kables som en ubrutt kjede fra enhet til enhet (daisy-chain), aldri som en stjerne med forgreninger eller T-stykker.

Plugg den ene terminatoren inn i den ledige porten på den første enheten i kjeden, for eksempel port to på Cerbo GX. Trekk standard RJ45 UTP-kabler videre mellom de øvrige enhetene, og sett den andre terminatoren inn i den ledige porten på det aller siste apparatet i kjeden.

Dersom du opplever periodiske kommunikasjonsfeil i et anlegg, kan du koble fra strømmen og måle motstanden mellom pinne 7 og pinne 8 i en av portene med et multimeter: Måleren skal vise nøyaktig 60 ohm. Viser den 120 ohm mangler det én terminator, og viser den uendelig motstand mangler begge.

Tekniske spesifikasjoner

  • Produkttype: RJ45 termineringsplugg for CAN-bus kommunikasjon
  • Produsent: Victron Energy
  • Produsentens artikkelnummer: ASS030700000
  • EAN-nummer: 8719076019916
  • Leveringsomfang: Pakke med 2 stk identiske terminatorer
  • Innvendig motstand: 120 ohm presisjonsmotstand per plugg
  • Samlet bussimpedans: Etablerer 60 ohm parallellmotstand ved bruk av to plugger
  • Tilkoblingstype: Standard RJ45 8P8C-hannplugg med klikklås
  • Nettverksprotokoller: VE.Can, BMS-Can, NMEA 2000 og standard CAN-bus (ISO 11898)
  • Materiale: Slagfast, flammehemmende termoplast med korrosjonsbeskyttede kontaktflater
  • Bruksområde: Solcelleanlegg, litiumbatterier, Cerbo GX, SmartSolar VE.Can, båt, bobil og hytte
VarenummerASS030700000
EAN8719076019923
ProdusentVictron Energy
Tilgjengelighet48 timer
VarehusVårt lager
