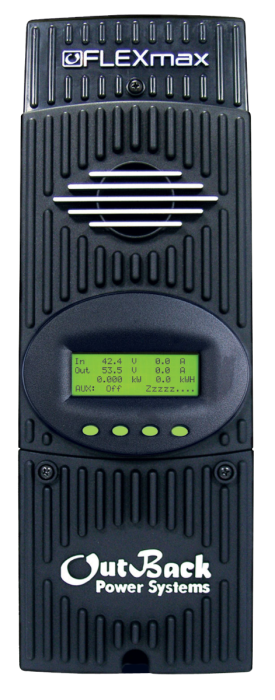

En 60 ampere robust og meget avansert MPPT regulator fra Outback power systems. MPPT regulatorene henter inntil 30% mer energi ut av solcellepanelene dine.
Denne regulatoren tilbyr avansert 5-trinns lading, opptil 150V innspenning og fra 12V til 60V batteribankspenning. På grunn av aktiv kjøling med termisk styring, kan regulatoren lade med 60A selv om romtemperaturen kommer opp i 40°C.
Laderegulatoren er utstyrt med et 80 tegns bakgrunnsbelyst display. Regulatoren logger og lagrer opptil 128 dager med data, og viser mange verdier. Alt dette er lett tilgjengelig ved hjelp av 4 knapper på enheten. Det er også mulighet for nettverk tilkopling / integrasjon ved hjelp av Outback sitt MATE system.
Eksternt display
Laderegulatoren kan brukes både med og uten eksternt display. Via det eksterne MATE(2) displayet får man mulighet til å lese av og programmere enheten.
Avansert AUX utgang innebygget i solcelleregulatoren
Laderegulatoren er utstyrt med en avansert auxiliary utgang. Denne gjør det mulig å la laderegulatoren automatisk slå på f.eks. et relè (maks 0,2A forbruk) når det blir mørkt og automatisk slå den av når det blir lyst (nattlysfunksjon). Den kan også stilles inn til å aktiveres av/på ved et spesielt ladetrinn, ved en gitt spenning og tid.
Hva er en MPPT laderegulator?
Når man kopler et solcellepanel til en batteribank via en normal laderegulator må solcellepanelene produsere strøm med en spenning som er tilpasset batteriene. I et 12V system vil det si 10,5V - 14,5V alt etter ladetilstanden til batteriene. Et solcellepanel på 120W har typisk en strømproduksjon på inntil 7A, ved 10,5V batterispenning blir dette 73,5Watt lading (10,5V x 7A = 73,5W). Den mest effektive spenningen for et solcellepanel er imidlertid typisk rundt 17,15V, hvor det kan gi en lading på 120W (17,15V x 7A = 120W).
Det en MPPT laderegulator gjør er med jevne mellomrom å måle den optimale ladespenningen fra solcellepanelene og la solcellepanelene levere strøm i denne spenningen. MPPT laderegulatoren transformerer så ned denne strømmen til en spenning som er ideell å lade batteriene med. Dermed kan spenningen som kommer inn fra solcellepanelene til laderegulatoren ligge på 17,15V og spenningen som går ut fra laderegulatoren til batteriene ligge på f.eks. 14,1V.
Man ser raskt at en MPPT laderegulator skiller seg fra en vanlig laderegulator. Den er betydelig tyngre og større for å få plass til omformeren som skal transformere ned spenningen.
Outback solcelleregulator, detaljer
- Maks solcellepanel: 750W ved 12V batterioppsett, 1500W/24V, 3000W/60V
- Maks ladestrøm 60A @ 40ºC (kan justeres ned)
- Maks innspenning: 150V**
- Maks forbruksstrøm: 0,2A (AUX utgang)
- Maks ledningstykkelse: 35mm2
- Temperaturområde: -40ºC til maks 60ºC (maks ladestrøm redusert)
- Standbyforbruk: mindre enn 1W
- Batterispenning (justerbar ved oppstart): 12/24V/36V/48V/60V DC
- For GEL/AGM, Åpne og Lukkede blysyrebatteri
- Kapsling: Innendørs (amerikansk type 1)
- Effektiv 5 stegs lading tilpasset etter batterienes stand
- Temperaturkompensasjon
- Overladingsvern
- 128 dagers logg med Ah, Wh, Tid i Float lading,Maks W/A/Solar V m.m.
- 80 tegns 3,1" LCD bakgrunnsbelyst (kan slås av) display
- MATE(2) datatilkobling for display/programmering
- Dimensjon: ca 40 x 15 x 10 cm
- Vekt: ca 5,3kg
- Engelsk brukermanual og display språk
** Ved lavere temperaturer enn 25°C øker spenningen fra solcellepanelene. Det må legges inn en sikkerhetsmargin på MINST 15% ved kalkulering av spenning og valg av laderegulator.
Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
