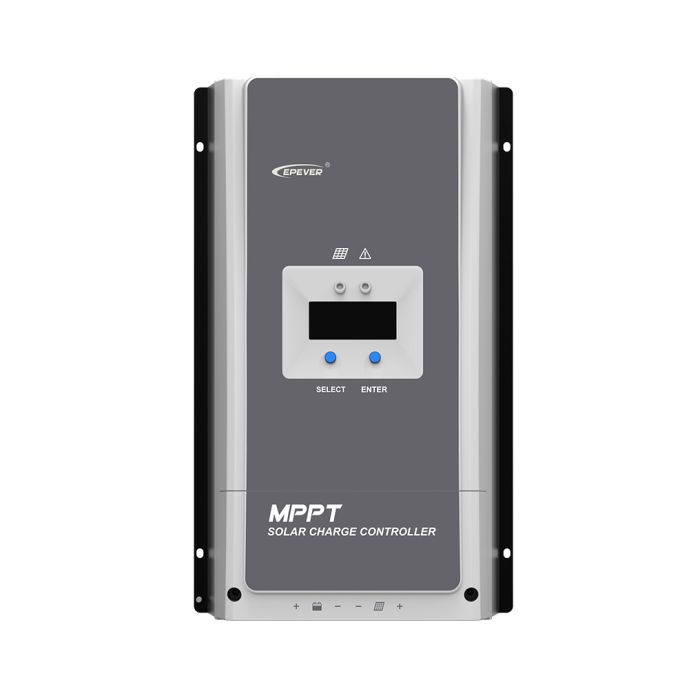

EP Solar Tracer MPPT 10420AN, laderegulator 100A

kr 6 295,00
10+ på vårt lager

Kvalitetsregulator fra EP Solar for store anlegg. Tåler inntil 200 (180) volt innspenning og lading med 100A. For inntil 1250 watt med solcellepanel.
Med innebygget display og relestyrt forbrukskurs.

Normalt sendt etter: 48 timer
Sendes fra Norge
Sikker betaling
14 dagers angrerett

Effektiv og robust MPPT regulator fra EP Solar, som virkelig gir mye for pengene. MPPT regulatorer henter inntil 30% mer energi ut av solcellepanelene dine.

Laderegulatoren er utstyrt med innebygget display for avlesing av status. Det er også mulig å kople til PC og eksternt display.

Innebygget display i solcelleregulatoren

Laderegulatoren sitt innebygde display gir følgende informasjon:

  • Spenning i volt fra solcellepanel
  • Lading fra solcellepanel i ampere
  • Samlet lading fra solcellepanel i kWh
  • Batterispenning
  • Lading til batteri
  • Batteritemperatur (krever sensor)
  • Forbruk i ampere (viser 0, siden regulatoren ikke har egen forbrukskurs)
  • Samlet forbruk i kWh (viser 0, siden regulatoren ikke har egen forbrukskurs)
  • Status og feilmeldinger

Eksternt display - ikke nødvendig, men kjekt mt 50 LS

Laderegulatoren kan brukes både med og uten eksternt display. Ideelt dersom regulator er installert i bod, men du også ønsker å kunne lese av status inne i feks. stuen.

Hva er en MPPT laderegulator?

Når man kopler et solcellepanel til en batteribank via en normal laderegulator må solcellepanelene produsere strøm med en spenning som er tilpasset batteriene. I et 12V system vil det si 10,5V - 14,5V alt etter ladetilstanden til batteriene. Et solcellepanel på 120W har typisk en strømproduksjon på inntil 7A, ved 10,5V batterispenning blir dette 73,5Watt lading (10,5V x 7A = 73,5W). Den mest effektive spenningen for et solcellepanel er imidlertid typisk rundt 17,15V, hvor det kan gi en lading på 120W (17,15V x 7A = 120W).

Det en MPPT laderegulator gjør er med jevne mellomrom å måle den optimale ladespenningen fra solcellepanelene og la solcellepanelene levere strøm i denne spenningen. MPPT laderegulatoren transformerer så ned denne strømmen til en spenning som er ideell å lade batteriene med. Dermed kan spenningen som kommer inn fra solcellepanelene til laderegulatoren ligge på 17,15V og spenningen som går ut fra laderegulatoren til batteriene ligge på f.eks. 14,1V.

Man ser raskt at en MPPT laderegulator skiller seg fra en vanlig laderegulator. Den er betydelig tyngre og større for å få plass til omformeren som skal transformere ned spenningen.

dongle 1Styr solcelleregulatoren via din Smarttelefon

I stedet for å kople til eksternt display, kan laderegulatoren koples opp til en Android Smart telefon via Bluetooth. Ved å kople til EP Solar Bluetooth Smart dongle og installere tilhørende APP, kan man lese verdier og gjøre innstillinger på regulatoren. APPen gir rask og enkel oversikt over innstillingene i laderegulatoren, historiske data og data om lading, forbruk og batteri. EP Solar Bluetooth dongle kan bestilles nedenfor.

Flere forbrukskurser

Laderegulatoren har reléstyring fortilkopling til forbruk. Se tilhørende produkter for relé som kan styres. Reléet kan så settes til å styre sikringsskap eller strømfordelingsblokk Strømfordelingsblokk for 6 flatstiftsikringer, 202-06U med tilhørende flatstiftsikringer eller Ferdigkoplet sikringsskap med automatsikringer. Begge gjør samme jobben.

Skjulte terminaler

Regulatoren har en rekke tilkoblingsmuligheter. Disse er skjult under et deksel, for et ryddig design.

  1. Ladeindikator
  2. Velg knapp
  3. Sikring
  4. Jording
  5. Deksel skruer
  6. Alarm, feil polaritet solceller
  7. Bryter for aktivering av aggregat relé
  8. Tilkobling for ekstern temperatursensor (må kjøpes separat)
  9. RS485 porter (1 stk. er reservert parallellkobling, kun ett display, WIFI eller Bluetooth dongle kan tilkoples samtidig)
  10. Releutgang for aggregat (NC rele), kan også brukes til å styre ikke prioritert forbruk
  11. EP Solar 60 100A spec

    Tilkobling for batterispenningssensor
  12. Reléutgang for styring av forbruk
  13. Reéutgang for aggregat (NO relé)
  14. Tilkobling for solcelle
  15. Tilkobling for batteri
  16. Enter knapp
  17. Display
  18. LED for feilmelding

Solcelleregulator, detaljer

  • Maks solcellepanel: 1250W ved 12V batterioppsett, 2500W ved 24V batterioppsett, 5000W ved 48V batterioppsett
  • Maks ladestrøm: 100A
  • Anbefalt sikring til batteri: 150A
  • Maks innspenning: 180V** (inntil 200V ved laveste driftstemperatur)
  • Maks forbruksstrøm: 0A (relestyring)
  • Mulighet for relestyring av prioritert og ikke prioritert forbruk
  • Maks ledningstykkelse: 35mm2
  • Standbyforbruk: mindre enn 60mA ved 24V batterioppsett
  • Automatisk innstilling til batteritype: 12/24/36/48V
  • For GEL/AGM, Åpne, Lukkede blysyrebatterier og Egendefinerte innstillinger
  • Kapsling: IP20
  • Effektiv flerstegs lading tilpasset etter batterienes stand
  • Inntil 98,5% effektiv omforming
  • Optimalisert med 99,5% effektiv sporing av MPPT punkt
  • Temperaturkompensasjon (krever ekstern temp. sensor)
  • Overladingsvern
  • Utladingsvern
  • Batterivakt
  • Relestyring av aggregat
  • Ultrarask MPPT tracking
  • Søker gjennom flere MPPT punkt for å finne det optimale
  • Automatisk begrensing av ladestrømmen ved større effekt enn merkeeffekt
  • Inntil 8 enheter kan parallellkobles
  • Hovedbryter til å slå av/på alt forbruk (via relé)
  • Temperaturområde: -25°C - +45°C
  • Temperaturområde, god lesbarhet display: 0°C - +70°C
  • Dimensjon: ca 394 x 242 x 143mm
  • Brukermanual på engelsk, kan lastes ned her
  • Vekt: ca 7,4kg

** Ved lavere temperaturer enn 25°C øker spenningen fra solcellepanelene. Det må legges inn en sikkerhetsmargin på MINST 15% ved kalkulering av spenning og valg av laderegulator.



Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.

Varenummerep-tracer-10420AN
ProdusentEP Solar
Tilgjengelighet48 timer
BrukermanualEngelsk
VarehusVårt lager
