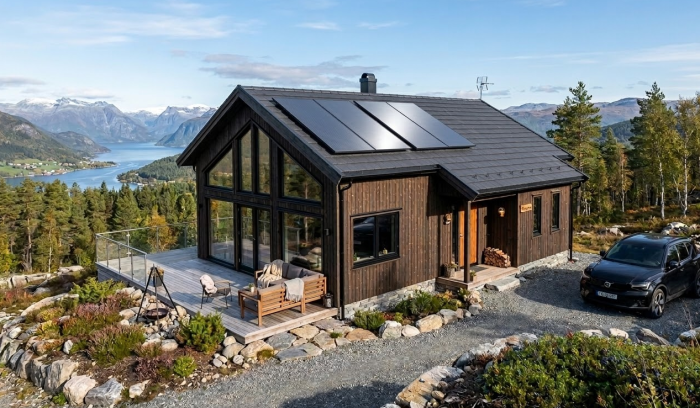

Monteringssett for 3 store solcellepanel på skråtak – SunRail festesystem
Skal du montere tre store solcellepaneler på skråtaket på boligen, hytta eller en annen bygning? Dette monteringssettet med SunRail skinnesystem er utviklet for å gjøre det enklere å feste tre solcellepaneler på et skråtak med en løsning som kan tilpasses ulike taktyper. Settet består av monteringsdeler for panelene, med mulighet til å velge takfester som passer til underlaget.
Med et tilpasset solcellefeste får du et godt utgangspunkt for å bygge et ryddig og stabilt solcelleanlegg. SunRail-systemet bruker skinner som festes til taket, mens solcellepanelene holdes på plass med klemmer. Det modulbaserte oppsettet gjør det mulig å tilpasse monteringen etter panelenes mål og takets utforming.
Solcellefeste til skråtak med plass til tre paneler
Dette monteringssettet er beregnet for tre store solcellepaneler montert på skråtak. Det passer for deg som planlegger et mindre solcelleanlegg på en bolig, hytte, garasje eller et annet bygg med egnet takflate.
Settet er oppgitt for paneler med en anbefalt maksimal størrelse på 1 × 2 meter. Panelene monteres med kortsidene vendt mot mønet, og skinnene plasseres slik at panelene får nødvendig støtte. Kontroller alltid de faktiske målene på solcellepanelene dine før du velger monteringsløsning.
Et ferdig sammensatt monteringssett gjør planleggingen enklere enn å velge alle komponentene enkeltvis. Samtidig kan du tilpasse flere av delene slik at de passer til akkurat ditt tak og panelene du skal montere.
SunRail – fleksibelt skinnesystem for solcellepaneler
SunRail er et skinnesystem for montering av solcellepaneler på skråtak. Systemet består av takfester, monteringsskinner og klemmer som sammen holder panelene på plass.
Takfestene monteres på et egnet underlag, og skinnene festes til takfestene. Deretter plasseres panelene på skinnene og sikres med midtklemmer og endeklemmer. Når komponentene er valgt og montert riktig, gir systemet en strukturert innfesting av panelene.
En fordel med et skinnesystem er at flere av komponentene kan brukes i forskjellige oppsett. Det gjør det enklere å tilpasse løsningen til taktypen, samtidig som monteringsprinsippet er det samme. SunRail-systemet kan også brukes til enkelte veggmonterte installasjoner, men dette settet er satt sammen for montering av tre paneler på skråtak.
Velg takfester som passer til taktypen
Takfestene er en viktig del av monteringen. Ulike takmaterialer krever ulike typer innfesting, og dette settet lar deg velge mellom flere alternativer.
Aktuelle varianter omfatter:
- Takstein: Takfester tilpasset takstein, inkludert bredere utførelser og modeller for takstein med snøfanger.
- Taksingel: Fester beregnet for tak med singel.
- Stålplatetak med Decra-profil: Takfester tilpasset denne typen taktekking.
- Universal takfeste: Et alternativ for tak der denne festetypen er egnet.
- L-fot: En festeløsning som finnes i både vanlig og lang utførelse.
Det er viktig å velge riktig variant før du bestiller. Takfestet må passe til taktekking, underkonstruksjon og innfestingsmetode. Selve taket og bærende konstruksjon må tåle belastningen fra solcellepanelene og monteringssystemet.
Midtklemmer, endeklemmer og jording
For å holde panelene sikkert på plass bruker monteringssystemet klemmer som passer til tykkelsen på solcellepanelenes rammer. I settet kan du velge mellom midtklemmer og endeklemmer i flere dimensjoner, blant annet 30, 35, 40 og 45 mm.
Midtklemmer brukes mellom tilstøtende skinner, mens endeklemmer holder panelene ved endene av rekken. Det er viktig å velge riktig klemmestørrelse ut fra rammetykkelsen på de aktuelle solcellepanelene. En feil dimensjon kan føre til at klemmene ikke passer som forutsatt.
Settet har også mulighet for å velge jordingskomponenter. Riktig jording og elektrisk sammenkobling må utføres i samsvar med monteringsanvisningen og kravene som gjelder for det aktuelle solcelleanlegget.
Hva inneholder monteringssettet?
Settet er bygget opp av SunRail-komponenter for montering av tre store solcellepaneler. De valgte delene og dimensjonene avhenger av hvordan pakken tilpasses ved bestilling.
Oppsettet omfatter valg av:
- Monteringsskinner til solcellepanelene.
- Midtklemmer tilpasset panelrammenes tykkelse.
- Endeklemmer tilpasset panelrammenes tykkelse.
- Takfester som passer til taktypen.
- Jordingskomponenter til monteringssystemet.
Kontroller valgene i produktkonfiguratoren før bestilling, slik at skinner, klemmer og takfester passer sammen og til de aktuelle panelene. Ekstra komponenter eller spesielle festemidler kan være nødvendig dersom taket eller installasjonen har særskilte krav.
Planlegg monteringen med tanke på vind og snø
Et solcelleanlegg på skråtak utsettes for både vind- og snøbelastning. Før du begynner monteringen, må du kontrollere at takets bæreevne er tilstrekkelig, og at festepunktene plasseres i en egnet bærende konstruksjon.
Avstanden mellom takfestene og skinnene må følge monteringsanvisningen og dimensjoneringen for den aktuelle installasjonen. Lokale forhold, takvinkel, byggehøyde og panelenes størrelse påvirker belastningen på systemet. Ikke bruk skinnene eller panelene som trinn eller støtte under arbeidet.
Følg alltid monteringsanvisningen for SunRail, og sørg for at arbeidet utføres sikkert. Elektrisk tilkobling av solcelleanlegget må utføres av kvalifisert personell i samsvar med gjeldende regler.
Produktspesifikasjoner
- Produkt: Monteringssett for tre store solcellepaneler på skråtak
- Monteringssystem: SunRail
- Bruksområde: Skråtak
- Antall paneler: 3
- Anbefalt maksimal panelstørrelse: 1 × 2 meter
- Panelretning: Kortsidene vendt mot mønet
- Takfester: Velges etter taktype
- Midtklemmer: Velges etter panelrammens tykkelse
- Endeklemmer: Velges etter panelrammens tykkelse
- Jordingskomponenter: Kan velges i pakken
- Varenummer: 112258442
- Monteringsanvisning kan lastes ned her
En tilpassbar løsning for solcellepanel på tak
SunRail monteringssett for tre store solcellepaneler er et praktisk utgangspunkt når du skal etablere solceller på et skråtak. Du får en løsning basert på skinner, klemmer og takfester som kan tilpasses panelenes dimensjoner og takets oppbygning.
Ved å velge riktige takfester, klemmer og jordingskomponenter kan du sette sammen et monteringssystem som passer til den planlagte installasjonen. Kontroller panelmål, taktype og belastningskrav før bestilling, og følg monteringsanvisningen for en sikker og korrekt installasjon.
Tekniske detaljer festesystem
- Anbefalt maks solcellepanel størrelse: 1x2m
- Montering: Kortsider av solcellepanl mot møne
