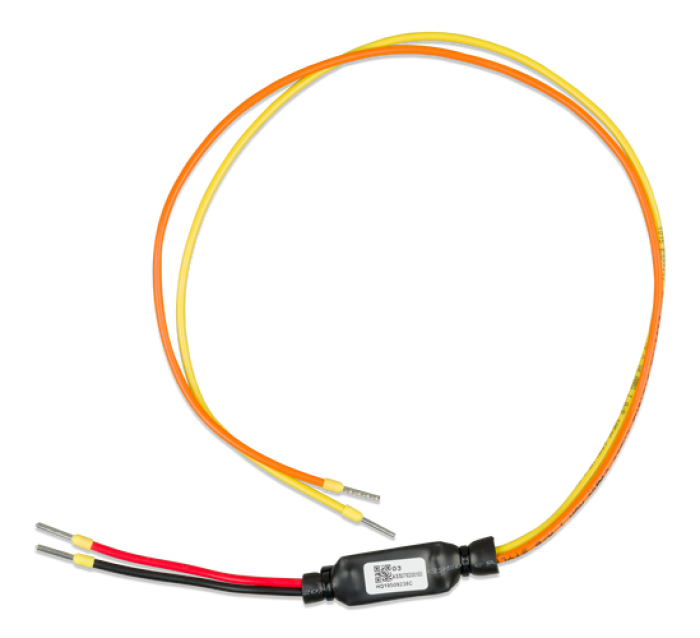

Cable for Smart BMS CL 12-100 to MultiPlus

221,39 kr
På Sentrallager

Denne kabelen lager en forbindelse mellom en ikke VE.Bus BMS (Smart BMS CL 12-100 eller smallBMS) og en MultiPlus (MultiPlus, MultiPlus Compact eller MultiPlus-II).
Victron art.nr.: ASS070200100

Normalt sendt etter: 1-4 uker
Sendes fra Norge
Sikker betaling
14 dagers angrerett

Victron Kabel for Smart BMS CL 12-100 til MultiPlus – Intelligent Signalstyring for Litiumbatterier

Optimal utnyttelse og fullverdig beskyttelse av avanserte litium-jernfosfatbatterier (LiFePO4) krever millimeterpresis samhandling mellom batteriets overvåkingssystem og ladekildene i anlegget. Denne originale grensesnittkabelen fra Victron Energy er spesialkonstruert for å etablere en direkte styreforbindelse mellom batteristyringssystemet Smart BMS CL 12-100 og en Victron MultiPlus kombinert vekselretter og lader. Kabelen oversetter alarmsignalene fra batteristyringen til logiske styrekommandoer, slik at MultiPlus-enheten automatisk slås av ved kritiske feilsituasjoner og startes opp igjen når normale driftsforhold er gjenopprettet. Enten du bygger et moderne strømopplegg i en bobil med smart dynamo eller monterer en kraftpakke i en fritidsbåt, gir denne kabelen en helintegrert og helautomatisk beskyttelse av kostbare litiumbatteribanker.

Hvorfor presis BMS-styring er avgjørende for LiFePO4-batterier

Litiumbatterier har enestående egenskaper når det gjelder energitetthet, lav vekt og rask opplading, men cellene er svært sårbare for drift utenfor tillatte parametere. Dersom en enkeltcelle utsettes for overlading, dyputlading eller forsøkes ladet i minusgrader, kan det oppstå irreversible kjemiske skader, redusert levetid og i verste fall totalt batterihavari.

I Victrons litiumarkitektur overvåker Smart BMS CL 12-100 spenningen og temperaturen på hver eneste celle i batteribanken kontinuerlig. For at dette vernet skal fungere i praksis, må batteristyringen ha full autoritet til å stanse både lading og strømforbruk i samme øyeblikk en grenseverdi overskrides. Denne kabelen fungerer som selve kommunikasjonskanalen som gir BMS-en direkte kontroll over MultiPlus-enheten, uten forsinkelse og uten behov for manuell inngripen.

Elektronisk signalstyring erstatter tunge mekaniske releer

I eldre eller mer primitive installasjoner har man tradisjonelt måttet montere store, kostbare mekaniske kontaktorer eller høystrømsreleer på de grove batterikablene mellom batteriet og vekselretteren for å kutte strømmen fysisk ved en alarm. Mekaniske kontaktorer trekker betydelig med styrestrøm, genererer varme og kan over tid oppleve slitasje og fastbrenning av kontaktflatene ved bryting under høy belastning.

Denne spesialkabelen gjør mekaniske kontaktorer helt overflødige. Kabelen kobles rett inn i den integrerte fjernstyringsterminalen (Remote On/Off) på MultiPlus. Når en alarm utløses, instrueres kraftelektronikken i MultiPlus til å slå seg av elektronisk på sekundet. Dette er en vesentlig mer elegant og driftssikker løsning som sparer plass, kutter installasjonskostnader og eliminerer unødig tomgangsstrøm fra eksterne releer.

Intelligent håndtering av både lade- og forbruksalarmer

Kabelen er konstruert for å ivareta Victron Energys sofistikerte funksjonslogikk for tofasealarm:

Ved lav spenning på en enkeltcelle: Dersom batteriet er i ferd med å gå tomt under drift, vil batteristyringen aktivere lastfrakobling (Load Disconnect). Kabelen instruerer umiddelbart MultiPlus til å slå av vekselretterdelen, slik at 230V-forbruket stanses før battericellene tar skade av underspenning. Dersom landstrøm kobles til mens batteriet er tomt, vil MultiPlus likevel få lov til å lade batteriene opp igjen.

Ved høy spenning på en enkeltcelle: Dersom en celle når sin øvre spenningsterskel under lading fra landstrøm eller aggregat, aktiveres ladefrakobling (Charge Disconnect). Kabelen sørger for at MultiPlus umiddelbart kutter laderen for å forhindre overlading, samtidig som eventuelle 230V-forbrukere kan fortsette å gå normalt for å trekke spenningen ned til sikkert nivå.

Ved temperaturalarmer: Litiumbatterier må aldri lades under null grader på grunn av faren for litiumbelegg på anodene. Ved for lave eller for høye celletemperaturer stanses ladingen automatisk til temperaturen igjen er innenfor trygge rammer. Så snart alarmtilstanden normaliseres, gjeninnkobles MultiPlus automatisk til ordinær drift.

Skreddersydd for Smart BMS CL 12-100 i kjøretøy og båt

Smart BMS CL 12-100 er Victrons spesialiserte batteristyring for 12V-anlegg i kjøretøy med Euro 5- og Euro 6-dynamoer. Den har en integrert dynamoinngang med 100A strømbegrenser som beskytter bilens dynamo mot overbelastning når den lader en mottakelig litiumbank.

Ved å kombinere denne BMS-en med MultiPlus via denne spesialtilpassede kabelen oppnår du et helhetlig og koordinert energisystem. Enten strømmen kommer fra bilens dynamo under kjøring, fra solceller via en laderegulator, eller fra landstrøm via MultiPlus i havnen eller på campingplassen, holdes hele lade- og forbrukskjeden under streng og automatisert kontroll av én felles hjerne.

Allsidige bruksområder

Kabelen er en uunnværlig komponent i en rekke mobile og maritime Victron-installasjoner:

Bobiler, bybobiler og ekspedisjonskjøretøy: Etablerer en trygg integrasjon mellom bilens bodelslitiumbatteri, dynamoen og en MultiPlus 12/800, 12/1200, 12/1600, 12/2000 eller 12/3000.

Fritidsbåter og seilbåter: Sikrer at landstrømslading og inverterdrift om bord håndteres helautomatisk uten risiko for å over- eller underlade batteribanken under lengre turer.

Kompakte hytteanlegg: Gir driftssikker signalstyring i frittstående 12V off-grid-systemer med MultiPlus og Victron LiFePO4-batterier.

Råd for montasje og oppkobling

Installasjonen er oversiktlig og følger det medfølgende koblingsskjemaet i den engelskspråklige brukerveiledningen.

Før tilkobling må anlegget gjøres spenningsløst. Den opprinnelige metallbøylen (kortslutningsbøylen) i fjernstyringsklemmen på MultiPlus fjernes. Kabelens ledere tilkobles deretter de respektive terminalene på Smart BMS CL 12-100 og MultiPlus-ens styreinnganger.

Etter at tilkoblingen er fullført og anlegget spenningssettes, anbefales det å kontrollere systemfunksjonen via VictronConnect-appen over Bluetooth. I appen kan du verifisere at MultiPlus responderer korrekt på alarmsimuleringer og at lade- og vekselretterfunksjonene kobler ut som tiltenkt ved simulerte grenseverdier.

Tekniske spesifikasjoner

  • Produkttype: Styrekabel og grensesnitt for batteristyringssystem (BMS)
  • Produsent: Victron Energy
  • Produsentens artikkelnummer: ASS070200100
  • Styreenhet kompatibilitet: Victron Smart BMS CL 12-100
  • Apparatkompatibilitet: Victron MultiPlus og MultiPlus-II vekselretter/lader (12V-modeller)
  • Batterikompatibilitet: Victron LiFePO4 Smart-batterier
  • Styrefunksjoner: Frakobling ved lav spenning, overspenning og temperaturavvik med automatisk gjeninnkobling
  • Signalgrensesnitt: Elektronisk fjernstyring via MultiPlus Remote On/Off terminal
  • Dokumentasjon: Leveres med engelskspråklig koblingsskjema og installasjonsveiledning
  • Bruksområde: Bobil, fritidsbåt, caravan og 12V off-grid energilagring
  • Brukermanual på engelsk
VarenummerASS070200100
EAN8719076051183
ProdusentVictron Energy
Tilgjengelighet1-4 uker
BrukermanualEngelsk
VarehusSentrallager
