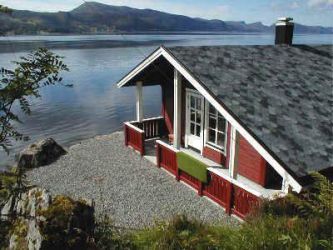

Hytte sett ovenfraFor å gi et bedre innblikk i hva det betyr i praksis å gå over til LED lyspærer og sparepærer på hytta, har vi satt opp et konkret eksempel. Hytta ligger på Sunnmøre og er mye i bruk fra tidlig om våren til sent på høsten.

Det var et tilbakevendende problem med for lite strøm på hytta. Når det var noe spennende å se på TV så var batteriene tomme, skulle man bruke støvsugeren, så måtte man hele tiden tenke på å spare og slå den av så raskt som mulig. Å la utelyset stå på mer en høyst nødvendig var også utenkelig, selv om det var upraktisk å ha det avslått når du kom tilbake på hytta om kvelden etter å ha vært ute hos venner.

For å løse problemet ble flere alternativer vurdert:

  • Utvide ladekapasiteten med flere solcellepaneler
  • Utvide bufferkapasiteten med flere batterier
  • Utvide både lade- og bufferkapasiteten med flere solcellepaneler og batterier
  • Bruke den tilgjengelige kapasiteten smartere

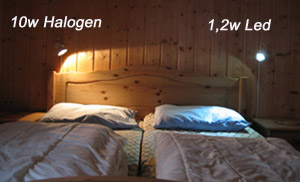

Halogenlys versus LED lysValget falt til slutt på en smartere utnyttelse av kapasiteten, ved å gå over til sparelys. Det viste seg at dette var billigere både på kort og lang sikt. I tillegg ble en del "enkle" taklamper skiftet ut med mer standsmessige taklamper. Systemet med sparelys har vist seg å fungere utmerket. Det viser seg også å gi mer tilgjengelig kapasitet i den "mørkere" årstiden enn hva en ytterligere utvidelse av batteri og/eller solcellekapasiteten ville ha gjort.

På hytta har lyset i oppholdsrommene og i gang blitt betydelig bedre, idet 5W sparepærer gir mer lys enn en 15W vanlig glødepære. Lyset i leselampene egner seg også svært godt med LED fordi lyset er mer sentrert og lyser leseflaten mer opp enn en 10W halogenpære.

Tekniske detaljer for hytta;
2 stk 110Watt solcellepaneler
1 stk Air 403 vindgenerator som yter opp mot 400Watt
6 stk 75Ah batterier

Lyspunkter
6 stk leselamper på soverommene
4 stk taklamper, 1 på kjøkkenet, 2 i stua og 1 i gangen
1 stk utelampe
1 stk bodlampe
1 stk lyslist over oppvaskkum
1 stk lyslist over speil på bad

Før det ble innstallert sparelys på hytta var følgende lyskilder i bruk;
De 6 leselampene; 10W halogen
De 4 taklampene; 15W vanlige glødepærer
Utelampen; 15W vanlig glødepære
Bodlampen; 10W halogen
De 2 lyslistene; hver hadde 2 stk 8W lysrør
Samlet forbruk når alle lyskilder var i bruk; 10W x 7 + 15W x 5 + 8W x 2 x 2 = 177W

Etter at det ble innstallert sparelys på hytta er følgende lyskilder i bruk:
De 6 Leselampene: 1,2W LED
De 4 taklampene: 5W sparepærer
Utelampen: 1,7W LED pære
Bodlampen: 2,2W LED lyslist
De 2 lyslistene: hver 2,2W lyslist
Samlet forbruk når alle lyskilder er i bruk: 1,2W x 6 + 1,7W + 5W x 4 + 2,2W 3 = 35,5W

Besparelse: 79.9%
