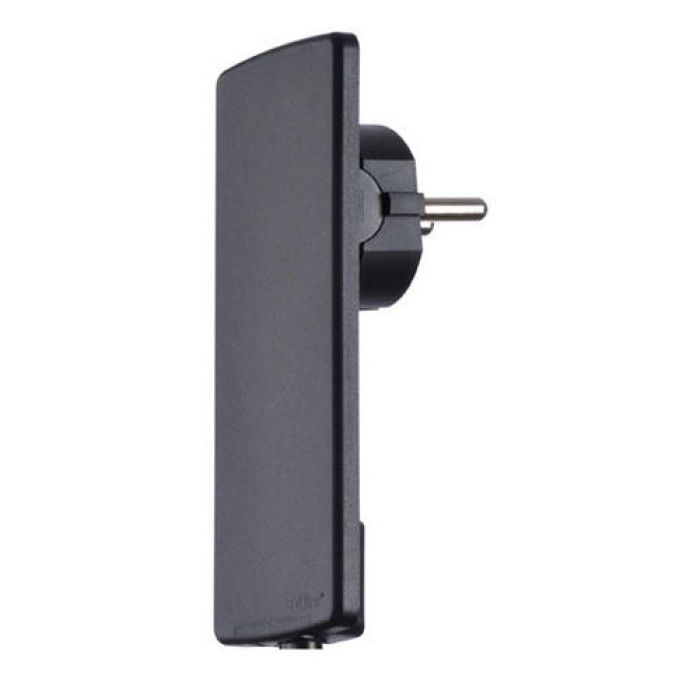

EVOline Flat Plug 230V 16A Sort – Ekstremt Lavtbyggende Vinkelstøpsel med Jord
I moderne boliger, leiligheter og hytter er stikkontaktene ofte plassert på de veggflatene der vi helst vil plassere store møbler som sofaer, senger, kommoder, TV-benker eller bokhyller. Et tradisjonelt rett støpsel bygger gjerne mellom fire og fem centimeter rett ut fra veggen, noe som tvinger møblene ut i rommet og skaper en skjemmende glipe bak inventaret. Samtidig utsettes kabelen for kraftige mekaniske knekker dersom møbelet skyves for hardt inntil. EVOline 230V lavtbyggende støpsel i sort utførelse løser dette problemet fullstendig: Med en byggehøyde på kun 5 millimeter ut fra stikkontakten og en smart integrert vippehendel for enkel uttrekking, gir dette flate støpselet en genial, plassbesparende og brannsikker strømtilkobling bak alle typer møbler.
Bygger kun 5 millimeter ut fra stikkontakten
Den største styrken ved EVOline-støpselet er den ekstremt slanke formfaktoren. Når støpselet settes inn i en standard innfelt jordet stikkontakt (Schuko), forsvinner det nesten i flukt med veggen.
Med en utstikkende profil på beskjedne 5 millimeter kan du skyve møbler tilnærmet helt inntil vegglisten uten at støpselet eller stikkontakten kommer i klem. Dette frigjør verdifull gulvplass i trange rom, gir et vesentlig ryddigere visuelt uttrykk, og eliminerer risikoen for at kabelen klemmes flat og overopphetes bak tunge skap eller sengerammer. Kabelen ledes kontrollert ut i nitti graders vinkel parallelt med veggflaten, slik at ledningen kan føres usynlig langs gulvlisten.
Innovativ vippehendel for enkel og skånsom frakobling
Et velkjent problem med flate eller vinklede støpsler er at de kan være svært vanskelige å få tak i når de først er trykket inn i en trang stikkontakt. Mange ender opp med å trekke i selve kabelen for å få pluggen ut, noe som er direkte brannfarlig og fører til at kobbertrådene rykkes løs fra de interne terminalene over tid.
EVOline har løst denne utfordringen gjennom en patentert og genial mekanisk vippehendel integrert i selve pluggkroppen. Når du skal koble fra støpselet, vipper du ganske enkelt ut den lille hendelen på forsiden og trekker i den. Vektstangmekanismen løfter pluggen kontrollert og rett ut av stikkontakten med minimal håndkraft, uten at du behøver å dra i ledningen eller kjempe for å få neglene under kanten. Dette skåner både stikkontakten på veggen, kabeltermineringen og støpselet mot unødig slitasje.
Full 16A kapasitet og maksimal elektrisk sikkerhet
Til tross for det ultrakompakte formatet er EVOline-pluggen en fullverdig teknisk komponent spesifisert for en kontinuerlig merkestrøm på 16 ampere ved 250 volt vekselstrøm.
Dette tilsvarer en maksimal belastning på hele 3680 watt, noe som betyr at pluggen kan benyttes på alle standard 10A- og 16A-kurser i norske boliger og hytteanlegg. Den håndterer uanstrengt tunge forbrukere som panelovner, kaffemaskiner, mikrobølgeovner, strykejern og kraftige støvsugere uten varmgang.
Støpselet er utstyrt med fullverdig Schuko-jording med solide sidejordingsfjærer og et sentralt jordingshull for europeisk hybridkompatibilitet (Type E/F). Dette ivaretar personsikkerheten ved at eventuelle overspenninger og isolasjonsfeil på tilkoblede apparater i klasse I avledes trygt til jord, slik at anleggets jordfeilbryter kobler ut umiddelbart ved en feilsituasjon.
Tilpasset standard bevegelig apparatkabel H05VV-F
Innvendig er støpselet konstruert for montering på vanlige bevegelige apparat- og skjøteledninger av typen H05VV-F, med et ledertverrsnitt fra 0,75 mm² opp til 1,5 mm².
De solide skruterminalene gir god plass for tilkobling av fase, nøytral og jord. En integrert mekanisk strekkavlastning skrus fast over kabelens ytterkappe på innsiden av huset. Denne strekkavlasteren forhindrer at kabelen vris eller nappes løs dersom ledningen skulle bli utsatt for strekkbelastning, noe som sikrer en varig og forskriftsmessig forbindelse.
Elegant sort design for moderne interiør og tekniske oppsett
Mange moderne lamper, TV-er, lydanlegg, datautstyr og skjøteledninger leveres i dag med sorte kabler.
Den sorte gjennomfargede plasten på dette EVOline-støpselet gir en visuelt helhetlig overgang som harmonerer perfekt med mørke apparatledninger, moderne sorte stikkontakter, mørkbeisede tømmervegger på hytta og sorte TV-møbler. I stedet for en hvit plugg som fanger blikket, glir denne sorte utgaven diskret og ubemerket inn bak møbler og underholdningssentraler.
Allsidige bruksområder fra hjem og kontor til bobil og 230V hyttekraft
Det flate designet gjør EVOline-pluggen til en uvurderlig problemløser i mange ulike miljøer:
- Bak møbler i boligen: Perfekt bak senger, nattbord, sofaer, skjenker og bokhyller der møblene må stå helt inntil veggen uten å blokkere strømuttaket.
- Kjøkken og hvitevarer: Ideell for tilkobling av mikrobølgeovner, kaffemaskiner og kjøleskap der stikkontakten sitter bak apparatet i en trang nisje.
- Hytter med 230V vekselrettere: Svært godt egnet ved tilkobling til stikkontakter tilknyttet en vekselretter i trange tekniske rom, der plassen mellom utstyrstavle og vegg er begrenset.
- Bobil og campingvogn: Plassbesparende plugg bak sittegrupper og sengerammer der hver centimeter med innvendig rombredde teller.
- Hjemmekontor og mediemøbler: Skjult og ryddig strømforsyning bak tette TV-benker, stereorack og databord.
Råd for forskriftsmessig montering og kabling
I henhold til gjeldende forskrifter i Norge har privatpersoner adgang til selv å montere og skifte topolet støpsel med jord på bevegelige ledninger opp til 16A, forutsatt at arbeidet utføres fagmessig og etter produsentens anvisninger.
Fjern samleskruen på baksiden og åpne støpselet. Avisoler kabelens ytterkappe forsiktig over cirka tjue millimeter uten å rispe isolasjonen på de indre lederne, og avisoler cirka seks millimeter av kobberet på lederne. Ved bruk av mangetrådet ledning anbefales det å benytte endehylser på kobbertrådene for å sikre at ingen kordeler spriker under skruene.
Koble alltid den gul-grønne jordlederen til senterterminalen merket for jord, og koble faselederne (brun og blå) til de to ytre pinnene. Sørg for at jordlederen har litt ekstra slakk sammenlignet med faselederne, slik at jordlederen er den siste som eventuelt ryker dersom kabelen skulle utsettes for ekstremt strekk.
Skru strekkavlasteren fast over kabelens ytterkappe, lukk dekselhalvdelene sammen, og trekk til samleskruen.
Tekniske spesifikasjoner
- Produkttype: Lavtbyggende vinkelstøpsel med jord (Schuko hannplugg)
- Produsent: EVOline
- Modellbetegnelse: Flat Plug
- Utstikkende byggehøyde: Kun 5 millimeter fra stikkontaktveggen
- Nettspenning: 230–250V AC vekselstrøm (50/60 Hz)
- Maksimal merkestrøm: 16 ampere kontinuerlig
- Maksimal tillatt belastning: 3680 watt
- Jordingsstandard: Schuko med sidejord og integrert jordingshull (Type E/F hybrid)
- Spesialfunksjon: Integrert mekanisk vippehendel for verktøyfri uttrekking
- Kabelkompatibilitet: H05VV-F med ledertverrsnitt fra 0,75 mm² til 1,5 mm²
- Materiale: Slagfast, formstabil og flammehemmende termoplast
- Fargeutførelse: Sort gjennomfarget overflate
- Kabelutgang: 90 graders vinklet utgang langs veggflaten
- Bruksområde: Bak møbler, sofa, seng, TV-benk, kjøkken, bobil, båt og hytte med 230V
