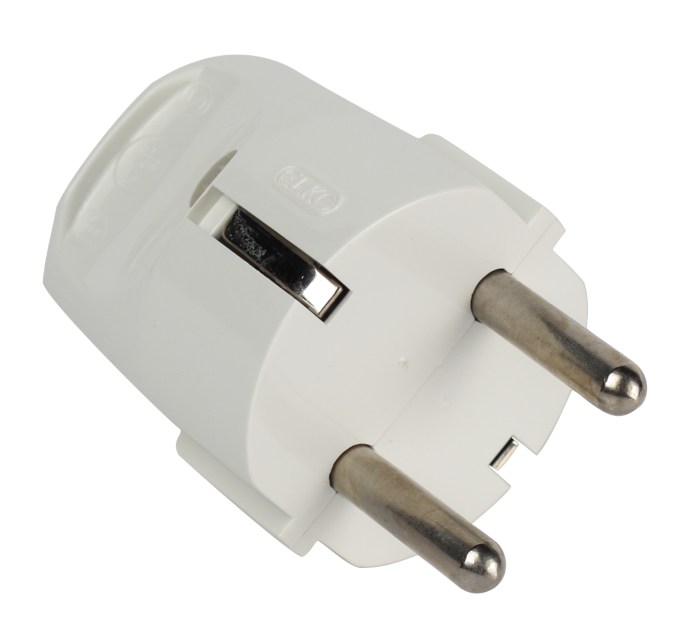

ELKO 230V Rett Jordet Støpsel 16A Polarhvit – Robust Stikkpropp for Apparater og Invertere
En trygg, solid og forskriftsmessig tilkobling av elektriske apparater til 230V-strømnettet krever støpsler av kompromissløs kvalitet. Dette jordede støpselet fra Norges ledende elektromateriellprodusent ELKO er en klassisk og robust stikkpropp med rett kabelinnføring i tidløs polarhvit utførelse. Støpselet er klassifisert for 16 ampere ved 250V vekselstrøm (AC) og er konstruert for sikker tilkobling av bevegelige kabler med ledertverrsnitt opptil 1,5 mm². Med sine romslige skruterminaler, solide klemavlastning og fullverdige Schuko-jording er dette støpselet et ideelt valg for alt fra reparasjon av husholdningsapparater og produksjon av skreddersydde skjøtekabler, til direkte tilkobling i 230V-vekselrettere på hytter, i båter og i bobiler.
Klassisk rett kabelinnføring for allsidig montasje
Valget mellom et vinklet støpsel og en modell med rett innføring avhenger av hvor og hvordan utstyret skal benyttes. Der et vinklet støpsel leder kabelen flatt langs veggen bak store møbler, gir en rett kabelinnføring en rekke distinkte fordeler i mange andre montasjesituasjoner.
Med rett innføring ledes tilkoblingskabelen rett ut i forlengelsen av stikkontakten. Dette gir en slank, symmetrisk og balansert profil som er spesielt fordelaktig ved bygging av skjøteledninger og grenuttak som skal trekkes over gulv eller rulles opp på kabeltromler. Den rette formen gjør det også usedvanlig enkelt å sette inn og trekke ut støpselet fra trange paneluttak, for eksempel i fronten på en 230V vekselretter, i et motorrom, eller i en teknisk fordelingsboks der sidevendte kabler ville kommet i konflikt med tilstøtende brytere eller instrumenter.
Dimensjonert for 16 ampere og kabler opptil 1,5 mm²
Støpselet er godkjent for en kontinuerlig merkestrøm på inntil 16 ampere ved 250V AC. Dette betyr at pluggen tåler en maksimal elektrisk belastning på hele 3680 watt, noe som gjør den fullt kompatibel med alle standard 10A- og 16A-kurser i boliger, hytter og næringsbygg.
Det innvendige koblingsrommet er optimalisert for standard bevegelige apparat- og gummikabler med ledertverrsnitt fra 0,75 mm² og opp til 1,5 mm² (typisk 3G1,0 mm² eller 3G1,5 mm² kabeltyper som H05VV-F eller H07RN-F). Den generøse dimensjoneringen sikrer at du kan forsyne strømkrevende apparater som varmeovner, kaffetraktere, kompressorer, støvsugere og elektroverktøy med full effekt uten risiko for overoppheting av kontaktpunktene.
Brukervennlige skruterminaler og pålitelig strekkavlastning
Innvendig er ELKO-støpselet utstyrt med solide skruterminaler i forniklet messing. Skruene har dype spor som gir godt verktøygrep uten at skruehodene sladres under tiltrekking, og klemmer lederne flatt og fast med et massivt mekanisk kontakttrykk.
I bakkant av plugghuset sitter en kraftig, integrert to-skruers kabelstrekkavlaster. Denne klemmen skrus bestemt fast over kabelens ytterkappe før støpselet lukkes. Strekkavlastningen er helt avgjørende for personsikkerheten: Dersom noen snubler i ledningen eller trekker støpselet ut etter kabelen, fanger klemmen opp kreftene i plastkappen, slik at kobberlederne ikke rykkes løs fra de strømførende skruterminalene inni pluggen. Dette eliminerer risikoen for farlige kortslutninger og berøringsspenninger.
Fullverdig Schuko-jording for maksimal personsikkerhet
Støpselet er produsert i samsvar med den europeiske Schuko-standarden (Type F / CEE 7/4) og er utstyrt med kraftige, fjærbelastede sidejordingkontakter.
Jordingen gir en livsviktig sikkerhetsbarriere for apparater i beskyttelsesklasse I (jordet utstyr). Dersom det skulle oppstå en intern isolasjonssvikt i en tilkoblet maskin, vil feilstrømmen ledes umiddelbart bort gjennom jordlederen til anleggets jordfeilbryter, som kobler ut strømmen før noen utsettes for farlig støt.
Perfekt match for 230V vekselrettere og hyttekraft
I frittstående solcelleanlegg på hytter og i mobile batterisystemer i bobil og båt benyttes ofte kombinerte vekselrettere og ladere, som for eksempel Victron Phoenix eller MultiPlus. Disse omformerne er som regel utstyrt med et standard jordet 230V Schuko-uttak i fronten.
Dette ELKO-støpselet er det opplagte valget når du skal koble tilkoblingskabler til slike vekselrettere. Den kompakte rette formen gjør at støpselet sitter urokkelig fast i omformerens kontaktbrønn uten å henge skjevt eller belaste uttaket asymmetrisk, og gir en ren og profesjonell overgang fra vekselretteren videre til hyttas fordelingsnett eller apparater.
Slagfast termoplast i tidløs polarhvit utførelse
Støpselhuset er støpt i ELKOs velkjente slagfaste og selvslukkende termoplast i fargen polarhvit.
Denne fargetonen matcher perfekt med Norges mest utbredte stikkontaktserier, inkludert ELKO RS16 og ELKO Plus. Plasten er formstabil, tåler fall mot harde gulv, og er motstandsdyktig mot riper og aldring. Den glatte, smussavvisende overflaten er lett å holde ren, og bevarer sin rene hvitfarge over år med daglig bruk uten å gulne.
Råd for forskriftsmessig montering på bevegelig ledning
I henhold til gjeldende forskrifter i Norge (Forskrift om elektroforetak og kvalifikasjonskrav) har ufaglærte personer lov til selv å montere og skifte topolet støpsel med og uten jording opp til 16A på bevegelige ledninger, forutsatt at arbeidet utføres fagmessig og etter produsentens anvisning.
Avisoler den ytre kabelkappen forsiktig over omtrent 25 til 30 millimeter uten å skade isolasjonen på innerlederne. Avisoler cirka 6 til 8 millimeter av kobberet på faselederne (brun og blå) og jordlederen (gul/grønn). Ved bruk av mangetrådet ledning anbefales det å presse på endehylser på kobbertrådene for å unngå at kordeler spriker under skruen.
Koble alltid den gul-grønne jordlederen til senterterminalen merket med jordsymbolet. Sørg for at jordlederen har litt ekstra slakk sammenlignet med faselederne, slik at den er den siste som eventuelt ryker dersom kabelen utsettes for ekstremt strekk. Skru tilkoblingsskruene godt til, fest strekkavlasteren stramt over kabelens ytterkappe, og lukk støpselet med den utvendige samleskruen.
Tekniske spesifikasjoner
- Produkttype: Rett jordet støpsel / stikkpropp (Schuko)
- Produsent: ELKO
- Kabelinnføring: Rett kabelinnføring bakfra
- Driftsspenning: 250V AC vekselstrøm (50 Hz)
- Merkestrøm: 16 ampere kontinuerlig
- Maksimal tillatt belastning: 3680 watt
- Jordingsstandard: Schuko med doble sidejordskontakter (Type F)
- Maksimalt kabeltverrsnitt: Tilpasset kabler opptil 1,5 mm²
- Tilkobling internt: Solide skruterminaler i forniklet messing
- Mekanisk avlastning: Integrert to-skruers strekkavlaster for kabelkappe
- Materiale hus: Slagfast og flammehemmende termoplast
- Fargeutførelse: Polarhvit
- Bruksområde: Husholdningsapparater, skjøtekabler, 230V vekselrettere, bolig, hytte, verksted og båt
