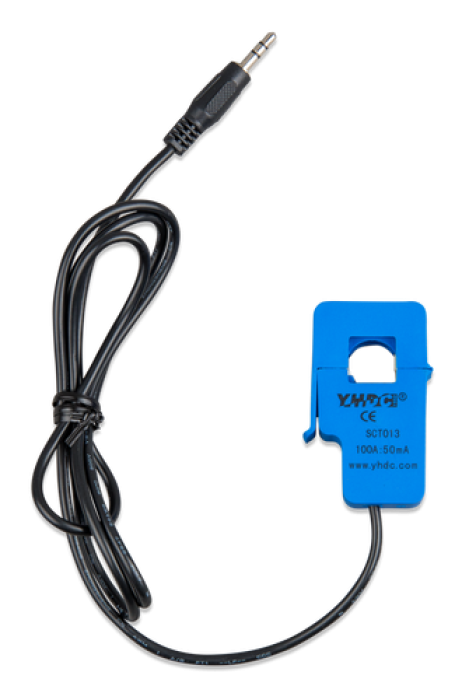

Victron Strømtransformator 100A:50mA for MultiPlus-II – Ekstern Strømføler for ESS og PowerAssist
Intelligent energistyring og optimal utnyttelse av egenprodusert solstrøm krever nøyaktig sanntidsmåling av strømflyten mellom bygget og det offentlige strømnettet. Denne originale strømtransformatoren fra Victron Energy med en omsetning på 100A til 50mA, levert under artikkelnummer CTR110000500, er en ekstern strømføler konstruert spesifikt for bruk sammen med MultiPlus-II og MultiGrid-II vekselrettere og ladere. Transformatoren gjør det mulig å måle hele byggets strømforbruk direkte ved hovedinntaket eller strømmåleren. Dette åpner for avanserte systemfunksjoner som PowerControl, PowerAssist og dynamisk optimalisering av egetforbruk i et energilagringssystem (ESS). Enten du skal bygge et avansert solcelleanlegg i boligen for å barbere strømtopper, eller har en hytte med begrenset hovedsikring, gir denne strømtransformatoren systemet den nødvendige informasjonen for å balansere energien perfekt.
Nøkkelen til optimalisering av egetforbruk og energilagring (ESS)
I et tradisjonelt oppsett der en MultiPlus-II er montert i et underfordelingsskap, kan enhetens interne strømsensor kun måle strømmen som passerer fysisk gjennom selve vekselretteren. Dersom det finnes andre store forbrukere i huset som er koblet til kurser foran MultiPlus-enheten, vil vekselretteren normalt ikke vite om dette strømforbruket.
Ved å montere denne eksterne strømtransformatoren på hovedfasen ved inntaket til bygget, får MultiPlus-II full oversikt over den totale strømmen som importeres fra eller eksporteres til strømnettet. I et Victron ESS-system bruker vekselretteren disse måledataene til å regulere batteriutladingen kontinuerlig. Systemet kan da mate nøyaktig like mye energi fra batteribanken inn på husets nett som det huset forbruker til enhver tid, med mål om å holde strømkjøpet fra nettet på null watt. Dette maksimerer utnyttelsen av egenprodusert solenergi og forhindrer at du kjøper dyr nettstrøm unødig.
Implementering av PowerControl og PowerAssist ved inntaket
Mange hytter, boliger og næringsbygg har begrensede hovedsikringer, for eksempel 25A eller 32A inntak. Når store forbrukere som induksjonstopp, elbillader, varmepumpe og varmtvannsbereder slår inn samtidig, risikerer man at hovedsikringen i sikringsskapet overbelastes og løser ut.
Med denne strømtransformatoren tilkoblet kan MultiPlus-II implementere Victrons velkjente PowerControl- og PowerAssist-teknologi direkte mot hovedinntaket:
PowerControl overvåker den totale inntaksstrømmen og reduserer automatisk batteriladerens strømtrekk dersom andre apparater i bygget krever mye strøm, slik at hovedsikringen aldri overskrides.
PowerAssist tar funksjonaliteten et skritt videre: Dersom det totale strømbehovet i bygget overstiger hovedsikringens maksimale kapasitet, vil MultiPlus-II umiddelbart hente energi fra batteribanken og mate denne parallelt inn på anlegget for å bistå strømnettet. Dette gjør at du kan drive tunge apparater som ellers ville vært umulig på en begrenset nettilkobling.
Splittkjerne-design for enkel ettermontering uten frakobling
En stor montasjemessig fordel med denne strømtransformatoren er den såkalte splittkjerne-oppbygningen (split-core). Transformatorens magnetiske kjerne er hengslet og kan åpnes med en enkel låseklemme.
Dette betyr at installasjonen kan utføres helt uten å koble fra, kappe eller demontere den eksisterende hovedstrømkabelen i sikringsskapet. Transformatoren klipses ganske enkelt rundt den aktuelle faselederen og smekkes igjen i låst posisjon. Dette sparer betydelig installasjonstid for elektroinstallatøren og eliminerer behovet for å gjøre hele bygget spenningsløst under den fysiske montasjen av føleren.
Nøyaktig 100A:50mA signal direkte til MultiPlus-II
Transformatoren er nøyaktig kalibrert til et strømforhold på 100 ampere primærstrøm til 50 milliampere sekundærstrøm (100A:50mA). Den måler vekselstrømmer opp til 100A og transformerer dette ned til et svakt og ufarlig målesignal.
De to sekundærledningene fra transformatoren kobles direkte inn i den dedikerte eksterne strømsensorinngangen på kretskortet inni MultiPlus-II eller MultiGrid-II. Dette etablerer en direkte analog målesløyfe som oppdateres umiddelbart uten forsinkelser. Løsningen fungerer som et svært kostnadseffektivt og kompakt alternativ til separate, eksterne Modbus-energimålere (som Carlo Gavazzi) i enfasede installasjoner, da du slipper ekstra kabling for datakommunikasjon og frigjør plass på DIN-skinnen i sikringsskapet.
Allsidige bruksområder fra solcellebolig til hyttekraft
Victron strømtransformator CTR110000500 er en nøkkelkomponent i en rekke installasjoner:
- Nettilkoblede solcelleboliger med batterilagring: Gjør det mulig for et 1-faset MultiPlus-II ESS-system å styre batterilading og utlading slik at strømeksporten minimeres og egenforbruket maksimeres.
- Hytter med begrenset nettstrøm: Sikrer automatisk lastbalansering og batteribistand ved 16A, 25A eller 32A inntakskurser, slik at store strømtopper håndteres uanstrengt.
- Nødstrømsanlegg og UPS: Overvåker tilført nettstrøm for rask og presis overgang til batteridrift ved spenningsfall eller overbelastning.
- Spisslastbarbering (peak shaving): Hjelper næringsbygg og boliger med å holde seg under bestemte effekttariffer for å redusere nettleien.
Råd for montasje og oppsett
Transformatoren skal monteres rundt den isolerte faselederen (L1) som fører strøm inn i bygget, plassert mellom hovedsikringen eller strømmåleren og byggets første forgrening.
Vær oppmerksom på transformatorens fysiske retningspil. Transformatoren må orienteres riktig vei i henhold til pilens markering for at MultiPlus-II skal kunne skille mellom importert strøm og eksportert solenergi.
Kabelen fra transformatoren kan forlenges ved behov ved hjelp av en tvunnet parkabel (f.eks. UTP nettverkskabel), men bør holdes adskilt fra parallelle høyspentkabler for å forhindre indusert støy. Etter fysisk montering aktiveres den eksterne strømsensoren enkelt i systemets programvare via VEConfigure eller VictronConnect. Vær oppmerksom på at inngrep i faste 230V-installasjoner og sikringsskap skal utføres av en registrert elektroinstallatør i samsvar med gjeldende regelverk.
Tekniske spesifikasjoner
- Produkttype: Ekstern strømtransformator / strømføler (Current Transformer)
- Produsent: Victron Energy
- Produsentens artikkelnummer: CTR110000500
- Kompatibilitet: Victron MultiPlus-II og MultiGrid-II vekselrettere og ladere
- Strømforhold: 100A primærstrøm til 50mA sekundærstrøm (100A:50mA)
- Kjernetype: Splittkjerne (split-core) med mekanisk låseklemme for verktøyfri montering
- Tilkobling: To-leder kabel for direkte tilkobling til MultiPlus-II måleinngang
- Maksimal nominell kursbelastning: Tilpasset anlegg med inntil 32A og oppover til 100A primærstrøm
- Funksjoner: Nødvendig sensor for Energy Storage Systems (ESS), PowerControl og PowerAssist
- Bruksområde: Solcelleanlegg, energilagring i bolig, hytteanlegg, spisslastbarbering og nødstrøm
