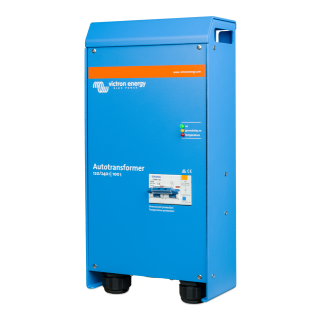

Transformator på maks 100A for fasesplitting, balansering og omforming av spenning fra f.eks. 120V til 240V AC.
Bilde kan avvike fra faktisk produkt.
Autotransformatoren: for trinn opp, trinn ned og delt fasebalansering
En autotransformator kan brukes til balansering av utgang med trinn opp, nedtrapping og delt fase. Mens trinn opp og ned-funksjonene er ganske enkle, kan balansering av utgang med delt fase kreve litt mer oppmerksomhet.
Tenk for eksempel på en 30A 120/240V delt faseforsyning. Tilførselen kan være i grid, en generator eller to stablede omformere. Noen av belastningene tilkoblet er 240V, andre er 120V. På hvert 120V-ben skal belastningen ikke overstige 30A. De problemet er at så snart 120V-belastninger er koblet til, vil de to bena vise en annen strøm. Dette er fordi 120V-belastningene på de to bena vil aldri bli balansert. En 120V 1200W hårføner vil for eksempel trekke 10A fra ett ben. En 120V vaskemaskin kunne til og med trekke i overkant av 20A fra ett ben. Mellom de to beina forskjell i strøm, eller strømubalanse, vil derfor ofte være 20A eller mer. Dette betyr at 30A-forsyningen vil ikke utnytte sitt fulle potensial. Innen det ene benet trekker 30A, kan det hende at det andre benet ikke trekker mer enn 10A, og økning av 240V-belastningen, for eksempel, vil resultere i en overbelastning av det ene benet mens det andre benet fortsatt har ledig kapasitet.
Teoretisk sett er den totale effekten som kan trekkes fra en 30A 120/240V forsyning 30 x 240 = 7,2 kVA. Ved 20A ubalanse vil det praktiske maksimumet være 30 x 120 + 10 x120 = 4,8kVA, eller 67% av det teoretiske maksimum.
Løsningen er en autotransformator
Ved å la nøytralen til delt faseforsyningen være ubrukt, og koble til en autotransformator for å lage en ny nøytral, "absorberes" enhver lastubalanse av autotransformatoren. Ved 30A forsyning kan belastningen økes til 7,2kVA, og en 20A belastningsubalanse vil resultere i ett ben forsyner 40A, og det andre benet 20A. 20A-forskjellen vil strømme gjennom nøytralen og viklingene til Autotransformator. Strømmen gjennom begge 120V-ledningene til delt faseforsyningen vil være 30A.

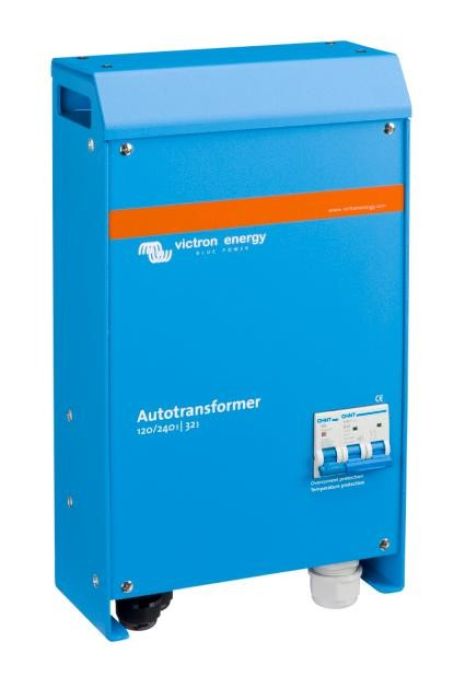

Autotransformator 120/240VAC - 32A, egenskaper
- Inn-/utgangsspenning: 120 / 240V
- Inngangsbryter: 32A, 2 poler
- Frekvens: 50 / 60Hz
- Maksimal 240V gjennomstrøm: 32 A
- Nøytral strøm, 30 min: 32A (3800VA)
- Nøytral strøm, kontinuerlig: 28A @ 40ºC / 100º
- Fleksibel transformatortype: Toroidal
- Kapsling: Aluminium
- Dimensjoner: 375 x 214 x 110
- Victron art.nr.: ITR000100000
Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
