Litium Rack Kabelsett – Komplett Sammenkoblings- og Monteringssett for Modulære Batterier
Når energibehovet øker i et moderne solcelleanlegg eller en reservestrøminstallasjon, er modulære litium-rackbatterier den mest fleksible og fremtidsrettede løsningen for å utvide lagringskapasiteten. Dette komplette kabel- og monteringssettet er utviklet spesifikt for fysisk og elektrisk sammenkobling av flere rackbatterier, slik at to eller flere uavhengige batterimoduler kan samvirke som én helhetlig og intelligent energibank. Pakken inneholder kraftige strømkabler, datakabel for batteristyringssystem (BMS), mekaniske festebraketter og tilhørende monteringsbolter. Enten du skal bygge ut et 48V-energilager i en solcelledrevet hytte, etablere en skalerbar reservestrømløsning for næringsbygg, eller stable litiumbatterier i et teknisk skap, gir dette alt-i-ett-settet en rask, trygg og forskriftsmessig installasjon.
Komplett alt-i-ett løsning for utvidelse av batterikapasitet
Å sette sammen flere modulære litiumbatterier krever mer enn bare tilfeldige kabler. Hver enkelt batterimodul må integreres med nøyaktig avstemte komponenter for å sikre at både kraftoverføringen og den interne datakommunikasjonen fungerer uten flaskehalser.
Dette kabelsettet fjerner all usikkerhet ved dimensjonering og innkjøp av enkeltkomponenter. Ved å samle alle nødvendige mekaniske fester, strømledere og kommunikasjonslinjer i én ferdig pakke, sparer du verdifull installasjonstid og sikrer at installasjonen tilfredsstiller produsentenes strenge krav til standardisering. Du unngår provisoriske løsninger og oppnår en fabrikkmessig utførelse der hver enkelt modul er fysisk sikret og elektrisk optimalisert.
Kraftelektrisk sammenkobling med dimensjonerte strømkabler
Hjertet i kabelsettet er de kraftige likestrømskablene (DC) som forbinder batterimodulene i parallell for å øke den totale kapasiteten i kilowattimer uten å endre systemspenningen.

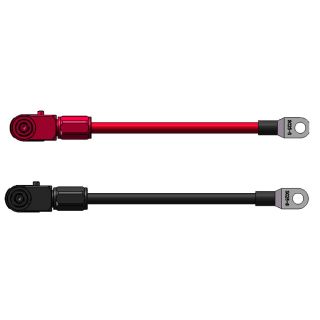

Settet leveres med fargekodede kabler med en rød leder for positiv pol og en sort leder for negativ pol. Dette gir umiddelbar visuell oversikt og eliminerer risikoen for farlige polaritetsfeil under montasjen. Kablene er bygget opp av fintrådet elektrolytisk kobber med et generøst ledertverrsnitt tilpasset store kontinuerlige ladestrømmer og utladingsstrømmer. Den lave indre motstanden forhindrer skadelig spenningsfall mellom modulene, noe som sikrer en perfekt balansert strømfordeling der alle batteriene i rekken lades og utlades jevnt. De solide koblingspluggene smekker i inngrep med fast klemkraft for å forhindre overgangsmotstand og lokal varmgang under tung belastning fra store vekselrettere.
Sømløs BMS-kommunikasjon med medfølgende datakabel
Moderne litium-jernfosfatbatterier (LiFePO4) er utstyrt med avanserte interne batteristyringssystemer (BMS) som overvåker spenning, strøm og temperatur på hver enkelt battericelle. Når flere moduler settes sammen, må disse styringssystemene snakke sammen i en serie (daisy-chain) slik at systemet har full kontroll over hele batteribanken.
Det medfølgende nettverkskabelsettet med standardiserte RJ45-kontakter etablerer denne vitale datalinjen mellom batterienes kommunikasjons脇porter. Kabelen overfører telemetri, ladesignaler og sikkerhetsalarmer mellom master- og slave-batteriene uten tidsforsinkelse eller støyforstyrrelser. Dette sikrer at batteribanken opptrer som én felles, intelligent enhet overfor anleggets vekselretter og laderegulator, og muliggjør automatisk balansering og koordinert utkobling dersom en feiltilstand skulle oppstå i en av modulene.
Mekanisk stabilitet med solide festebraketter og bolter

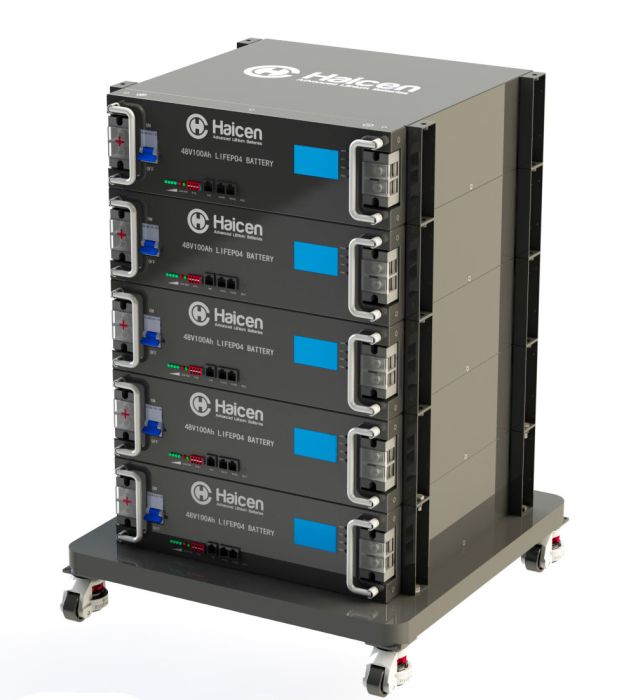

Litium-rackbatterier er kompakte, men veier gjerne mellom tretti og seksti kilo per enhet. Dersom flere batterier stables oppå hverandre uten fysisk forankring, utgjør de en betydelig velt- og skaderisiko, spesielt i miljøer med vibrasjoner eller fare for ytre påvirkning.
Settet inneholder kraftige metallbraketter og tilpassede monteringsbolter konstruert for sikker sammenføyning og stabling (stacking) av batterimodulene. Brakettene låser modulene mekanisk sammen til et stivt, vridningsstabilt tårn. Dette forhindrer at batteriene forskyver seg, sklir eller velter, og sikrer at de innbyrdes kabelforbindelsene ikke utsettes for mekanisk drag eller klemkrefter. Samtidig sørger brakettene for at modulene beholder en jevn og nødvendig luftespalte for optimal kjøling og varmespredning under drift.
Allsidige bruksområder for modulær energilagring
Kombinasjonen av elektriske ledere, datakommunikasjon og fysiske fester gjør dette settet uunnværlig i mange ulike sammenhenger:
Solcelleanlegg på hytter: Parallellkobling av to eller flere rackbatterier for å bygge opp en stor 48V batteribank som sikrer full energitilgang gjennom vintermåneder og perioder med lite sol.
Boliger med energilagring: Ryddig integrering av modulære batterier tilknyttet en hybridinverter for lagring av egenprodusert solstrøm og spisslastkapping.
Næringsbygg og reservestrøm: Standardisert oppbygging av redundante UPS- og nødstrømsbatterier i serverrom, telecom-sentraler og tekniske rom.
Mobile verksteder og fartøy: Stabil og vibrasjonssikker forankring av tunge batterimoduler i servicebiler og yrkesfartøy der mekanisk låsing er et strengt sikkerhetskrav.
Råd for forskriftsmessig montasje og sammenkobling
Før du starter monteringen må alle batterimoduler være slått helt av med sine respektive hovedbrytere. Plasser det første batteriet på et stabilt og plant underlag, og monter festebrakettene med de medfølgende boltene.
Plasser neste modul oppå og fest den til underliggende modul ved hjelp av brakettene før kablene kobles til. Sørg for at boltene strammes til med et fast, jevnt moment slik at batteritårnet blir helt mekanisk stabilt.
Koble deretter til datakabelen mellom batterienes innbyrdes Link-porter i henhold til produsentens instruksjoner for master- og slavekonfigurasjon. Avslutt med å koble til de røde og sorte DC-hovedstrømkablene mellom batterienes terminaler, og påse at kontaktene klikker helt i bunn. Verifiser til slutt at alle batterimoduler har tilnærmet lik hvilespenning før anlegget spenningssettes og settes i ordinær drift.
Tekniske spesifikasjoner
- Produkttype: Sammenkoblings- og monteringssett for litium-rackbatterier
- Systemkompatibilitet: Modulære 48V litiumbatterier (LiFePO4) beregnet for rack og stabling
- Strømkabler: 2 stk høystrøms DC-kabler (1 stk rød plusskabel og 1 stk sort minuskabel)
- Kommunikasjonskabel: Skjermet datakabel med standardiserte RJ45-kontakter for BMS-link
- Mekanisk festemateriell: Solide metallbraketter for stabling og mekanisk låsing
- Monteringsbolter: Tilpassede maskinbolter for innfesting i batterikabinett medfølger
- Materialkvalitet: Fortinnet kobber i ledere og korrosjonsbestandig lakkert stål i braketter
- Funksjon: Elektrisk parallellkobling, BMS-kommunikasjon og fysisk forankring
- Bruksområde: Solcelleanlegg, energilagring i bolig, hytteanlegg, UPS, nødstrøm og industri
