Jordkabel for rackbatteri med M4 ringkabelsko på 1 meter er en dedikert utjevnings- og jordingsleder konstruert for sikker og forskriftsmessig chassisjording av 48V rackmonterte litiumbatterier. I moderne energilagringssystemer monteres gjerne flere tunge batterimoduler (som 5,12 kWh LiFePO4 rackbatterier) lagvis i 19 tommers batterirack, serverskap eller på gulv- og veggbraketter. Hver batterimodul har et metallchassis som krever en pålitelig forbindelse til anleggets felles beskyttelsesjord og ekvipotensialutjevning. Denne 100 cm lange jordingskabelen leveres ferdig terminert med en presis M4 ringkabelsko, skreddersydd for å passe direkte over jordskruen på batteriets front- eller sidepanel, og gir en trygg, lavohmig og mekanisk stabil jordforbindelse.
Forskriftsmessig chassisjording for rackmonterte litiumbatterier
I henhold til gjeldende installasjonsforskrifter (NEK 400) skal alle utsatte ledende deler i en elektrisk installasjon være tilknyttet beskyttelsesjording for å forhindre farlige berøringsspenninger. Selv om 48V nominelt regnes som lavspenning (SELV/PELV), genererer moderne hybridinvertere, batteriladere og solcelleregulatorer høye vekselstrømsspenninger og potensielle jordfeilstrømmer i tilknyttede kretser. Dersom det oppstår en intern isolasjonssvikt eller krypstrøm i et batteri eller en omformer, sikrer denne jordkabelen at feilstrømmen ledes trygt bort til jordingsskinnen slik at jordfeilvern og overstrømsvern løser ut momentant. Dette beskytter brukeren mot ubehagelige støt og eliminerer risikoen for gnistdannelse i nærheten av battericellene.
Presis M4 ringkabelsko for standard jordingsterminaler
De fleste ledende produsenter av 48V rackbatterier – inkludert Topband, Pylontech, Deye og tilsvarende moduler – benytter en standard M4 gjengebolt eller skrue merket med det internasjonale jordsymbolet på kabinettet. Å forsøke å presse en for stor kabelsko (for eksempel M6 eller M8) under en liten M4-skrue gir dårlig mekanisk anleggsflate og fare for at klemmen vrir seg eller løsner. Denne kabelen er utstyrt med en fabrikkpresset M4 ringkabelsko med en indre diameter på cirka 4,3 mm. Kabelskoen passer nøyaktig under jordskruens hode og tannskive, noe som sikrer en urokkelig mekanisk kontaktflate med minimal overgangsmotstand.
Gul/grønn standardfarge og god elektrisk ledeevne
Kabelen er kledd i den internasjonalt standardiserte gul/grønne fargekoden for beskyttelsesjord (PE). Dette gjør kabelens funksjon umiddelbart gjenkjennelig under installasjon, service og etterkontroller, og forhindrer forveksling med andre signal- eller styrestrømkabler i racket. Lederkjernen består av fleksible, fintrådede kobberkordeler med solid tverrsnitt som sikrer lav impedans mot jord. Overgangen mellom kabelkappen og ringterminalen er forseglet med krympestrømpe, noe som gir mekanisk strekkavlastning og forhindrer at kordelene bøyes til tretthetsbrudd under vibrasjoner eller håndtering.
Avleder statisk elektrisitet og motvirker støy i styringssystemer
I tillegg til ren personsikkerhet fyller chassisjording en avgjørende funksjon for anleggets elektromagnetiske kompatibilitet (EMC). Moderne litiumbatterier inneholder avanserte batteristyringssystemer (BMS), CAN-bus-kommunikasjon, RS485-linjer og mikroprosessorer som kontinuerlig overvåker spenning og temperatur i hver enkelt celle. Høyfrekvent støy fra vekselrettere og statisk elektrisitet kan forstyrre disse sensitive datalinjene dersom metallkapslingene ikke er jordet til samme potensial. Ved å koble alle batteriene i racket sammen med dedikerte jordkabler oppnås en felles jordreferanse som effektivt skjermer kommunikasjonen mot støy og uforklarlige systemalarmer.
Optimal lengde på 1 meter for ryddig montasje i 19 tommers rack
Med en lengde på cirka 100 cm gir kabelen god rekkevidde til å føre jordingen ryddig fra batteriets jordskrue, langs innvendige rackskinner og ned til en felles jordskinne i bunnen av skapet eller videre til neste batterimodul. Lengden gir tilstrekkelig monteringsslakk til at batteriene kan trekkes litt ut på glideskinnene ved inspeksjon, uten at jordkabelen strammes i stykker. Samtidig forhindrer lengden overflødig kabling som kan blokkere for ventilasjonsvifter eller kjølekanaler i serverskapet.
Tekniske spesifikasjoner
- Produkttype: Jordkabel / utjevningsleder for rackbatteri

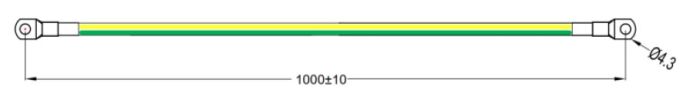

- Lengde: Ca. 100 cm (1 meter)
- Tilkoblingstype: M4 ringkabelsko (ca. 4,3 mm indre hulldiameter)
- Lederkjerne: Fintrådet kobber for maksimal mekanisk fleksibilitet
- Terminering: Profesjonelt presset ringterminal med krympestrømpeforsegling
- Fargekappe: Standard gul/grønn (beskyttelsesjord / PE)
- Kompatibilitet: Topband 48V rackbatterier, Pylontech, Deye og øvrige 19" rackmonterte energilagringsmoduler med M4 jordskrue
