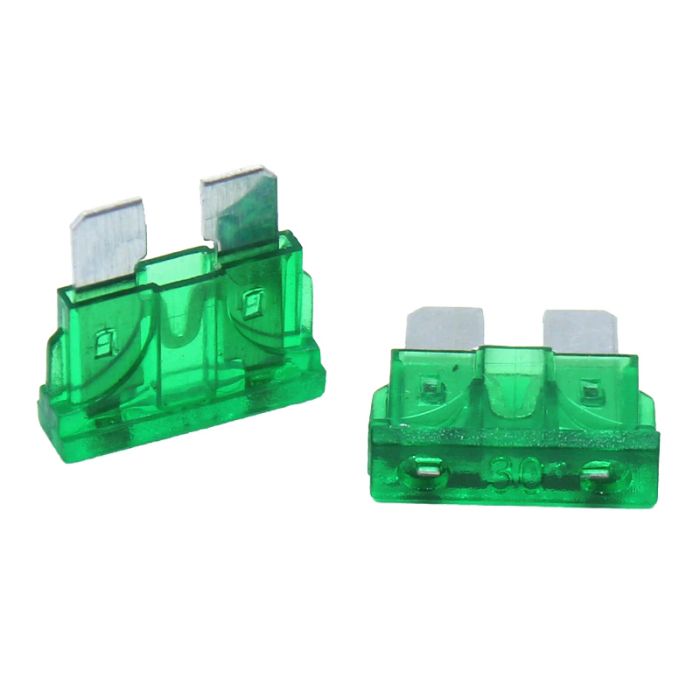

Flatstiftsikring 30A 32V Grønn – Standard ATO og ATC Bladsikring for Solcelle og Kjøretøy
Sikker drift og pålitelig beskyttelse mot overbelastning og kortslutning er selve fundamentet i ethvert velfungerende likestrømsanlegg (DC). Denne standard flatstiftsikringen på 30 ampere i klassisk grønn utførelse er konstruert for krevende 12V- og 24V-kretser med en maksimal driftsspenning på inntil 32V DC. Med sine kompakte standardmål på cirka 20 x 20 millimeter passer sikringen direkte inn i tradisjonelle sikringsholdere, sikringsblokker og fordelingspaneler tilpasset det universelle flatstiftformatet (ATO og ATC). Enten du skal sikre hovedkursen fra en MPPT-solcelleregulator til batteribanken på hytta, beskytte kraftige pumper og kjølebokser i en bobil, eller etablere trygge kurssikringer for lanterner og teknisk utstyr i en fritidsbåt, gir denne 30A-sikringen en rask, presis og oversiktlig kretsbeskyttelse.
Pålitelig overstrømsbeskyttelse for 12V og 24V likestrømsanlegg
I lavvoltsanlegg med kraftige batteribanker kan uforutsette feil som klemte ledninger, isolasjonsslitasje eller mekaniske kortslutninger føre til voldsomme strømstøt. Uten en korrekt tilpasset sikring på kursen vil ledningsnettet overopphetes på sekunder, noe som kan smelte isolasjonen og forårsake alvorlig brannfare.
Flatstiftsikringen fungerer som kretsens kalkulerte og bevisste svakeste punkt. Når strømstyrken i kursen overstiger 30 ampere over tid, eller ved en momentan kortslutning, smelter den interne metalltråden kontrollert av og bryter strømbanen før kablingen eller tilkoblede apparater tar permanent skade. Den maksimale driftsspenningen på 32 volt likestrøm sikrer at sikringen kveler lysbuen som dannes i bruddøyeblikket på en trygg måte, også under aktive ladesykluser der spenningen fra solcellepaneler eller dynamo overstiger 14 eller 28 volt.
Høy kapasitet på 30 ampere for krevende forbrukere
En nominell merkestrøm på 30 ampere gjør denne sikringen til en av de mest brukte og allsidige størrelsene i moderne lavvoltsanlegg:
I et standard 12V-system håndterer sikringen en kontinuerlig belastningseffekt på inntil 360 watt. Dette gjør den ideell som kurssikring for 20A og 25A MPPT-solcelleregulatorer, store kompressordrevne 12V-kjølebokser med høyt startstrømtrekk, kraftige trykkvannspumper, dieselvarmere under oppstart og gløding, samt 12V-uttak beregnet for dekkpumper og små omformere.
I et 24V-system tillater sikringen en overført kontinuerlig effekt på hele 720 watt, noe som åpner for drift av kraftigere vifter, lyskastere og tekniske styresystemer.
Sikringens smelteelement er nøyaktig kalibrert for å slippe ufarlige startstrømmer gjennom under normal drift, samtidig som det bryter raskt dersom det oppstår en reell overbelastning som truer ledningsnettet.
Internasjonal grønn fargekode for umiddelbar identifikasjon
Flatstiftsikringer benytter et standardisert internasjonalt fargekodesystem i samsvar med ISO 8820 og DIN 72581 for at montører og brukere umiddelbart skal kunne identifisere sikringsverdien uten å måtte tyde mikroskopiske tall. Den grønne fargen er den globale standardfargen for 30 ampere flatstiftsikringer.
Denne tydelige fargekodingen gir en uvurderlig fordel under installasjon, feilsøking og vedlikehold. Du ser med et enkelt blikk over sikringspanelet hvilken kurs som er sikret med tretti ampere, selv under dårlige lysforhold i et mørkt teknisk skap, under et dashbord i en bil eller i en trang batterikasse. Fargekoden forhindrer samtidig at sikringen forveksles med lavere eller høyere verdier under et bytte, noe som sikrer at anleggets opprinnelige brannbeskyttelse opprettholdes.
Transparent kapsling og integrerte testpunkter for rask feilsøking
Selve sikringskroppen er støpt i en gjennomsiktig, varmebestandig termoplast i grønn fargetone. Den transparente profilen gir fullt visuelt innsyn til det innvendige smelteelementet i sinklegering.
Ved feilsøking i anlegget ser du med det blotte øye om metalltråden er hel, eller om den har brent av og etterlatt et brudd eller et sotmerke inni kammeret, helt uten at du behøver å trekke sikringen ut av sokkelen.
I tillegg er toppen av sikringshuset utstyrt med to åpne metalliske målepunkter plassert rett over kontaktknivene. Disse testpunktene gjør det mulig å måle spenning og kontinuitet direkte med et multimeter eller en prøvelampe mens sikringen står montert i en spenningssatt krets, noe som effektiviserer systematisk feilsøking i større fordelingssentraler.
Standardisert ATO og ATC format med universell kompatibilitet
Med ytre dimensjoner på omtrent 19 til 20 millimeter i bredden og 19 til 20 millimeter i høyden følger sikringen den etablerte industristandarden for vanlige bladsikringer (ofte omtalt som standard, normal, ATO eller ATC).
Dette formatet sikrer universell mekanisk og elektrisk kompatibilitet med en lang rekke installasjonsprodukter:
Sikringen passer direkte inn i standard frittstående hengesikringsholdere på kabelstrekk, modulære 6-veis og 12-veis sikringspaneler med felles samleskinne, automotive sikringsbokser i kjøretøy, samt i integrerte sikringsholdere på laderegulatorer og strømfordelere. De solide kontaktknivene gir et fast mekanisk press mot holderens klemmer, noe som forhindrer vibrasjonsslitasje og sikrer stabil kontakt under rystelser i bil, båt eller anleggsmaskiner.
Viktige krav til kabeldimensjonering ved 30 ampere belastning
Ved bruk av en 30A sikring er det helt avgjørende å huske på sikringens primære formål: Den skal beskytte kabelen bak sikringen mot overoppheting og brann.
En kontinuerlig strømstyrke på 30 ampere krever et solid ledertverrsnitt. Kursen må kables med minimum 4 mm² eller 6 mm² mangetrådet kobberkabel, avhengig av kabelstrekkets lengde og forlegningsmåte. Dersom man monterer en 30A sikring på en underdimensjonert kabel, for eksempel 1,5 mm² eller 2,5 mm², vil kabelen kunne overopphetes, smelte og ta fyr ved en overbelastning lenge før sikringen når sin utløserterskel. Korrekt samspill mellom sikringsstørrelse og kabeltverrsnitt er avgjørende for anleggets totale sikkerhet.
Allsidige bruksområder fra solcelleregulator til båt og bobil
Takket være sin høye strømtoleranse er 30A flatstiftsikringen en av de mest etterspurte komponentene i mange krevende installasjoner:
- Solcelleanlegg og hyttekraft: Hovedsikring på batterikabelen fra 20A og 25A MPPT-laderegulatorer, samt forsyning til 12V fordelingstavler i tekniske rom.
- Bobil og campingvogn: Kursvern for tunge forbrukere som kompressorkjøleskap, elektriske trinn, vannpumper og 12V-uttak for invertere i bodelen.
- Båt og marint miljø: Beskyttelse av kurser til lensepumper, trimplan, kraftige lanterner, vindusviskermotorer og marine LED-lyskastere.
- Biler og tilhengere: Standard utskifting og feilsøking i bilens sikringsbokser, ekstralysreléer og tilhengerkurser.
Råd for montasje, sikringsbytte og feilsøking
Sørg alltid for at sikringen trykkes helt ned i bunn i sikringsholderen slik at knivterminalene oppnår full kontaktflate mot klemmene. Ved høye strømmer på 30 ampere kan dårlig mekanisk kontakt i en slakk holder skape overgangsmotstand som genererer lokal varme og smelter sikringshuset.
Dersom en 30A sikring ryker, er det et tydelig tegn på en overbelastning eller kortslutning i kretsen. Undersøk ledningsnettet for klemskader og kontroller tilkoblede apparater grundig før en ny sikring settes inn. Erstatt aldri en utløst 30A sikring med en kraftigere sikring eller provisoriske metalltråder, da dette fjerner anleggets brannbeskyttelse. Ha alltid noen ekstra grønne 30A-sikringer liggende klare i reservesortimentet for rask utskifting.
Tekniske spesifikasjoner
- Produkttype: Flatstiftsikring / bladsikring for likestrøm (DC)
- Formatstandard: Standard ATO / ATC
- Nominell merkestrøm: 30 ampere kontinuerlig
- Maksimal driftsspenning: 32V DC
- Fargekode: Grønn transparent kapsling iht. internasjonale standarder
- Kapslingsmål: Cirka 20 mm bredde og 20 mm høyde
- Kroppsmateriale: Gjennomsiktig, varmebestandig og flammehemmende termoplast
- Smelteelement: Presisjonsmaskinert sinklegering med jevn smeltekarakteristikk
- Testpunkter: To integrerte målepunkter på toppen for prøving med multimeter
- Bruksområde: Solcelleanlegg, 12V og 24V batterisystemer, MPPT-regulatorer, bobil, båt og kjøretøy
