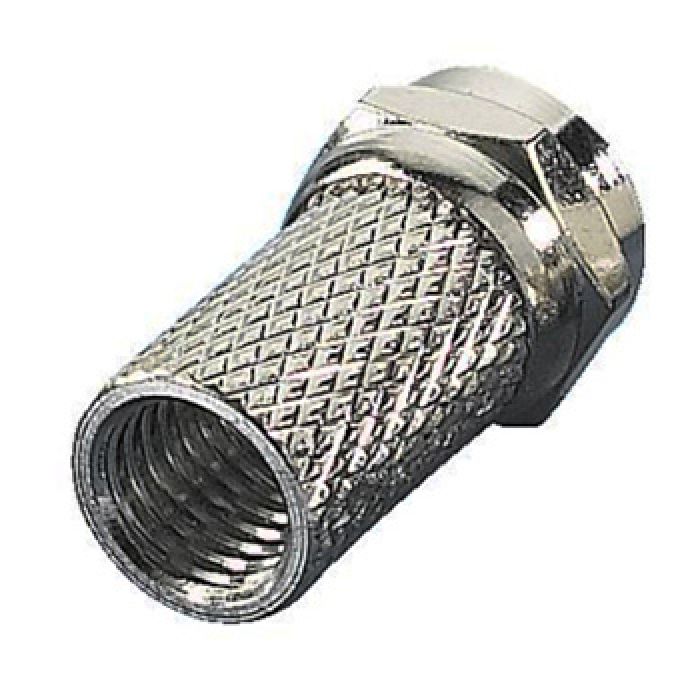

F-plugg Com for TV-antenne 7 mm – Solid Twist-on F-kontakt for RG6 Koaksialkabel

Krystallklare TV-bilder og stabile radiosignaler er helt avhengig av førsteklasses kontaktpunkter i hele kabelstrekket. Denne standard 7 mm F-pluggen av typen Com er en robust twist-on kontakt beregnet for rask og pålitelig terminering av RG6 koaksialkabler. Pluggen er spesielt utviklet for bruk mot F-hunntilkoblinger på parabolhoder, bakkesendte TV-antenner, signalforsterkere, splittere og veggbokser. Enten du skal sette opp RiksTV på hytta, montere parabol i bobilen eller fornye antenneanlegget hjemme, gir denne skrupluggen en solid mekanisk låsing og tapsfri signaloverføring.

Hva er en twist-on F-kontakt og hvordan fungerer den?

En F-kontakt er den internasjonale industristandarden for tilkobling av radiofrekvente signaler (RF) i satellitt- og antennesystemer. I motsetning til eldre, glatte plugger er F-pluggen utstyrt med en utvendig fingjenget mutter med 3/8-32 UNEF-gjenger, som skrus direkte fast i mottakerutstyret for å eliminere faren for at kabelen glir ut.

Modellen kalles en twist-on eller skruplugg fordi den ikke krever dyre spesialtenger for krymping eller kompresjon under installasjon. Innsiden av hylsen er utstyrt med grove, innvendige gjenger som griper direkte tak i koaksialkabelens ytterkappe og flettede skjerm. Når pluggen vris på med klokken, skjærer gjengene seg fast i kabelkappen og danner en usedvanlig strekkfast mekanisk forankring, samtidig som det opprettes full elektrisk kontakt med jordingsskjermen.

Perfekt tilpasning for 7 mm RG6 antennekabel

Presis passform mellom plugg og kabel er avgjørende for signalkvaliteten. Denne kontakten er dimensjonert for kabler med en utvendig diameter på mellom 6,8 mm og 7,5 mm, med en nominell diameter på rundt 7 mm. Dette er den desidert vanligste standarden for moderne RG6 koaksialkabler med 75 ohms karakteristisk impedans.

En for vid plugg vil glippe og skape ustabil kontakt ved det minste kabeltrekk, mens en for trang plugg kan deformere kabelens indre isolasjon (dielektrikum). Med denne pluggen oppnår du nøyaktig det mekaniske presset som kreves for å holde impedansen stabil på 75 ohm gjennom hele koblingspunktet, noe som hindrer signalrefleksjon, signaltap og stående bølger.

Effektiv skjerming mot digital signalstøy og 4G/5G-interferens

Moderne TV-mottak stiller langt høyere krav til skjerming enn tidligere analoge sendinger. Dagens eter er fylt med trådløse signaler fra mobilmaster, 4G, 5G og WiFi som lett kan trenge inn i dårlig skjermede koblinger og forårsake hakking, pikselering eller fullstendig signalbortfall på digitale kanaler.

Ved riktig montering presses kabelens flettede aluminiums- eller kobberskjerm flatt mot pluggens indre metallgods. Dette etablerer en helhetlig 360-graders Faraday-skjerming som lukker koblingspunktet hermetisk mot elektromagnetisk interferens fra omgivelsene. Plugghuset i formstøpt messing med korrosjonsbestandig fornikling sikrer samtidig at jordingen forblir intakt over mange års drift.

Allsidige bruksområder fra hytte og hjem til båt og caravan

Takket være den standardiserte utformingen passer 7 mm F-pluggen til en lang rekke maritime, mobile og stasjonære installasjoner.

I bakkesendte TV-systemer for RiksTV benyttes pluggen til tilkobling direkte på antennedipolen, på mastforsterkere, LTE-stoppfiltre og innvendige strøminjektorer.

Ved satellittmottak er pluggen uunnværlig for terminering mot mikrobølgehodet (LNB) på parabolantennen og videre inn i satellitt-tuneren.

I bobil, campingvogn og båt gir pluggen trygge koblinger som ikke rister løs under kjøring eller gange i sjøen, ideelt ved tilkobling til rundstrålende antenner og 12V antenneforsterkere.

I bolighus og hytter brukes kontakten flittig på antennesplittere og fordelingsblokker for å distribuere signalet til flere TV-uttak i ulike rom.

Trinn-for-trinn veiledning for enkel og korrekt montering

Monteringen utføres raskt med en vanlig avisoleringstang eller en skarp universalkniv.

Start med å fjerne omtrent 10 til 12 millimeter av kabelens ytre plastkappe, og pass på at du ikke kutter over den underliggende metallfletten.

Brett den blottlagte skjermfletten og eventuell metallfolie forsiktig bakover, slik at den ligger jevnt fordelt utover den ytre plastkappen.

Fjern deretter den indre skum- eller plastisolasjonen (dielektrikumet) slik at den massive kobbermidtlederen stikker frem. La det stå igjen omtrent 1 til 2 millimeter med isolasjon synlig foran kappen, slik at midtlederen ikke kommer i kontakt med plugghuset.

Inspiser kuttet nøye og forsikre deg om at ingen løse tråder fra skjermfletten berører midtlederen, da dette vil forårsake en direkte kortslutning.

Skyv pluggen inn over den avisolerte kabelen og skru den bestemt med klokken helt til det indre dielektrikumet møter bunnen av pluggen, og kobberlederen stikker noen få millimeter ut forbi kanten på den utvendige mutteren.

Tekniske spesifikasjoner

Produkttype: F-kontakt / F-plugg twist-on
Modell: Com for TV-antenne
Varenummer: WIT103204116
Passende kabeltype: RG6 koaksialkabel
Passende kabeldiameter: 6,8 mm til 7,5 mm (standard 7 mm)
Karakteristisk impedans: 75 ohm
Koblingstype: Skrukobling mot kabel (twist-on) og 3/8"-32 gjenger mot apparat
Materiale: Forniklet messing
Bruksområde: Parabol, RiksTV, TV-antenner, splittere, forsterkere og kabel-TV
Passende kabeldiameter: 6,8mm (6,8-7,5mm)

Ofte stilte spørsmål

Trenger jeg spesialverktøy for å montere denne pluggen?

Nei, dette er en twist-on plugg som skrus direkte på kabelen for hånd eller ved hjelp av en liten fastnøkkel på mutterhodet. Du trenger kun en kniv eller kabelkniv for å avisolere koaksialkabelen før du vrir pluggen på plass.

Kan denne F-pluggen brukes på tynnere 6 mm RG59 antennekabel?

Pluggen er konstruert for 7 mm RG6-kabler. Dersom du benytter den på en tynnere 6 mm kabel, vil de innvendige gjengene få for lite grep, og pluggen vil kunne skli av ved belastning. For tynnere kabler bør du velge en F-plugg spesifisert for 6 mm kabeldiameter.

Kan F-pluggen brukes utendørs på parabolhode eller utendørsantenne?

Ja, pluggen kan benyttes utendørs, men ved montering ute i vær og vind anbefales det å trekke en gummimansjett eller vulkaniserende selvherdende tape over koblingen. Dette hindrer fuktighet og vann i å trenge inn i kabelens skjerming over tid.
