Batterikabelsett ES08 til ES08 for Parallellkobling 100 cm 16 mm² – Sikker Sammenkobling av Batterimoduler

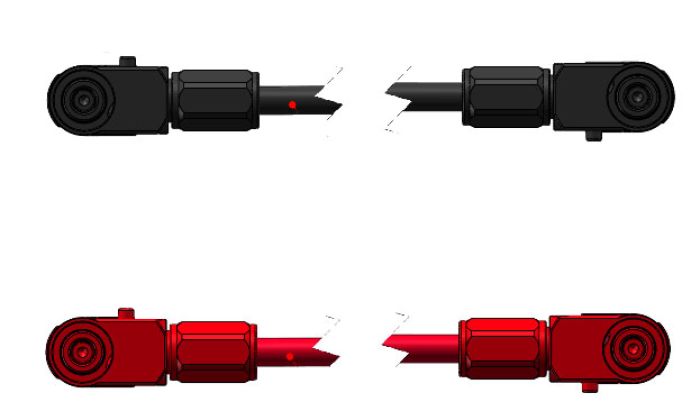

Når energibehovet vokser i et solcelleanlegg eller en reservestrøminstallasjon, er parallellkobling av flere batterier den mest effektive metoden for å øke lagringskapasiteten. Dette ferdigterminerte batterikabelsettet består av to kabler på cirka 100 centimeter, levert i henholdsvis rød og sort utførelse med et solid ledertverrsnitt på 1x16 mm². Kablene er utstyrt med standardiserte ES08-hurtigplugger i begge ender og er konstruert for sikker parallellkobling av modulære batterier med en maksimal driftsspenning på inntil 48 volt. Enten du skal utvide batteribanken i en moderne hyttekraftpakke, etablere skalerbar nødstrøm i et teknisk rom, eller koble sammen litiummoduler i en bobil eller båt, gir dette fabrikkterminerte settet en rask, feilfri og profesjonell installasjon.

Prinsippet og fordelene ved parallellkobling av batterier

I et batterianlegg benyttes parallellkobling når man ønsker å øke anleggets samlede kapasitet (amperetimer og kilowattimer) uten å endre systemspenningen. Ved å koble den positive terminalen på det første batteriet sammen med den positive terminalen på det neste, og tilsvarende forbinde minus med minus, forblir spenningen den samme, for eksempel 12V, 24V eller 48V.

Denne metoden gjør det mulig å forlenge driftstiden på tilkoblede apparater betraktelig. I tillegg halveres den relative belastningen på hver enkelt batterimodul under utlading og opplading. Når to like batterier deler strømtrekket fra en stor vekselretter, reduseres den indre varmgangen i hver battericelle, noe som gir en mer skånsom drift og forlenger batterienes totale levetid. Med dette kabelsettet kan du enkelt koble sammen to eller flere batterier med ES08-porter til én stor, sammenhengende energibank.

ES08 hurtigkobling gir berøringssikker og verktøyfri montasje

Tradisjonell sammenkobling av batterier med åpne kabelsko, gjengestenger og bolter krever fastnøkler, momentkontroll og ekstrem forsiktighet for å unngå at verktøy faller ned og forårsaker kortslutning.

ES08-kontakten er en moderne industristandard utviklet spesifikt for å gjøre kabling av DC-batterisystemer sikrere og raskere. Kontaktene har et isolert, berøringsbeskyttet plasthus som forhindrer utilsiktet kontakt med spenningsførende metalldeler. Pluggene er mekanisk kodet for å eliminere feilkobling og har en integrert låsemekanisme med klikkfeste. Når pluggen føres inn i batteriets terminal, låses den automatisk på plass med et distinkt klikk. Dette gir en mekanisk urokkelig og vibrasjonssikker forbindelse som ikke rister løs over tid, samtidig som moduler raskt kan kobles fra ved ettersyn eller omorganisering.

Optimal strømføringsevne med 16 mm² mangetrådet kobberkjerne

I likestrømsanlegg med lav spenning er god ledningsevne helt avgjørende for å unngå energitap og varmegang. Dette kabelsettet er utstyrt med et tverrsnitt på 16 mm² bygget opp av et stort antall fine, glødede kobberkordeler i ren elektrolytisk kobber.

Den fintrådede oppbygningen sikrer svært lav indre motstand, slik at spenningsfallet over kabelstrekket på én meter forblir neglisjerbart. Dette er spesielt viktig ved parallellkobling, da ulik motstand i kablene kan føre til skjevfordeling av strømmen mellom batteriene. Det generøse tverrsnittet sørger for jevn ladestrøm og utlading på tvers av modulene. Samtidig gir den mangetrådede kobberkjernen en usedvanlig myk og fleksibel kabel som enkelt lar seg forme og bøye mellom batteriene uten å legge mekanisk spenn på kontaktene.

Praktisk lengde på 100 cm for modulære stativer og rack

Kablene har en totallengde på cirka 100 centimeter (én meter). Denne lengden gir optimal fleksibilitet ved oppsett og plassering av modulære batterisystemer.

En meters rekkevidde gjør det mulig å plassere batteriene side om side på et gulv, etter hverandre på en hylle, eller over hverandre i separate etasjer i et standardisert 19-tommers batterirack eller i et ventilert teknisk skap. Lengden gir tilstrekkelig slakk til at kablene kan føres ryddig langs skinner eller i kabelkanaler, samtidig som du opprettholder nødvendig luftespalte mellom batterikassene for optimal kjøling.

Tydelig fargekoding forhindrer kostbare polaritetsfeil

Kortslutning eller feilkobling av polaritet på kraftige batteribanker kan føre til eksplosjonsartede lysbuer, utløste sikringer og permanente skader på batterienes interne styringselektronikk (BMS).

Settet leveres med to separate kabler med tydelig fargekodet isolasjon i henhold til internasjonale standarder: én rød kabel for positiv forbindelse (pluss) og én sort kabel for negativ forbindelse (minus). Dette gir en intuitiv, oversiktlig og feilfri installasjonsprosess der montøren umiddelbart kan kontrollere at alle forbindelser følger korrekt kurs fra modul til modul.

Allsidige bruksområder fra energilagring til mobile anlegg

Kombinasjonen av ES08-grensesnitt, 16 mm² tverrsnitt og 48V-spenningstoleranse gjør kabelsettet svært anvendelig:

Solcelleanlegg og hyttekraft: Parallellkobling av modulære litiumbatterier for å utvide den totale lagringskapasiteten til belysning, pumper og 230V-invertere.

Energilagring i bolig og næring: Sammenkobling av batterimoduler i vegghengte eller gulvstående batterikabinetter tilknyttet hybride vekselrettere.

Bobil og ekspedisjonskjøretøy: Etablering av ekstra batterikapasitet i trange lasterom der batteriene må plasseres med litt avstand fra hverandre.

Båt og marint miljø: Vibrasjonssikker sammenkobling av forbruksbanker under dekk der berøringssikre kontakter gir ekstra trygghet i fuktige omgivelser.

Råd for montasje og balansert batteridrift

Før tilkoblingen starter, bør batteriene være slått av på sine respektive hovedbrytere. For å sikre at batteriene arbeider optimalt sammen og ikke lades ujevnt ut, er det en fordel at batterimodulene har tilnærmet lik ladetilstand og hvilespenning før de parallellkobles.

Koble den røde kabelen mellom de positive ES08-terminalene på begge batterier, og påse at låsemekanismen klikker helt inn i sporet. Gjenta samme prosedyre med den sorte kabelen mellom de negative terminalene.

Når du skal koble tilkoblingskablene videre til vekselretter eller laderegulator, anbefales det å benytte diagonalkobling: Koble hovedpluss til det første batteriet i rekken og hovedminus til det siste batteriet. Dette sikrer helt lik motstand over hele banken og gir en perfekt balansert strømfordeling mellom alle parallelle moduler.

Tekniske spesifikasjoner

Produkttype: Batterikabelsett for parallellkobling
Modell: ES08 til ES08
Antall kabler i pakken: 2 stk (1 rød og 1 sort)
Ledertverrsnitt: 1x16 mm² per kabel
Kabellengde: Cirka 100 cm (1 meter)
Tilkoblingstype: ES08 hurtigkoblingsplugger i begge ender
Låsemekanisme: Integrert mekanisk klikklås for vibrasjonssikker innfesting
Maksimal driftsspenning: 48V DC
Ledermateriale: Fintrådet elektrolytisk kobber for maksimal fleksibilitet
Kappemateriale: Fleksibel, flammehemmende og kjemikaliebestandig PVC
Bruksområde: Parallellkobling av modulære batterier og energilagre i hytte, solcelleanlegg, bobil, båt og UPS
