Anderson Powerpole 15A DC Pluggsett – Modulær og Kjønnsnøytral Hurtigkontakt for 12V og 24V

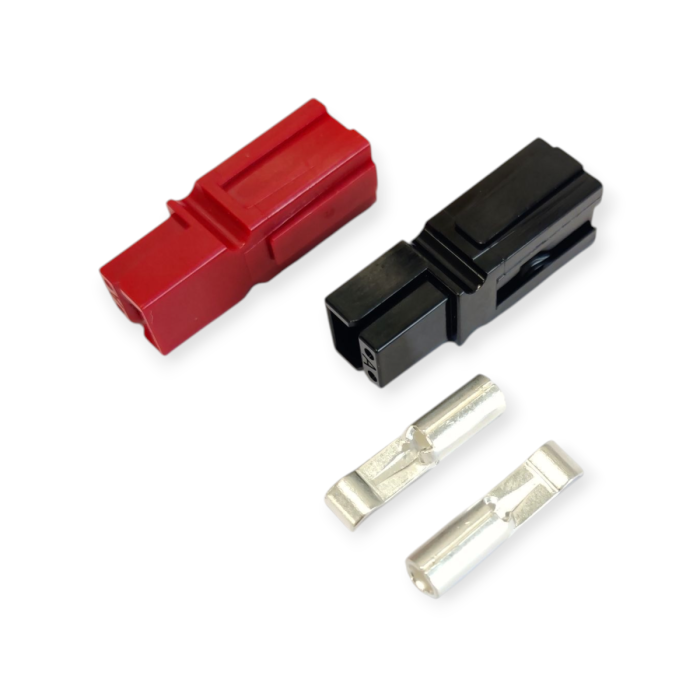

Rask, pålitelig og polaritetssikker sammenkobling av likestrømskretser (DC) er en grunnleggende forutsetning for et velfungerende lavspenningsanlegg. Dette komplette Anderson DC-pluggsettet på 15 ampere, internasjonalt kjent som Anderson Powerpole, er en anerkjent industristandard for modulære hurtigkontakter. Settet leveres med to solide plasthus i henholdsvis rød og sort farge samt to matchende kontaktstifter i metall. Pluggen håndterer en kontinuerlig strømstyrke på inntil 15 ampere og er dimensjonert for kabeltverrsnitt opp til 2,5 mm². Enten du skal etablere en standardisert hurtigkobling for 12V-utstyr i en bobil, koble opp flyttbare solcellepaneler på hytta, drive radiokommunikasjonsutstyr i en båt, eller bygge spesialtilpassede batteripakker for robotikk og modellarbeid, gir dette Anderson-settet en urokkelig, lavresistent og fleksibel elektrisk kobling.

Modulært design med smarte svalehalespor

En av de mest geniale egenskapene ved Anderson Powerpole-systemet er den modulære oppbygningen. Hvert plasthus er utstyrt med integrerte spor og fjærer (svalehalespor) langs ytterveggene.

Dette gjør det mulig å skyve det røde og det sorte huset sammen i ulike fysiske konfigurasjoner. De kan låses fast side om side i en horisontal blokk, eller stables over hverandre i en vertikal profil. Når husene settes sammen i den etablerte standardkonfigurasjonen (rød til høyre og sort til venstre sett forfra), fungerer blokken som en fysisk polaritetsnøkkel. Dette gjør det umulig å koble anlegget feil sammen i ettertid, noe som eliminerer all fare for omvendt polaritet som kan ødelegge sensitiv kraftelektronikk.

Kjønnsnøytral formfaktor eliminerer skillet mellom hann og hunn

Tradisjonelle elektriske plugger krever at du har separate hann- og hunnkontakter på lager, og feil innkjøp kan føre til at kablene ikke passer sammen.

Anderson Powerpole er hundre prosent kjønnsnøytrale (genderless). Hvert enkelt pluggsett er identisk med motparten det skal kobles sammen med. To like kabelender med sammensatte Anderson-plugger kobles enkelt sammen ved å snu den ene pluggen 180 grader i forhold til den andre. Dette forenkler lagerhold og montasje dramatisk, og gjør det mulig å koble sammen batterier, ladere, solceller og forbrukere i vilkårlig rekkefølge med samme universelle pluggtype.

Optimal strømkapasitet på 15 ampere for kabler opptil 2,5 mm²

Med en kontinuerlig merkestrøm på 15 ampere dekker pluggsettet et bredt spekter av vanlige oppgaver i lavvoltsanlegg:

I et standard 12V-system håndterer pluggen en kontinuerlig belastningseffekt på inntil 180 watt. Dette er perfekt tilpasset LED-arbeidsbelysning, mindre kjølebokser, 12V-pumper, batterivedlikeholdsladere, radioer og vifter.

I et 24V-anlegg håndterer den opptil 360 watt, og i et 48V-system overfører den inntil 720 watt kontinuerlig.

De medfølgende kontaktpinnene er dimensjonert for mangetrådede kobberledere med tverrsnitt fra 0,75 mm² opp til 2,5 mm². Klemme- og loddehylsen omslutter kordelene presist, noe som sikrer maksimal elektrisk ledeevne og forhindrer at koblingen utvikler varme under kontinuerlig belastning.

Selvrensende kontaktflater med rustfri bladfjær

Elektriske kontakter som benyttes i fuktige eller støvete omgivelser kan over tid samle oksidasjonslag og smuss som øker overgangsmotstanden.

Anderson-pluggen benytter et avansert flat-wiping kontaktsystem. Inni hvert plasthus sitter det en kraftig bladfjær i rustfritt stål. Når kontaktene skyves sammen, presses metallflatene hardt mot hverandre under fjærtrykk. Bevegelsen gjør at kontaktflatene glir over hverandre og skraper bort mikroskopiske oksidasjonslag og støvpartikler på hver eneste inn- og utkobling. Dette sikrer at metalloverflatene forblir blanke og rene, og garanterer en minimal overgangsmotstand gjennom tusenvis av tilkoblingssykluser.

Entydig rød og sort fargekoding for trygg polaritet

Settet leveres med ett rødt hus for positiv leder (pluss) og ett sort hus for negativ leder (minus).

Denne gjennomfargede plasten gir en umiddelbar visuell veiledning under montasje og daglig bruk. Fargene forblir skarpe og blekes ikke, noe som sikrer at anleggets polaritetsmerking er like tydelig etter mange år i bruk. Kapslingen er støpt i slagfast, formstabil og kjemikaliebestandig polykarbonat som tåler røff håndtering, støt og store temperatursvingninger uten å sprekke.

Allsidige bruksområder fra amatørradio til solceller og bobil

Anderson Powerpole har oppnådd en enorm popularitet globalt på grunn av sin pålitelighet og enkelhet:

Radiokommunikasjon og nødsamband: Den offisielle standardkontakten for amatørradio, VHF-utstyr og nødsamband over hele verden for 12V driftsstrøm.
Solcelleanlegg og hyttekraft: Ideell hurtigkobling for flyttbare solcellepaneler, bærbare batteripakker, LED-lampetter og 12V-forbrukerkurser.
Bobil, vanlife og caravan: Rask og trygg tilkobling av ekstrautstyr, bærbare kjølebokser og ladeutstyr i bodelen.
Fritidsbåt og seilbåt: Korrosjonsbestandige DC-kontakter for instrumenter, autopiloter og bærbart dekksutstyr.
Modellbygging og robotikk: Standardisert batteriplugg for elektriske kjøretøy, droner og radiostyrt utstyr.

Råd for montasje, krymping og låsing

Avisoler kabelenden tilpasset dybden på kontaktpinnens hylse, slik at kobberet fyller hele kammeret uten at uisolert kordel stikker frem på utsiden. Kontaktpinnene kan enten presses fast ved hjelp av en egnet kabelskotang, eller loddes med loddetinn for en permanent metallisk forbindelse.

Før den ferdigpressede kontaktpinnen inn fra baksiden av det fargede plasthuset med den buede kontaktflaten vendt mot den innvendige bladfjæren. Skyv pinnen bestemt inn til du hører et distinkt metallisk klikk. Klikket bekrefter at pinnen har smekket over fjærkanten og er låst fast i riktig posisjon. Trekk lett i kabelen for å verifisere at pinnen sitter urokkelig.

Skyv til slutt det røde og det sorte huset sammen via svalehalesporene til de låses i flukt med hverandre for å fullføre kontakten.

Tekniske spesifikasjoner

Produkttype: Modulær DC hurtigplugg / batterikontakt (Anderson Powerpole)
Nominell kontinuerlig merkestrøm: 15 ampere
Maksimal driftsspenning: Opptil 48V DC (kan benyttes ved høyere spenninger innenfor standardgrenser)
Maksimalt kabeltverrsnitt: Opptil 2,5 mm² (passer fra ca. 0,75 mm² til 2,5 mm²)
Formfaktor: Kjønnsnøytral (mates med identisk motpart rotert 180 grader)
Konstruksjon: Modulære hus med sammenkoblende svalehalespor
Kapslingsmateriale: Slagfast og flammehemmende polykarbonat
Kontaktmateriale: Høyledende kobberlegering med korrosjonsbeskyttende belegg
Fjærmekanisme: Innvendig bladfjær i rustfritt stål for konstant kontakttrykk
Leveringsomfang: 1 stk rødt plasthus, 1 stk sort plasthus og 2 stk kontaktpinner
Bruksområde: Solcelleanlegg, 12V og 24V batterisystemer, amatørradio, bobil, båt og robotikk
