Stor MPPT laderegulator med innebygget display.
Internt display
Laderegulatoren har innebygget display som gir informasjon om lading og batterispenning. Man kan også justere en rekke parameter via displayet. Displayet har bakgrunnsbelysning.
Unik dvalemodus
Laderegulatoren går automatisk i dvalemodus når solforholdene er for dårlige til å lade, f.eks. om natten. I dvalemodus slås skjermen av og egetforbruket faller til nesten 0.
Hva er en MPPT laderegulator?
Når man kopler et solcellepanel til en batteribank via en normal laderegulator må solcellepanelene produsere strøm med en spenning som er tilpasset batteriene. I et 12V system vil det si 10,5V - 14,5V alt etter ladetilstanden til batteriene. Et solcellepanel på 120W har typisk en strømproduksjon på inntil 7A, ved 10,5V batterispenning blir dette 73,5Watt lading (10,5V x 7A = 73,5W). Den mest effektive spenningen for et solcellepanel er imidlertid typisk rundt 17,15V, hvor det kan gi en lading på 120W (17,15V x 7A = 120W).
Det en MPPT laderegulator gjør er med jevne mellomrom å måle den optimale ladespenningen fra solcellepanelene og la solcellepanelene levere strøm i denne spenningen. MPPT laderegulatoren transformerer så ned denne strømmen til en spenning som er ideell å lade batteriene med. Dermed kan spenningen som kommer inn fra solcellepanelene til laderegulatoren ligge på 17,15V og spenningen som går ut fra laderegulatoren til batteriene ligge på f.eks. 14,1V.
Man ser raskt at en MPPT laderegulator skiller seg fra en vanlig laderegulator. Den er betydelig tyngre og større for å få plass til omformeren som skal transformere ned spenningen.
Forbruk
Laderegulatoren har IKKE tilkopling til forbruk. Forbruk kan koples direkte til batteribaken eller via eksisterende forbrukskurser/fordelere.

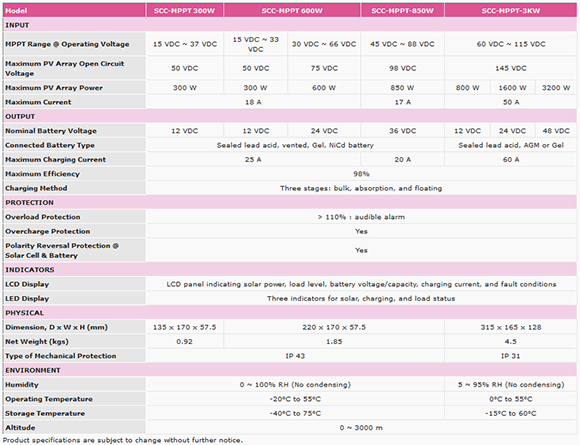

Tekniske spesifikasjoner
- Maks solcellepanel: 800W (12V), 1600W (24V), 3200W (48V)
- Maks innstrøm: 50A
- Maks ladestrøm til batteribank 60A
- Maks innspenning, åpen krets: 145V**
- Innspenning solcellepanel, lading MPPT: 60V - 115 VDC
- Effektivitet: inntil 98%
- Automatisk innstilling til batterispenning: 12/24/48V
- For GEL/AGM, Åpne og Lukkede blysyrebatterier, Egendefinerte program
- Kapslingsgrad: IP31
- Effektiv 3 (4) stegs lading tilpasset etter batterienes stand
- Temperaturkompensasjon
- Ekstern batteriføler
- Overladingsvern
- Beskyttet mot overstrøm fra solcellepanel (for høy ampere)
- Beskyttet mot overoppheting
- Beskyttet mot høy/lav spenning fra solcelle og batteri
- Led indikatorer
- Mulighet for PC tilkopling (RS232 tilkopling)
- Mulighet for justering av detaljerte ladeparameter via medfølgende PC programvare og RS232 kabel.
- Dimensjon: ca 315 x 165 x 128mm
- Vekt: ca 4,5 kg
- Engelsk brukermanual, kan lastes ned her
** Ved lavere temperaturer enn 25°C øker spenningen fra solcellepanelene. Det må legges inn en sikkerhetsmargin på MINST 15% ved kalkulering av spenning og valg av laderegulator.
Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
